        Chapas de seguridad de acero o acero inoxidable DIN 5406

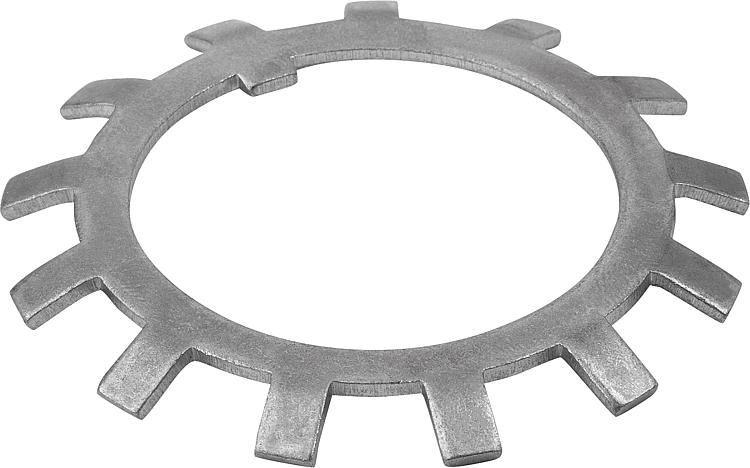

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.
Acero inoxidable A2.Versión:Acero inoxidable con acabado natural.
Acero, acabado natural.
Acero galvanizado.Indicación:Las chapas de seguridad DIN 5406 sirven para asegurar las tuercas ranuradas DIN 981. La utilización de chapas de seguridad exige una ranura en cuña en la rosca de perno.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07590-02 Chapas de seguridad de acero o acero inoxidable DIN 5406

188 kB

Sinopsis de las normas de los elementos de unión

689 kB

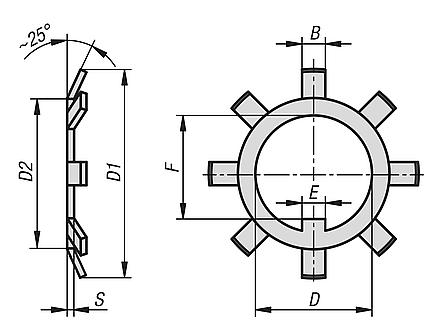

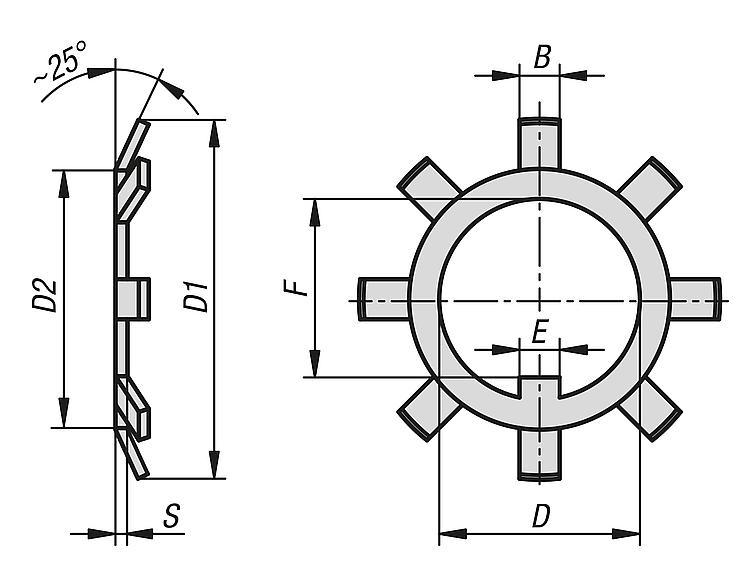

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Superficie cuerpo de base	B	D	D1	D2	E	F	S	Adecuado para	Precio
07590-02-0010	acero	acabado natural	3	10	21	13,5	3	8,5	1	07590-01-0010	10.92 MXN
07590-02-0012	acero	acabado natural	3	12	25	17	3	10,5	1	07590-01-0012	10.92 MXN
07590-02-0015	acero	acabado natural	4	15	28	21	4	13,5	1	07590-01-0015	10.92 MXN
07590-02-0017	acero	acabado natural	4	17	32	24	4	15,5	1	07590-01-0017	10.92 MXN
07590-02-0020	acero	acabado natural	4	20	36	26	4	18,5	1	07590-01-0020	10.92 MXN
07590-02-0025	acero	acabado natural	5	25	42	32	5	23	1,25	07590-01-0025	10.92 MXN
07590-02-0030	acero	acabado natural	5	30	49	38	5	27,5	1,25	07590-01-0030	10.92 MXN
07590-02-0035	acero	acabado natural	5	35	57	44	6	32,5	1,25	07590-01-0035	14.82 MXN
07590-02-0040	acero	acabado natural	6	40	62	50	6	37,5	1,25	07590-01-0040	14.82 MXN
07590-02-0045	acero	acabado natural	6	45	69	56	6	42,5	1,25	07590-01-0045	17.68 MXN
07590-02-0050	acero	acabado natural	6	50	74	61	6	47,5	1,25	07590-01-0050	23.92 MXN
07590-02-0055	acero	acabado natural	7	55	81	67	8	52,5	1,5	07590-01-0055	26.78 MXN
07590-02-0060	acero	acabado natural	7	60	86	73	8	57,5	1,5	07590-01-0060	28.34 MXN
07590-02-0065	acero	acabado natural	7	65	92	79	8	62,5	1,5	07590-01-0065	30.16 MXN
07590-02-0070	acero	acabado natural	8	70	98	85	8	66,5	1,5	07590-01-0070	32.76 MXN
07590-02-0075	acero	acabado natural	8	75	104	90	8	71,5	1,5	07590-01-0075	39.26 MXN
07590-02-0080	acero	acabado natural	8	80	112	95	10	76,5	1,8	07590-01-0080	58.24 MXN
07590-02-0085	acero	acabado natural	8	85	119	102	10	81,8	1,8	07590-01-0085	64.74 MXN
07590-02-0090	acero	acabado natural	10	90	126	108	10	86,5	1,8	07590-01-0090	74.10 MXN
07590-02-0095	acero	acabado natural	10	95	133	113	10	91,5	1,8	07590-01-0095	79.04 MXN
07590-02-0100	acero	acabado natural	10	100	142	120	12	96,5	1,8	07590-01-0100	84.24 MXN
07590-02-1010	acero	cincado	3	10	21	13,5	3	8,5	1	07590-01-010	10.92 MXN
07590-02-1012	acero	cincado	3	12	25	17	3	10,5	1	07590-01-012	10.92 MXN
07590-02-1015	acero	cincado	4	15	28	21	4	13,5	1	07590-01-015	10.92 MXN
07590-02-1017	acero	cincado	4	17	32	24	4	15,5	1	07590-01-017	10.92 MXN
07590-02-1020	acero	cincado	4	20	36	26	4	18,5	1	07590-01-020	10.92 MXN
07590-02-1025	acero	cincado	5	25	42	32	5	23	1,25	07590-01-025	10.92 MXN
07590-02-1030	acero	cincado	5	30	49	38	5	27,5	1,25	07590-01-030	10.92 MXN
07590-02-1035	acero	cincado	5	35	57	44	6	32,5	1,25	07590-01-035	14.82 MXN
07590-02-1040	acero	cincado	6	40	62	50	6	37,5	1,25	07590-01-040	14.82 MXN
07590-02-1045	acero	cincado	6	45	69	56	6	42,5	1,25	07590-01-045	17.68 MXN
07590-02-1050	acero	cincado	6	50	74	61	6	47,5	1,25	07590-01-050	23.92 MXN
07590-02-1055	acero	cincado	7	55	81	67	8	52,5	1,5	07590-01-055	26.78 MXN
07590-02-1060	acero	cincado	7	60	86	73	8	57,5	1,5	07590-01-060	28.34 MXN
07590-02-1065	acero	cincado	7	65	92	79	8	62,5	1,5	07590-01-065	30.16 MXN
07590-02-1070	acero	cincado	8	70	98	85	8	66,5	1,5	07590-01-070	32.76 MXN
07590-02-1075	acero	cincado	8	75	104	90	8	71,5	1,5	07590-01-075	39.26 MXN
07590-02-1080	acero	cincado	8	80	112	95	10	76,5	1,8	07590-01-080	58.24 MXN
07590-02-1085	acero	cincado	8	85	119	102	10	81,8	1,8	07590-01-085	64.74 MXN
07590-02-1090	acero	cincado	10	90	126	108	10	86,5	1,8	07590-01-090	74.10 MXN
07590-02-1095	acero	cincado	10	95	133	113	10	91,5	1,8	07590-01-095	79.04 MXN
07590-02-1100	acero	cincado	10	100	142	120	12	96,5	1,8	07590-01-100	84.24 MXN
07590-02-2010	acero inoxidable A2	acabado natural	3	10	21	13,5	3	8,5	1	07590-01-1010	48.88 MXN
07590-02-2012	acero inoxidable A2	acabado natural	3	12	25	17	3	10,5	1	07590-01-1012	48.88 MXN
07590-02-2015	acero inoxidable A2	acabado natural	4	15	28	21	4	13,5	1	07590-01-1015	48.88 MXN
07590-02-2017	acero inoxidable A2	acabado natural	4	17	32	24	4	15,5	1	07590-01-1017	48.88 MXN
07590-02-2020	acero inoxidable A2	acabado natural	4	20	36	26	4	18,5	1	07590-01-1020	55.90 MXN
07590-02-2025	acero inoxidable A2	acabado natural	5	25	42	32	5	23	1,25	07590-01-1025	66.82 MXN
07590-02-2030	acero inoxidable A2	acabado natural	5	30	49	38	5	27,5	1,25	07590-01-1030	76.96 MXN
07590-02-2035	acero inoxidable A2	acabado natural	6	35	57	44	5	32,5	1,25	07590-01-1035	102.44 MXN
07590-02-2040	acero inoxidable A2	acabado natural	6	40	62	50	6	37,5	1,25	07590-01-1040	123.76 MXN
07590-02-2045	acero inoxidable A2	acabado natural	6	45	69	56	6	42,5	1,25	07590-01-1045	136.50 MXN
07590-02-2050	acero inoxidable A2	acabado natural	6	50	74	61	6	47,5	1,25	07590-01-1050	143.78 MXN
07590-02-2055	acero inoxidable A2	acabado natural	7	55	81	67	8	52,5	1,5	07590-01-1055	183.04 MXN
07590-02-2060	acero inoxidable A2	acabado natural	7	60	86	73	8	57,5	1,5	07590-01-1060	189.54 MXN
07590-02-2065	acero inoxidable A2	acabado natural	7	65	92	79	8	62,5	1,5	07590-01-1065	202.28 MXN
07590-02-2070	acero inoxidable A2	acabado natural	8	70	98	85	8	66,5	1,5	07590-01-1070	220.48 MXN
07590-02-2075	acero inoxidable A2	acabado natural	8	75	104	90	8	71,5	1,5	07590-01-1075	242.84 MXN
07590-02-2080	acero inoxidable A2	acabado natural	8	80	112	95	10	76,5	1,8	07590-01-1080	266.24 MXN
07590-02-2085	acero inoxidable A2	acabado natural	8	85	119	102	10	81,8	1,8	07590-01-1085	274.82 MXN
07590-02-2090	acero inoxidable A2	acabado natural	10	90	126	108	10	86,5	1,8	07590-01-1090	282.62 MXN
07590-02-2095	acero inoxidable A2	acabado natural	10	95	133	113	10	91,5	1,8	07590-01-1095	294.32 MXN
07590-02-2100	acero inoxidable A2	acabado natural	10	100	142	120	12	96,5	1,8	07590-01-1100	342.42 MXN
