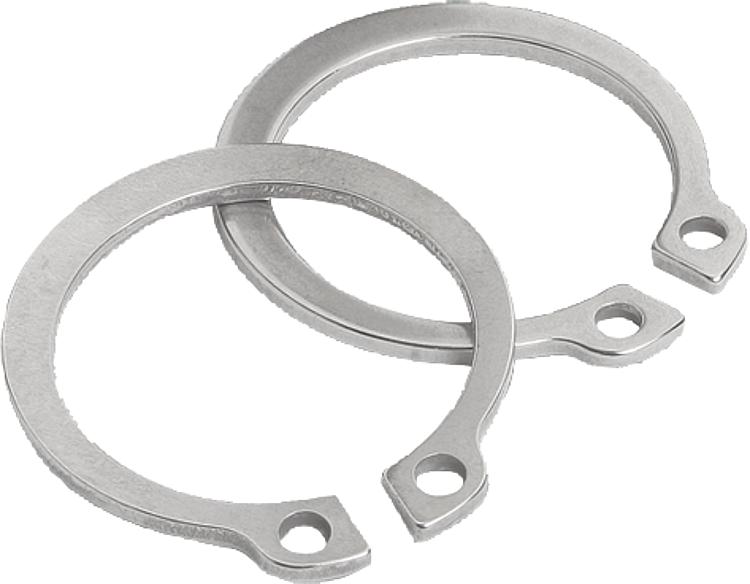

        Circlips para árboles DIN 471

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para muelles o acero inoxidable 1.4122.Versión:Acero para muelles fosfatado.

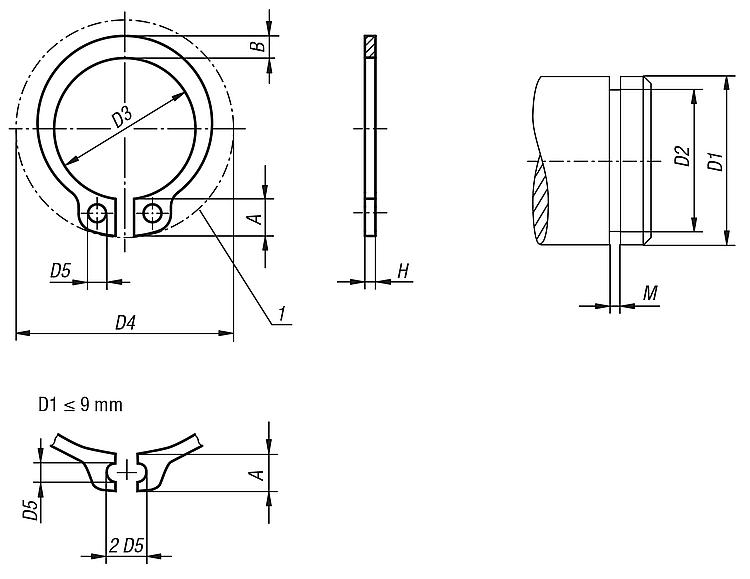

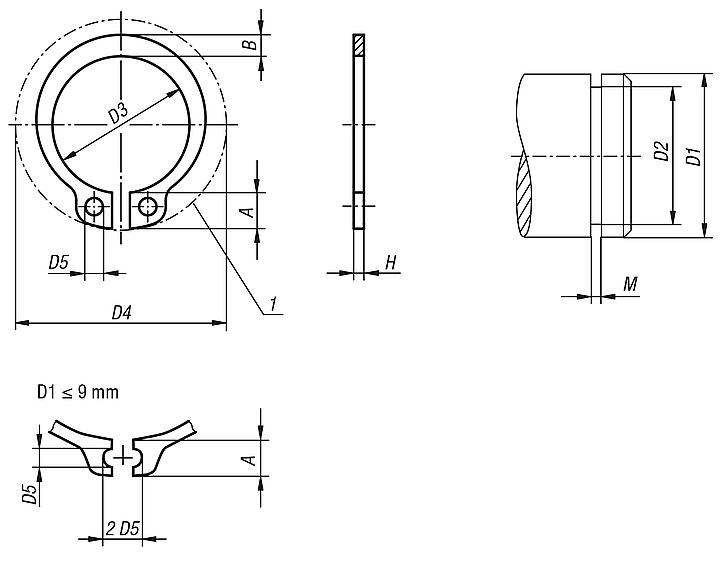

Acero inoxidable con acabado natural.Indicación:Los circlips DIN 471, con posibilidad de montaje axial, son elementos de seguridad para árboles de uso universal. Pueden transmitir grandes fuerzas axiales entre el elemento de la máquina (p. ej. apoyo de cilindros) y la ranura en la que está montado el anillo.Indicación sobre el dibujo:

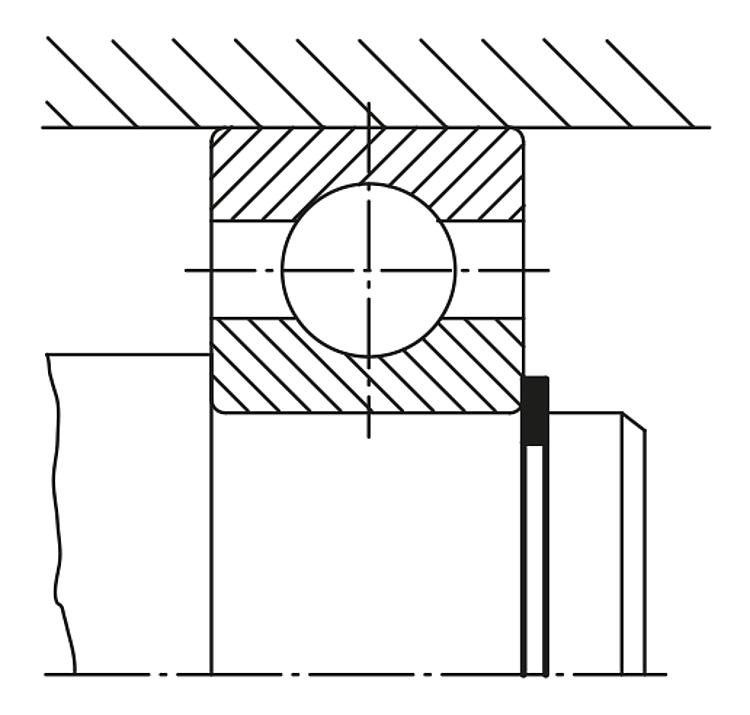

1) Espacio de instalación

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07330 Circlips para árboles DIN 471

190 kB

Sinopsis de las normas de los elementos de unión

689 kB

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Material del cuerpo de base	A	B	D1	D2	D3	D4	D5	H	M	Precio
07330-030400	acero	1,9	0,8	3	2,8	2,7	7	1	0,4	0,5	2.86 MXN
07330-040400	acero	2,2	0,9	4	3,8	3,7	8,6	1	0,4	0,5	2.86 MXN
07330-050600	acero	2,5	1,1	5	4,8	4,7	10,3	1	0,6	0,7	2.86 MXN
07330-060700	acero	2,7	1,3	6	5,7	5,6	11,7	1,2	0,7	0,8	2.86 MXN
07330-070800	acero	3,1	1,4	7	6,7	6,5	13,5	1,2	0,8	0,9	2.86 MXN
07330-080800	acero	3,2	1,5	8	7,6	7,4	14,7	1,2	0,8	0,9	2.86 MXN
07330-091000	acero	3,3	1,7	9	8,6	8,4	16	1,2	1	1,1	3.12 MXN
07330-101000	acero	3,3	1,8	10	9,6	9,3	17	1,5	1	1,1	3.12 MXN
07330-121000	acero	3,3	1,8	12	11,5	11	19	1,7	1	1,1	3.12 MXN
07330-141000	acero	3,5	2,1	14	13,4	12,9	21,4	1,7	1	1,1	4.42 MXN
07330-151000	acero	3,6	2,2	15	14,3	13,8	22,6	1,7	1	1,1	4.68 MXN
07330-161000	acero	3,7	2,2	16	15,2	14,7	23,8	1,7	1	1,1	4.68 MXN
07330-171000	acero	3,8	2,3	17	16,2	15,7	25	1,7	1	1,1	6.24 MXN
07330-181200	acero	3,9	2,4	18	17	16,5	26,2	2	1,2	1,3	7.54 MXN
07330-191200	acero	3,9	2,5	19	18	17,5	27,2	2	1,2	1,3	8.32 MXN
07330-201200	acero	4	2,6	20	19	18,5	28,4	2	1,2	1,3	8.06 MXN
07330-221200	acero	4,2	2,8	22	21	20,5	30,8	2	1,2	1,3	9.62 MXN
07330-241200	acero	4,4	3	24	22,9	22,2	33,2	2	1,2	1,3	11.44 MXN
07330-251200	acero	4,4	3	25	23,9	23,2	34,2	2	1,2	1,3	10.92 MXN
07330-261200	acero	4,5	3,1	26	24,9	24,2	35,5	2	1,2	1,3	13.26 MXN
07330-281500	acero	4,7	3,2	28	26,6	25,9	37,9	2	1,5	1,6	18.20 MXN
07330-301500	acero	5	3,5	30	28,6	27,9	40,5	2	1,5	1,6	17.68 MXN
07330-321500	acero	5,2	3,6	32	30,3	29,6	43	2,5	1,5	1,6	22.88 MXN
07330-351500	acero	5,6	3,9	35	33	32,2	46,8	2,5	1,5	1,6	23.66 MXN
07330-381750	acero	5,8	4,2	38	36	35,2	50,2	2,5	1,75	1,85	29.12 MXN
07330-401750	acero	6	4,4	40	37,5	36,5	52,6	2,5	1,75	1,85	33.28 MXN
07330-451750	acero	6,7	4,7	45	42,5	41,5	59,1	2,5	1,75	1,85	39.52 MXN
07330-471750	acero	6,8	4,9	47	44,5	43,5	-	2,5	1,75	1,85	42.12 MXN
07330-502000	acero	6,9	5,1	50	47	45,8	64,5	2,5	2	2,15	52.00 MXN
07330-552000	acero	7,2	5,4	55	52	50,8	70,2	2,5	2	2,15	52.52 MXN
07330-602000	acero	7,4	5,8	60	57	55,8	75,6	2,5	2	2,15	60.58 MXN
07330-752500	acero	8,4	7	75	72	70,5	92,7	3	2,5	2,65	102.44 MXN
07330-040401	acero inoxidable	2,2	0,9	4	3,8	3,7	8,6	1	0,4	0,5	6.24 MXN
07330-050601	acero inoxidable	2,5	1,1	5	4,8	4,7	10,3	1	0,6	0,7	6.24 MXN
07330-060701	acero inoxidable	2,7	1,3	6	5,7	5,6	11,7	1,2	0,7	0,8	6.24 MXN
07330-070801	acero inoxidable	3,1	1,4	7	6,7	6,5	13,5	1,2	0,8	0,9	7.80 MXN
07330-080801	acero inoxidable	3,2	1,5	8	7,6	7,4	14,7	1,2	0,8	0,9	8.06 MXN
07330-091001	acero inoxidable	3,3	1,7	9	8,6	8,4	16	1,2	1	1,1	9.62 MXN
07330-101001	acero inoxidable	3,3	1,8	10	9,6	9,3	17	1,5	1	1,1	9.62 MXN
07330-121001	acero inoxidable	3,3	1,8	12	11,5	11	19	1,7	1	1,1	10.40 MXN
07330-141001	acero inoxidable	3,5	2,1	14	13,4	12,9	21,4	1,7	1	1,1	14.30 MXN
07330-151001	acero inoxidable	3,6	2,2	15	14,3	13,8	22,6	1,7	1	1,1	15.34 MXN
07330-161001	acero inoxidable	3,7	2,2	16	15,2	14,7	23,8	1,7	1	1,1	15.60 MXN
07330-171001	acero inoxidable	3,8	2,3	17	16,2	15,7	25	1,7	1	1,1	21.58 MXN
07330-181201	acero inoxidable	3,9	2,4	18	17	16,5	26,2	2	1,2	1,3	25.22 MXN
07330-191201	acero inoxidable	3,9	2,5	19	18	17,5	27,2	2	1,2	1,3	28.60 MXN
07330-201201	acero inoxidable	4	2,6	20	19	18,5	28,4	2	1,2	1,3	29.64 MXN
07330-221201	acero inoxidable	4,2	2,8	22	21	20,5	30,8	2	1,2	1,3	36.92 MXN
07330-241201	acero inoxidable	4,4	3	24	22,9	22,2	33,2	2	1,2	1,3	38.74 MXN
07330-251201	acero inoxidable	4,4	3	25	23,9	23,2	34,2	2	1,2	1,3	40.04 MXN
07330-261201	acero inoxidable	4,5	3,1	26	24,9	24,2	35,5	2	1,2	1,3	41.86 MXN
07330-281501	acero inoxidable	4,7	3,2	28	26,6	25,9	37,9	2	1,5	1,6	43.16 MXN
07330-301501	acero inoxidable	5	3,5	30	28,6	27,9	40,5	2	1,5	1,6	45.76 MXN
07330-321501	acero inoxidable	5,2	3,6	32	30,3	29,6	43	2,5	1,5	1,6	49.40 MXN
07330-351501	acero inoxidable	5,6	3,9	35	33	32,2	46,8	2,5	1,5	1,6	53.04 MXN
07330-381751	acero inoxidable	5,8	4,2	38	36	35,2	50,2	2,5	1,75	1,85	58.24 MXN
07330-401751	acero inoxidable	6	4,4	40	37,5	36,5	52,6	2,5	1,75	1,85	63.44 MXN
07330-451751	acero inoxidable	6,7	4,7	45	42,5	41,5	59,1	2,5	1,75	1,85	71.76 MXN
07330-502001	acero inoxidable	6,9	5,1	50	47	45,8	64,5	2,5	2	2,15	65.26 MXN
07330-552001	acero inoxidable	7,2	5,4	55	52	50,8	70,2	2,5	2	2,15	72.02 MXN
07330-602001	acero inoxidable	7,4	5,8	60	57	55,8	75,6	2,5	2	2,15	83.98 MXN
07330-752501	acero inoxidable	8,4	7	75	72	70,5	92,7	3	2,5	2,65	160.94 MXN
