        Tornillo hexagonal con espiga fina en Hygienic DESIGN

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Acero inoxidable 1.4404.

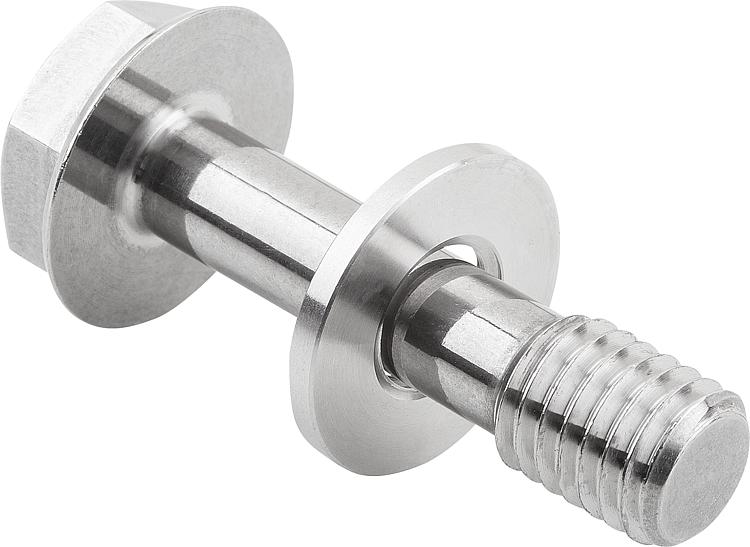

Versión:Pulido.Indicación:Se recomienda asegurar los tornillos de espiga fina con un elemento de seguridad para que no se pierdan. De este modo se cumple la norma UE 2006/42/CE. Mediante la arandela de seguridad, disponible como opción, el tornillo se une a la pieza de forma segura. Para ello, la arandela se atornilla en la rosca, de modo que se pueda mover libremente sobre la espiga. La espiga no se daña debido a, por ejemplo, los muelles. Durante el funcionamiento manual, es imposible que el tornillo se suelte solo. Sin embargo, sí es posible separar la arandela del tornillo con cuidado y sin dañarlos.

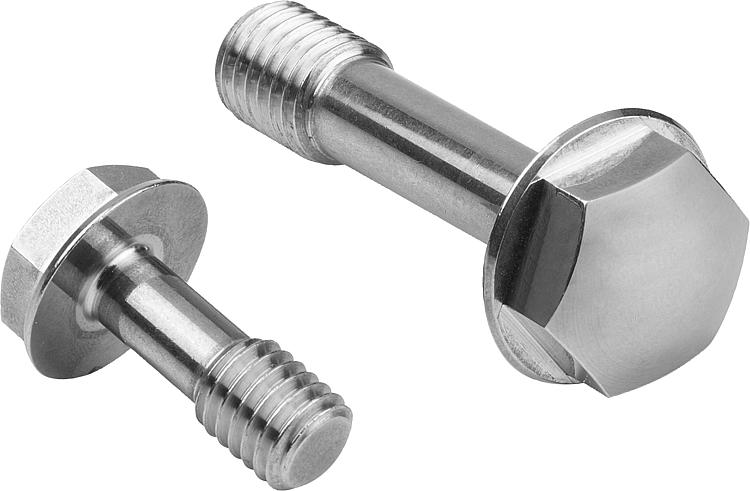

La superficie del tornillo hexagonal está pulida, y su forma está optimizada para el empleo en zonas de higiene. La cabeza del tornillo, en el lado frontal, es semiesférica, y el collar cónico muestra la oblicuidad correspondiente. En lugar de molestas marcas o hendiduras, la cabeza del tornillo presenta una superficie lisa que tiene una profundidad de rugosidad con una medida Ra muy inferior a 0,8 µm. La suciedad o los restos de sustancias o limpiadores apenas se depositan, y se garantiza una limpieza sencilla.A petición:Roscas de pulgadas, longitudes de rosca, longitudes de espigaAccesorios:Arandelas de seguridad 07170-03.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07170-02 Tornillo hexagonal con espiga fina en Hygienic DESIGN

314 kB

Ficha de datos 07170-15 Tornillo hexagonal con espiga fina DISEÑO Hygienic

311 kB

Pares de apriete

67,7 kB

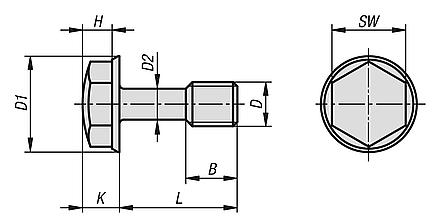

Planos (vista completa)

Tornillo hexagonal con espiga fina, DISEÑO Hygienic

Más información

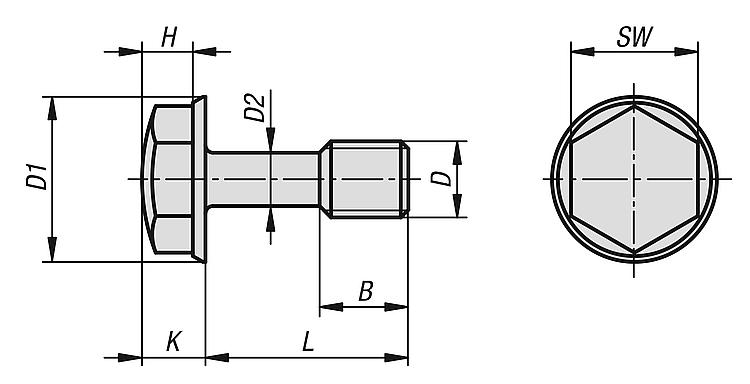

Planos

Tornillo hexagonal con espiga fina, DISEÑO Hygienic

Selección/filtro de artículos

Referencia	Material del cuerpo de base	D	D1	D2	B	H	K	L	SW	Precio
07170-02-04X8	acero inoxidable A4	M4	9,2	3,1	5	3	4	8	7	111.54 MXN
07170-02-04X10	acero inoxidable A4	M4	9,2	3,1	5	3	4	10	7	112.06 MXN
07170-02-04X12	acero inoxidable A4	M4	9,2	3,1	5	3	4	12	7	113.10 MXN
07170-02-04X16	acero inoxidable A4	M4	9,2	3,1	5	3	4	16	7	115.44 MXN
07170-02-04X20	acero inoxidable A4	M4	9,2	3,1	14	3	4	20	7	117.00 MXN
07170-02-04X25	acero inoxidable A4	M4	9,2	3,1	14	3	4	25	7	145.08 MXN
07170-02-04X30	acero inoxidable A4	M4	9,2	3,1	14	3	4	30	7	153.40 MXN
07170-02-04X35	acero inoxidable A4	M4	9,2	3,1	14	3	4	35	7	162.24 MXN
07170-02-04X40	acero inoxidable A4	M4	9,2	3,1	14	3	4	40	7	170.30 MXN
07170-02-05X10	acero inoxidable A4	M5	10,5	3,7	6	3,7	4,7	10	8	118.30 MXN
07170-02-05X12	acero inoxidable A4	M5	10,5	3,7	6	3,7	4,7	12	8	118.82 MXN
07170-02-05X16	acero inoxidable A4	M5	10,5	3,7	6	3,7	4,7	16	8	120.12 MXN
07170-02-05X20	acero inoxidable A4	M5	10,5	3,7	6	3,7	4,7	20	8	121.42 MXN
07170-02-05X25	acero inoxidable A4	M5	10,5	3,7	16	3,7	4,7	25	8	123.50 MXN
07170-02-05X30	acero inoxidable A4	M5	10,5	3,7	16	3,7	4,7	30	8	156.26 MXN
07170-02-05X35	acero inoxidable A4	M5	10,5	3,7	16	3,7	4,7	35	8	166.66 MXN
07170-02-05X40	acero inoxidable A4	M5	10,5	3,7	16	3,7	4,7	40	8	177.32 MXN
07170-02-05X45	acero inoxidable A4	M5	10,5	3,7	16	3,7	4,7	45	8	187.46 MXN
07170-02-05X50	acero inoxidable A4	M5	10,5	3,7	16	3,7	4,7	50	8	198.12 MXN
07170-02-06X12	acero inoxidable A4	M6	13	4,2	7	4	5	12	10	128.96 MXN
07170-02-06X16	acero inoxidable A4	M6	13	4,2	7	4	5	16	10	131.82 MXN
07170-02-06X20	acero inoxidable A4	M6	13	4,2	7	4	5	20	10	133.64 MXN
07170-02-06X25	acero inoxidable A4	M6	13	4,2	18	4	5	25	10	136.50 MXN
07170-02-06X30	acero inoxidable A4	M6	13	4,2	18	4	5	30	10	140.66 MXN
07170-02-06X35	acero inoxidable A4	M6	13	4,2	18	4	5	35	10	142.74 MXN
07170-02-06X40	acero inoxidable A4	M6	13	4,2	18	4	5	40	10	146.64 MXN
07170-02-06X45	acero inoxidable A4	M6	13	4,2	18	4	5	45	10	149.50 MXN
07170-02-06X50	acero inoxidable A4	M6	13	4,2	18	4	5	50	10	152.36 MXN
07170-02-06X60	acero inoxidable A4	M6	13	4,2	18	4	5	60	10	158.86 MXN
07170-02-08X16	acero inoxidable A4	M8	16,8	6	9,5	5,5	6,5	16	13	144.56 MXN
07170-02-08X20	acero inoxidable A4	M8	16,8	6	9,5	5,5	6,5	20	13	149.50 MXN
07170-02-08X25	acero inoxidable A4	M8	16,8	6	9,5	5,5	6,5	25	13	153.66 MXN
07170-02-08X30	acero inoxidable A4	M8	16,8	6	22	5,5	6,5	30	13	157.82 MXN
07170-02-08X35	acero inoxidable A4	M8	16,8	6	22	5,5	6,5	35	13	162.76 MXN
07170-02-08X40	acero inoxidable A4	M8	16,8	6	22	5,5	6,5	40	13	167.18 MXN
07170-02-08X45	acero inoxidable A4	M8	16,8	6	22	5,5	6,5	45	13	172.12 MXN
07170-02-08X50	acero inoxidable A4	M8	16,8	6	22	5,5	6,5	50	13	176.28 MXN
07170-02-08X60	acero inoxidable A4	M8	16,8	6	22	5,5	6,5	60	13	186.16 MXN
07170-02-08X70	acero inoxidable A4	M8	16,8	6	22	5,5	6,5	70	13	196.30 MXN
07170-02-08X80	acero inoxidable A4	M8	16,8	6	22	5,5	6,5	80	13	266.24 MXN
07170-02-10X20	acero inoxidable A4	M10	20,6	7,7	12	7,3	8,3	20	16	172.12 MXN
07170-02-10X25	acero inoxidable A4	M10	20,6	7,7	12	7,3	8,3	25	16	179.14 MXN
07170-02-10X30	acero inoxidable A4	M10	20,6	7,7	12	7,3	8,3	30	16	185.38 MXN
07170-02-10X35	acero inoxidable A4	M10	20,6	7,7	12	7,3	8,3	35	16	192.40 MXN
07170-02-10X40	acero inoxidable A4	M10	20,6	7,7	26	7,3	8,3	40	16	199.68 MXN
07170-02-10X45	acero inoxidable A4	M10	20,6	7,7	26	7,3	8,3	45	16	206.70 MXN
07170-02-10X50	acero inoxidable A4	M10	20,6	7,7	26	7,3	8,3	50	16	213.72 MXN
07170-02-10X60	acero inoxidable A4	M10	20,6	7,7	26	7,3	8,3	60	16	228.80 MXN
07170-02-10X70	acero inoxidable A4	M10	20,6	7,7	26	7,3	8,3	70	16	244.14 MXN
07170-02-10X80	acero inoxidable A4	M10	20,6	7,7	26	7,3	8,3	80	16	260.52 MXN
07170-02-12X25	acero inoxidable A4	M12	23,8	9,5	14,5	8,6	10	25	18	375.18 MXN
07170-02-12X30	acero inoxidable A4	M12	23,8	9,5	14,5	8,6	10	30	18	386.10 MXN
07170-02-12X35	acero inoxidable A4	M12	23,8	9,5	14,5	8,6	10	35	18	396.24 MXN
07170-02-12X40	acero inoxidable A4	M12	23,8	9,5	14,5	8,6	10	40	18	404.82 MXN
07170-02-12X45	acero inoxidable A4	M12	23,8	9,5	30	8,6	10	45	18	414.96 MXN
07170-02-12X50	acero inoxidable A4	M12	23,8	9,5	30	8,6	10	50	18	425.62 MXN
07170-02-12X60	acero inoxidable A4	M12	23,8	9,5	30	8,6	10	60	18	445.12 MXN
07170-02-12X70	acero inoxidable A4	M12	23,8	9,5	30	8,6	10	70	18	463.32 MXN
07170-02-12X80	acero inoxidable A4	M12	23,8	9,5	30	8,6	10	80	18	482.56 MXN
07170-02-16X30	acero inoxidable A4	M16	29,7	13	19	11,1	12,5	30	24	457.60 MXN
07170-02-16X35	acero inoxidable A4	M16	29,7	13	19	11,1	12,5	35	24	470.86 MXN
07170-02-16X40	acero inoxidable A4	M16	29,7	13	19	11,1	12,5	40	24	486.72 MXN
07170-02-16X45	acero inoxidable A4	M16	29,7	13	19	11,1	12,5	45	24	502.58 MXN
07170-02-16X50	acero inoxidable A4	M16	29,7	13	19	11,1	12,5	50	24	515.06 MXN
07170-02-16X60	acero inoxidable A4	M16	29,7	13	38	11,1	12,5	60	24	545.22 MXN
07170-02-16X70	acero inoxidable A4	M16	29,7	13	38	11,1	12,5	70	24	575.64 MXN
07170-02-16X80	acero inoxidable A4	M16	29,7	13	38	11,1	12,5	80	24	602.94 MXN

Arandelas de seguridad para tornillos con vástago fino

Más información

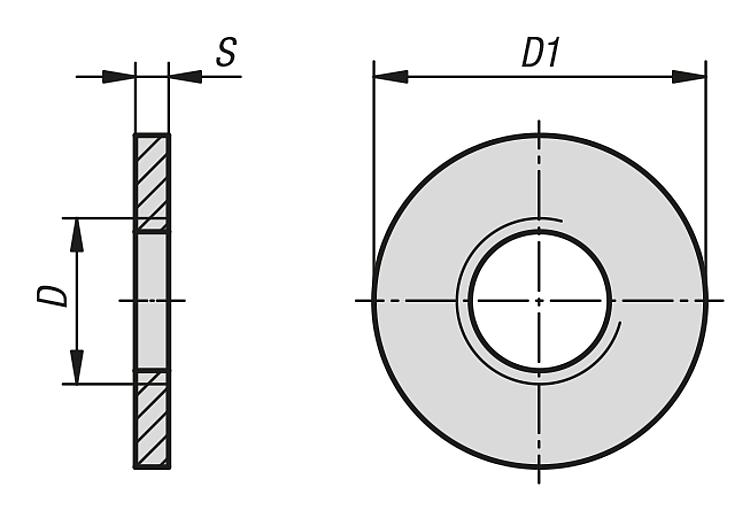

Planos

Arandelas de seguridad para tornillos con vástago fino

Selección/filtro de artículos

Referencia	Material del cuerpo de base	D	D1	S	Precio
07170-03-04	acero inoxidable A4	M4	8	1,5	62.40 MXN
07170-03-05	acero inoxidable A4	M5	10	1,5	65.52 MXN
07170-03-06	acero inoxidable A4	M6	12	1,5	66.30 MXN
07170-03-08	acero inoxidable A4	M8	16	2	70.72 MXN
07170-03-10	acero inoxidable A4	M10	20	2	73.06 MXN
07170-03-12	acero inoxidable A4	M12	24	2,5	76.44 MXN
07170-03-16	acero inoxidable A4	M16	32	3	92.82 MXN
