        Tuercas hexagonales, con elemento de sujeción DIN 980 ampliada

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero o acero inoxidable A2.Versión:Acero cincado mediante procedimiento galvánico.
Acero inoxidable con acabado natural.Indicación:Tuercas hexagonales con elemento de sujeción DIN 980 forma V (tuerca enteramente metálica, de una pieza).

En la tabla se indican las alturas máximas H de las tuercas.

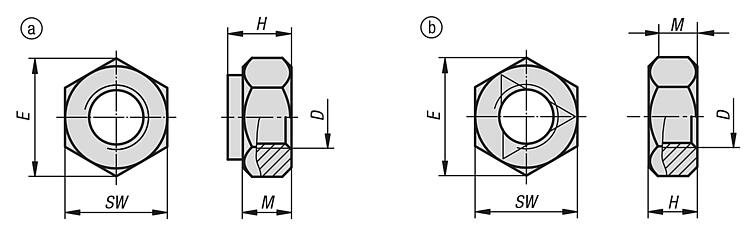

La forma y las medidas de las versiones en acero inoxidable son iguales que en DIN 934 con un aplastamiento adicional.Indicación sobre el dibujo:

a) Acero
b) Acero inoxidable

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07215 Tuercas hexagonales, con elemento de sujeción DIN 980 ampliada

161 kB

Clases de resistencia

126 kB

Sinopsis de las normas de los elementos de unión

654 kB

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Clase de resistencia	D	E	H	M	SW	Precio
07215-204	acero	8	M4	7,66	4,2	2,2	7	10.62 MXN
07215-205	acero	8	M5	8,79	5,1	2,75	8	6.99 MXN
07215-206	acero	8	M6	11,05	6	3,3	10	8.67 MXN
07215-208	acero	8	M8	14,38	8	4,4	13	15.09 MXN
07215-210	acero	8	M10	18,9	10	5,5	17	30.19 MXN
07215-212	acero	8	M12	21,1	12	6,6	19	36.34 MXN
07215-214	acero	8	M14	23,9	14	7,7	22	49.19 MXN
07215-216	acero	8	M16	26,76	16	8,8	24	58.42 MXN
07215-220	acero	8	M20	32,95	20	11	30	80.78 MXN
07215-224	acero	8	M24	39,55	24	13,2	36	131.92 MXN
07215-227	acero	8	M27	45,2	27	14,8	41	209.63 MXN
07215-230	acero	8	M30	50,85	30	16,5	46	212.15 MXN
07215-308	acero	10	M8	14,38	8	4,4	13	19.57 MXN
07215-310	acero	10	M10	18,9	10	5,5	17	35.22 MXN
07215-312	acero	10	M12	21,1	12	6,6	19	49.75 MXN
07215-314	acero	10	M14	23,9	14	7,7	22	62.89 MXN
07215-316	acero	10	M16	26,76	16	8,8	24	67.37 MXN
07215-320	acero	10	M20	32,95	20	11	30	103.42 MXN
07215-324	acero	10	M24	35	24	13,2	36	150.66 MXN
07215-327	acero	10	M27	45,2	27	14,8	41	253.51 MXN
07215-330	acero	10	M30	50,85	30	16,5	46	281.18 MXN
07215-104	acero inoxidable A2	70	M4	7,66	3,2	2,2	7	12.03 MXN
07215-105	acero inoxidable A2	70	M5	8,79	4	2,75	8	12.58 MXN
07215-106	acero inoxidable A2	70	M6	11,05	5	3,3	10	15.38 MXN
07215-108	acero inoxidable A2	70	M8	14,38	6,5	4,4	13	19.85 MXN
07215-110	acero inoxidable A2	70	M10	18,9	8	5,5	17	40.81 MXN
07215-112	acero inoxidable A2	70	M12	21,1	10	6,6	19	61.22 MXN
07215-114	acero inoxidable A2	70	M14	23,9	11	7,7	22	83.58 MXN
07215-116	acero inoxidable A2	70	M16	26,76	13	8,8	24	79.11 MXN
07215-120	acero inoxidable A2	70	M20	32,95	16	11	30	123.27 MXN
07215-124	acero inoxidable A2	70	M24	39,55	19	13,2	36	184.47 MXN
