        Tuercas de extensión 3 D altas

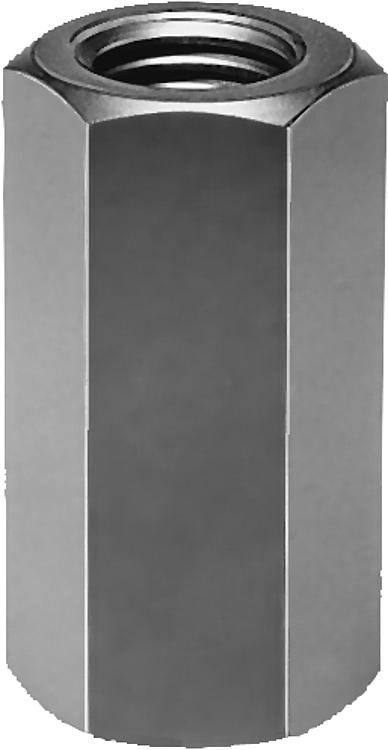

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.Versión:Acero con clase de resistencia 10, bruñido.

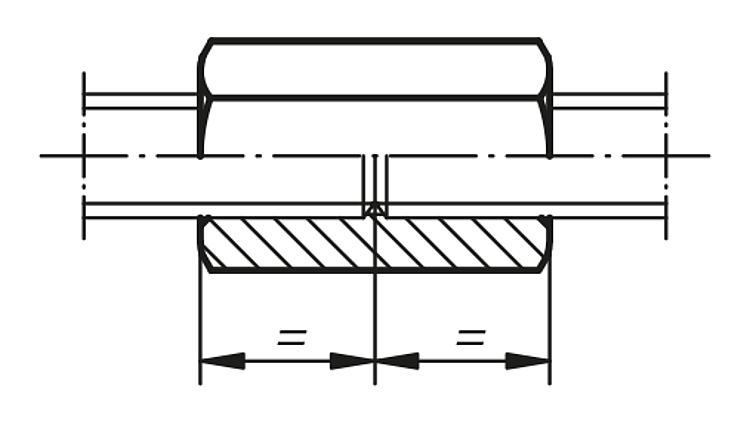

Indicación:Por motivos funcionales y de seguridad, los tornillos se deben enroscar por los dos lados hasta la mitad de la altura de la tuerca como máximo. Longitud de rosca mínima, 1x diámetro.A petición:Anchos de llave según DIN ISO 272.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07220 Tuercas de extensión 3 D altas

120 kB

Clases de resistencia

126 kB

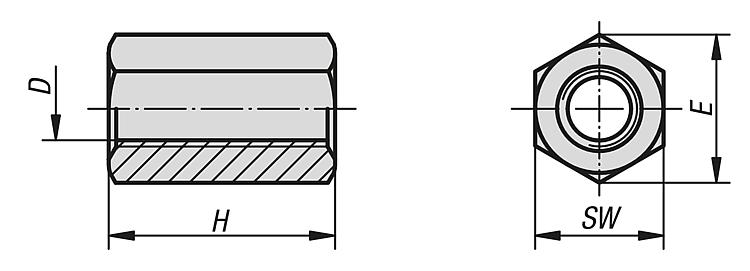

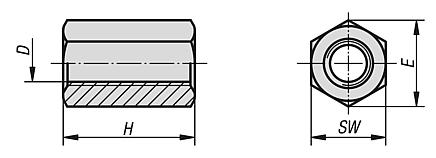

Planos

Selección/filtro de artículos

Referencia	D	H = 3 x D	SW	E	Precio
07220-06	M6	18	10	11,5	29.38 MXN
07220-08	M8	24	13	15	29.38 MXN
07220-10	M10	30	17	19,6	33.28 MXN
07220-12	M12	36	19	21,9	38.48 MXN
07220-14	M14	42	22	25,4	59.80 MXN
07220-16	M16	48	24	27,7	68.38 MXN
07220-18	M18	54	27	31,2	95.94 MXN
07220-20	M20	60	30	34,6	131.04 MXN
07220-22	M22	66	32	36,9	203.84 MXN
07220-24	M24	72	36	41,6	253.24 MXN
07220-27	M27	81	41	47,3	397.80 MXN
07220-30	M30	90	46	53,1	532.48 MXN
07220-36	M36	108	55	63,5	1,154.14 MXN
