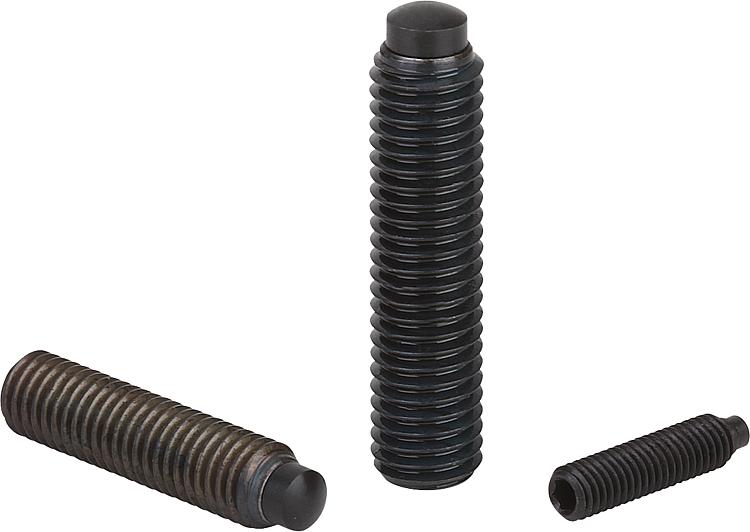

        Tornillos de presión con espiga cilíndrica bombeada

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Tornillo de acero con clase de resistencia 10.9.
Perno de acero para herramientas.Versión:Perno endurecido.
Tornillo y perno bruñidos.Indicación:Los tornillos de presión con espiga cilíndrica bombeada se utilizan cuando se necesita un punto de presión o de soporte.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07123 Tornillos de presión con espiga cilíndrica bombeada

130 kB

Clases de resistencia

126 kB

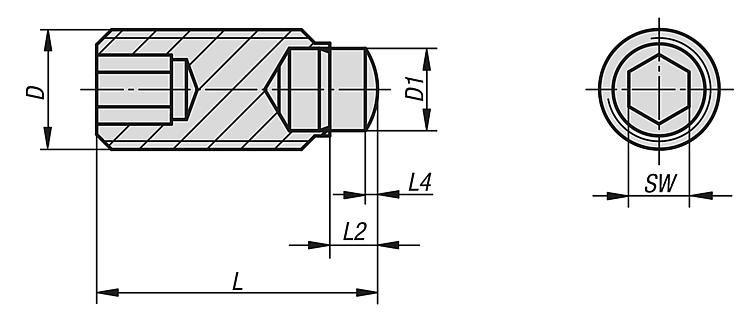

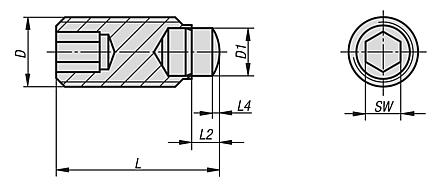

Planos

Selección/filtro de artículos

Referencia	D	D1	L	L2	L4	SW	Capacidad de carga máx. kN (solo con carga estática)	Precio
07123-05X09	M5	3	9	1,8	0,5	2,5	4,5	39.52 MXN
07123-05X13	M5	3	13	1,8	0,5	2,5	4,5	39.52 MXN
07123-05X17	M5	3	17	1,8	0,5	2,5	4,5	40.04 MXN
07123-05X21	M5	3	21	1,8	0,5	2,5	4,5	41.08 MXN
07123-06X14	M6	4	14,3	2,7	0,8	3	9	41.08 MXN
07123-06X18	M6	4	18,3	2,7	0,8	3	9	41.08 MXN
07123-06X22	M6	4	22,3	2,7	0,8	3	9	41.34 MXN
07123-06X27	M6	4	27,3	2,7	0,8	3	9	43.94 MXN
07123-08X15	M8	5,5	14,8	3,2	0,8	4	15	45.76 MXN
07123-08X19	M8	5,5	18,8	3,2	0,8	4	15	45.76 MXN
07123-08X23	M8	5,5	22,8	3,2	0,8	4	15	45.76 MXN
07123-08X28	M8	5,5	27,8	3,2	0,8	4	15	47.84 MXN
07123-08X35	M8	5,5	34,8	3,2	0,8	4	15	49.66 MXN
07123-10X19	M10	7	18,9	3,5	1,1	5	20	47.58 MXN
07123-10X23	M10	7	22,9	3,5	1,1	5	20	48.62 MXN
07123-10X28	M10	7	27,9	3,5	1,1	5	20	49.66 MXN
07123-10X35	M10	7	34,9	3,5	1,1	5	20	56.16 MXN
07123-10X43	M10	7	42,9	3,5	1,1	5	20	57.98 MXN
