        Tornillos de presión esféricos sin cabeza de acero inoxidable, con bola completa

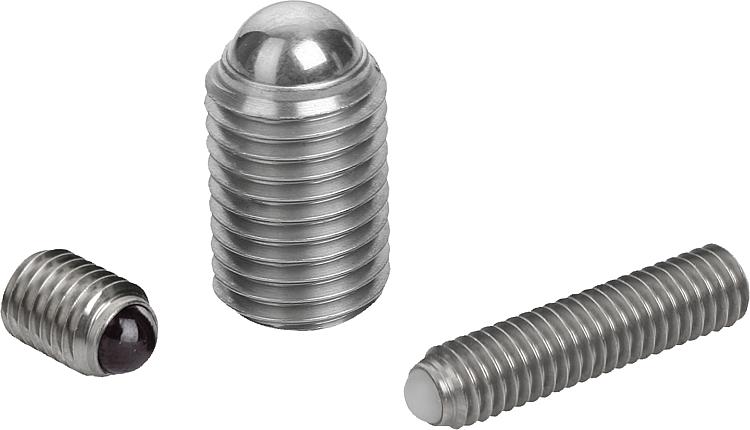

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Tornillo de acero inoxidable.
Bola de acero inoxidable, POM o de cerámica Si₃N₄.

Versión:Acero inoxidable con acabado natural.Indicación:

Los tornillos de presión esféricos sin cabeza y con bola completa se utilizan cuando se requiere una superficie de presión limpia y pulida. Se han diseñado especialmente versiones más largas para el uso como "barras de pegamento". Permiten la creación de elementos de unión con rosca exterior mecánicos y rentables en caso de series de tamaño pequeño y mediano. El nitruro de silicio (Si₃N₄) se caracteriza especialmente por una combinación de excelentes propiedades materiales. Estas van desde una alta resiliencia y estabilidad, hasta un comportamiento de desgaste excelente y una buena resistencia química.

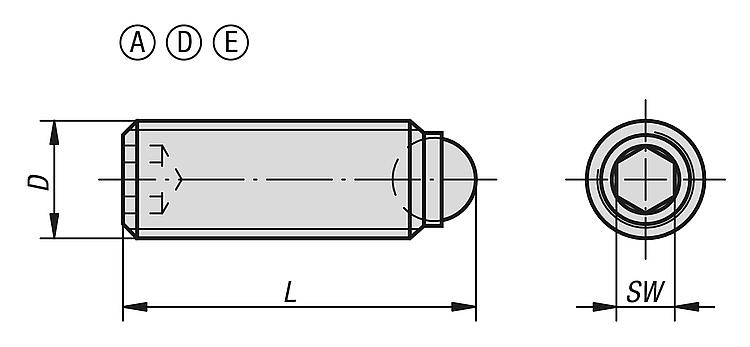

Indicación sobre el dibujo:

Forma A: Bola de acero inoxidable
Forma D: Bola de POM
Forma E: Bola de cerámica

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07111 Tornillos de presión esféricos sin cabeza de acero inoxidable, con bola completa

244 kB

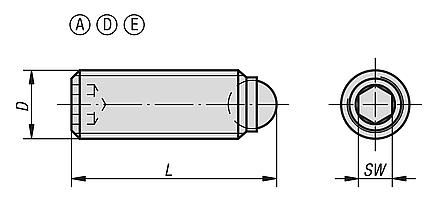

Planos

Selección/filtro de artículos

Referencia	Forma	D	L	Ø de bola	SW	Capacidad de carga máx. kN (solo con carga estática)	Precio
07111-1046	A	M4	6	2,5	2	3,5	65.78 MXN
07111-1048	A	M4	8	2,5	2	3,5	65.78 MXN
07111-10410	A	M4	10	2,5	2	3,5	65.78 MXN
07111-10412	A	M4	12	2,5	2	3,5	67.60 MXN
07111-10416	A	M4	16	2,5	2	3,5	67.60 MXN
07111-10420	A	M4	20	2,5	2	3,5	67.60 MXN
07111-10425	A	M4	25	2,5	2	3,5	67.60 MXN
07111-10430	A	M4	30	2,5	2	3,5	75.92 MXN
07111-10435	A	M4	35	2,5	2	3,5	75.92 MXN
07111-10440	A	M4	40	2,5	2	3,5	94.12 MXN
07111-1058	A	M5	8	3	2,5	4,5	60.84 MXN
07111-10510	A	M5	10	3	2,5	4,5	60.84 MXN
07111-10512	A	M5	12	3	2,5	4,5	60.84 MXN
07111-10516	A	M5	16	3	2,5	4,5	61.88 MXN
07111-10520	A	M5	20	3	2,5	4,5	61.88 MXN
07111-10525	A	M5	25	3	2,5	4,5	63.96 MXN
07111-10530	A	M5	30	3	2,5	4,5	72.02 MXN
07111-10535	A	M5	35	3	2,5	4,5	72.02 MXN
07111-10540	A	M5	40	3	2,5	4,5	94.12 MXN
07111-10550	A	M5	50	3	2,5	4,5	94.12 MXN
07111-1068	A	M6	8,8	4	3	9	65.78 MXN
07111-10610	A	M6	10,8	4	3	9	65.78 MXN
07111-10612	A	M6	12,8	4	3	9	65.78 MXN
07111-10616	A	M6	16,8	4	3	9	65.78 MXN
07111-10620	A	M6	20,8	4	3	9	65.78 MXN
07111-10625	A	M6	25,8	4	3	9	67.60 MXN
07111-10630	A	M6	30,8	4	3	9	75.92 MXN
07111-10635	A	M6	35,8	4	3	9	75.92 MXN
07111-10640	A	M6	40,8	4	3	9	87.10 MXN
07111-10650	A	M6	50,8	4	3	9	103.74 MXN
07111-10660	A	M6	60,8	4	3	9	108.42 MXN
07111-10680	A	M6	80,8	4	3	9	117.52 MXN
07111-10810	A	M8	11,2	5,5	4	10	73.06 MXN
07111-10812	A	M8	13,2	5,5	4	10	74.36 MXN
07111-10816	A	M8	17,2	5,5	4	15	74.36 MXN
07111-10820	A	M8	21,2	5,5	4	15	75.66 MXN
07111-10825	A	M8	26,2	5,5	4	15	75.66 MXN
07111-10830	A	M8	31,2	5,5	4	15	76.44 MXN
07111-10835	A	M8	36,2	5,5	4	15	76.44 MXN
07111-10840	A	M8	41,2	5,5	4	15	87.10 MXN
07111-10850	A	M8	51,2	5,5	4	15	137.54 MXN
07111-10860	A	M8	61,2	5,5	4	15	152.10 MXN
07111-10880	A	M8	81,2	5,5	4	15	167.44 MXN
07111-11012	A	M10	13,7	7	5	20	83.98 MXN
07111-11016	A	M10	17,7	7	5	20	85.80 MXN
07111-11020	A	M10	21,7	7	5	20	86.84 MXN
07111-11025	A	M10	26,7	7	5	20	89.18 MXN
07111-11030	A	M10	31,7	7	5	20	91.78 MXN
07111-11035	A	M10	36,7	7	5	20	91.78 MXN
07111-11040	A	M10	41,7	7	5	20	99.58 MXN
07111-11050	A	M10	51,7	7	5	20	116.74 MXN
07111-11060	A	M10	61,7	7	5	20	124.28 MXN
07111-11216	A	M12	18	8,5	6	30	103.22 MXN
07111-11220	A	M12	22	8,5	6	30	105.56 MXN
07111-11225	A	M12	27	8,5	6	30	108.42 MXN
07111-11230	A	M12	32	8,5	6	30	111.02 MXN
07111-11232	A	M12	34	8,5	6	30	115.44 MXN
07111-11235	A	M12	37	8,5	6	30	116.48 MXN
07111-11240	A	M12	42	8,5	6	30	118.56 MXN
07111-11250	A	M12	52	8,5	6	30	128.96 MXN
07111-11260	A	M12	62	8,5	6	30	134.94 MXN
07111-11620	A	M16	23,3	12	8	60	184.34 MXN
07111-11625	A	M16	28,3	12	8	60	193.18 MXN
07111-11630	A	M16	33,3	12	8	60	203.58 MXN
07111-11635	A	M16	38,3	12	8	60	203.58 MXN
07111-11640	A	M16	43,3	12	8	60	208.00 MXN
07111-11650	A	M16	53,3	12	8	60	225.94 MXN
07111-11660	A	M16	63,3	12	8	60	231.40 MXN
07111-30410	D	M4	10	2,5	2	0,3	70.20 MXN
07111-30412	D	M4	12	2,5	2	0,3	70.20 MXN
07111-30416	D	M4	16	2,5	2	0,3	71.50 MXN
07111-3046	D	M4	6	2,5	2	0,3	70.20 MXN
07111-3048	D	M4	8	2,5	2	0,3	70.20 MXN
07111-30510	D	M5	10	3	2,5	0,5	63.96 MXN
07111-30512	D	M5	12	3	2,5	0,5	63.96 MXN
07111-30516	D	M5	16	3	2,5	0,5	65.26 MXN
07111-30520	D	M5	20	3	2,5	0,5	65.26 MXN
07111-30525	D	M5	25	3	2,5	0,5	65.26 MXN
07111-3058	D	M5	8	3	2,5	0,5	63.96 MXN
07111-30610	D	M6	10,8	4	3	0,9	69.94 MXN
07111-30612	D	M6	12,8	4	3	0,9	70.20 MXN
07111-30616	D	M6	16,8	4	3	0,9	70.20 MXN
07111-30620	D	M6	20,8	4	3	0,9	70.20 MXN
07111-30625	D	M6	25,8	4	3	0,9	71.50 MXN
07111-30810	D	M8	11,2	5,5	4	1,5	76.96 MXN
07111-30812	D	M8	13,2	5,5	4	1,5	78.00 MXN
07111-30816	D	M8	17,2	5,5	4	1,5	78.00 MXN
07111-30820	D	M8	21,2	5,5	4	1,5	79.04 MXN
07111-30825	D	M8	26,2	5,5	4	1,5	79.04 MXN
07111-30830	D	M8	31,2	5,5	4	1,5	80.34 MXN
07111-80512	E	M5	12	3	2,5	4,5	72.02 MXN
07111-80520	E	M5	20	3	2,5	4,5	74.62 MXN
07111-8058	E	M5	8	3	2,5	4,5	72.02 MXN
07111-80610	E	M6	10,8	4	3	9	79.56 MXN
07111-80616	E	M6	16,8	4	3	9	80.60 MXN
07111-80620	E	M6	20,8	4	3	9	80.60 MXN
07111-80625	E	M6	25,8	4	3	9	83.98 MXN
07111-80810	E	M8	11,2	5,5	4	10	99.32 MXN
07111-80812	E	M8	13,2	5,5	4	10	102.70 MXN
07111-80820	E	M8	21,2	5,5	4	15	106.08 MXN
07111-80825	E	M8	26,2	5,5	4	15	106.08 MXN
07111-80830	E	M8	31,2	5,5	4	15	108.68 MXN
07111-81012	E	M10	13,7	7	5	20	118.30 MXN
07111-81016	E	M10	17,7	7	5	20	125.32 MXN
07111-81020	E	M10	21,7	7	5	20	132.60 MXN
07111-81025	E	M10	26,7	7	5	20	137.02 MXN
07111-81035	E	M10	36,7	7	5	20	142.48 MXN
07111-81216	E	M12	18	8,5	6	30	194.22 MXN
07111-81220	E	M12	22	8,5	6	30	201.76 MXN
07111-81230	E	M12	32	8,5	6	30	212.42 MXN
07111-81240	E	M12	42	8,5	6	30	228.02 MXN
