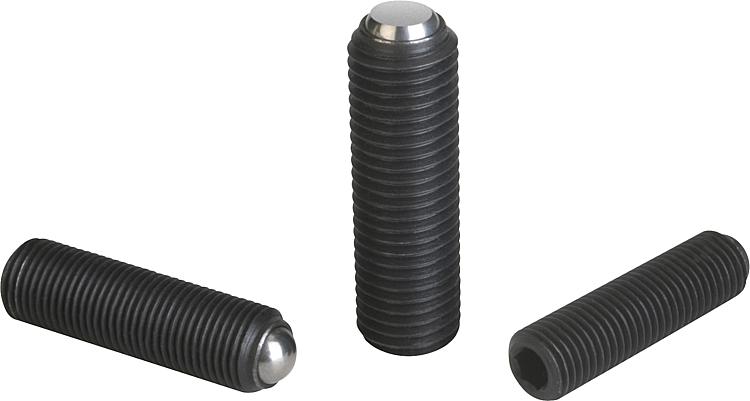

07107Tornillos de presión esféricos sin cabeza y con rosca fina |
Volver |
|
|
DescripciónMaterial:Tornillo de acero para temple y revenido, clase de resistencia mínima 10.9.
Bola de acero de apoyo de cilindros.Versión:Tornillo negro.
Bola endurecida con acabado natural.Indicación:La forma A con bola completa se utiliza cuando se requiere una superficie de presión limpia y pulida. La bola aplanada con forma B permite sujetar, tensar o apoyar superficies no paralelas sin deformaciones, ya que la bola de alojamiento móvil se adapta hasta 9°.

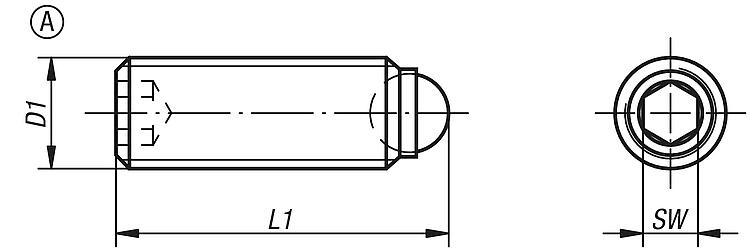

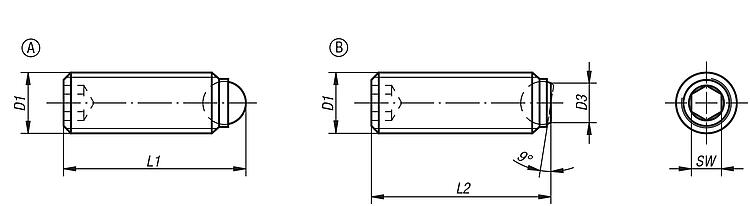

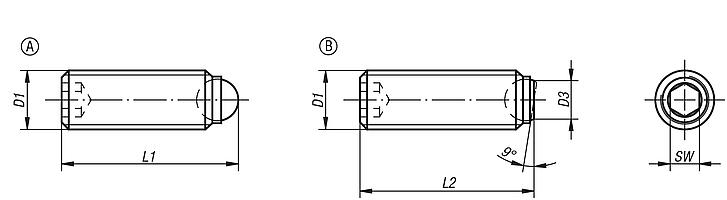

La rosca fina permite un ajuste especialmente sensible de los tornillos de presión esféricos.Indicación sobre el dibujo:Forma A: con bola completa

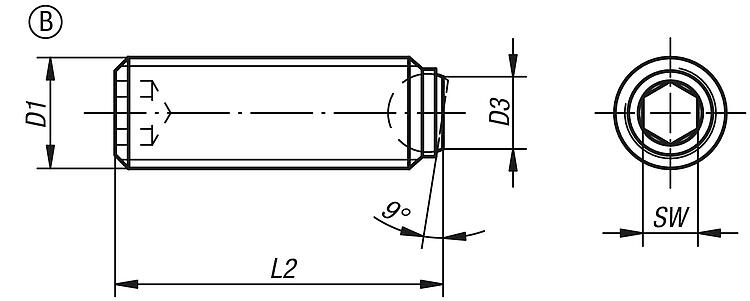

Forma B: con bola aplanada DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|

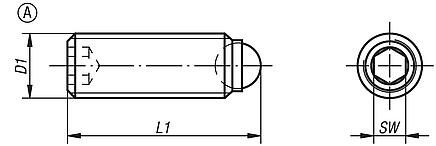

Tornillos de presión esféricos sin cabeza y con rosca fina, forma A |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | D1 | L1 | Ø de
bola | SW | Capacidad de carga
máx. kN (solo con
carga estática) | CAD | Acc. | Precio | Pedir |
|---|
| 07107-10410 | A | M04X0,5 | 10 | 2,5 | 2 | 3,5 |  | | 59.02 MXN | | | 07107-10406 | A | M04X0,5 | 6 | 2,5 | 2 | 3,5 | | | 58.76 MXN | | | 07107-10512 | A | M5x0,5 | 12 | 3 | 2,5 | 4,5 | | | 56.42 MXN | | | 07107-10508 | A | M5x0,5 | 8 | 3 | 2,5 | 4,5 | | | 56.42 MXN | | | 07107-10610 | A | M6x0,5 | 10,8 | 4 | 3 | 9 | | | 56.42 MXN | | | 07107-10612 | A | M6x0,5 | 12,8 | 4 | 3 | 9 | | | 56.42 MXN | | | 07107-10616 | A | M6x0,5 | 16,8 | 4 | 3 | 9 | | | 57.20 MXN | | | 07107-10620 | A | M6x0,5 | 20,8 | 4 | 3 | 9 | | | 57.20 MXN | | | 07107-10625 | A | M6x0,5 | 25,8 | 4 | 3 | 9 | | | 57.20 MXN | | | 07107-10810 | A | M8x1 | 11,2 | 5,5 | 4 | 10 | | | 53.04 MXN | | | 07107-10820 | A | M8x1 | 21,2 | 5,5 | 4 | 15 | | | 53.04 MXN | | | 07107-11012 | A | M10x1 | 13,7 | 7 | 5 | 20 | | | 61.62 MXN | | | 07107-11025 | A | M10x1 | 26,7 | 7 | 5 | 20 | | | 64.74 MXN | | | 07107-11216 | A | M12x1,5 | 18 | 8,5 | 6 | 30 | | | 70.20 MXN | | | 07107-11230 | A | M12x1,5 | 32 | 8,5 | 6 | 30 | | | 75.40 MXN | | | 07107-11620 | A | M16x1,5 | 23,3 | 12 | 8 | 60 | | | 112.32 MXN | | | 07107-11635 | A | M16x1,5 | 38,3 | 12 | 8 | 60 | | | 119.60 MXN | | | 07107-12030 | A | M20x1,5 | 34,2 | 15 | 10 | 90 | | | 258.18 MXN | | | 07107-12040 | A | M20x1,5 | 44,2 | 15 | 10 | 90 | | | 264.42 MXN | |
|

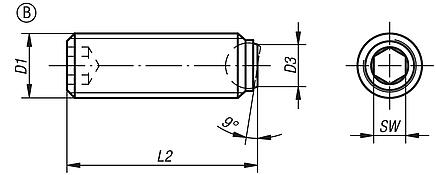

Tornillos de presión esféricos sin cabeza y con rosca fina, forma B |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | D1 | D3 | L2 | Ø de
bola | SW | Capacidad de carga
máx. kN (solo con
carga estática) | CAD | Acc. | Precio | Pedir |
|---|
| 07107-20406 | B | M04X0,5 | 1,3 | 5,6 | 2,5 | 2 | 3,5 | | | 105.56 MXN | | | 07107-20410 | B | M04X0,5 | 1,3 | 9,6 | 2,5 | 2 | 3,5 | | | 107.64 MXN | | | 07107-20508 | B | M5x0,5 | 2,2 | 7,5 | 3 | 2,5 | 4,5 | | | 107.64 MXN | | | 07107-20512 | B | M5x0,5 | 2,2 | 11,5 | 3 | 2,5 | 4,5 | | | 108.94 MXN | | | 07107-20610 | B | M6x0,5 | 3,2 | 10 | 4 | 3 | 9 | | | 97.50 MXN | | | 07107-20612 | B | M6x0,5 | 3,2 | 12 | 4 | 3 | 9 | | | 97.50 MXN | | | 07107-20616 | B | M6x0,5 | 3,2 | 16 | 4 | 3 | 9 | | | 97.50 MXN | | | 07107-20620 | B | M6x0,5 | 3,2 | 20 | 4 | 3 | 9 | | | 99.58 MXN | | | 07107-20625 | B | M6x0,5 | 3,2 | 25 | 4 | 3 | 9 | | | 99.58 MXN | | | 07107-20810 | B | M8x1 | 4,1 | 10,3 | 5,5 | 4 | 10 | | | 100.10 MXN | | | 07107-20820 | B | M8x1 | 4,1 | 20,3 | 5,5 | 4 | 15 | | | 100.10 MXN | | | 07107-21012 | B | M10x1 | 5,6 | 12,3 | 7 | 5 | 20 | | | 111.54 MXN | | | 07107-21025 | B | M10x1 | 5,6 | 25,3 | 7 | 5 | 20 | | | 112.32 MXN | | | 07107-21216 | B | M12x1,5 | 7 | 16,2 | 8,5 | 6 | 30 | | | 149.24 MXN | | | 07107-21230 | B | M12x1,5 | 7 | 30,2 | 8,5 | 6 | 30 | | | 168.48 MXN | | | 07107-21620 | B | M16x1,5 | 10,7 | 20 | 12 | 8 | 60 | | | 237.90 MXN | | | 07107-21635 | B | M16x1,5 | 10,7 | 35 | 12 | 8 | 60 | | | 260.26 MXN | | | 07107-22030 | B | M20x1,5 | 13,5 | 30 | 15 | 10 | 90 | | | 428.74 MXN | | | 07107-22040 | B | M20x1,5 | 13,5 | 40 | 15 | 10 | 90 | | | 432.90 MXN | |
|
