        Tornillos de presión esféricos sin cabeza con bola aplanada y protección contra torsión

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Tornillo de acero para temple y revenido, clase de resistencia mínima 10.9.
Bola de acero de apoyo de cilindros.Versión:Tornillo negro. Bola endurecida, acabado natural.Indicación:La bola aplanada permite sujetar, tensar o apoyar superficies no paralelas sin deformaciones, ya que la bola de alojamiento móvil se adapta hasta 9°.

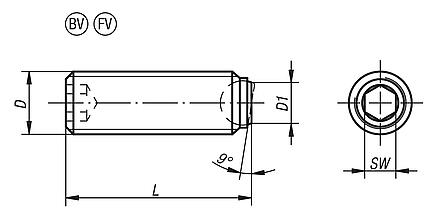

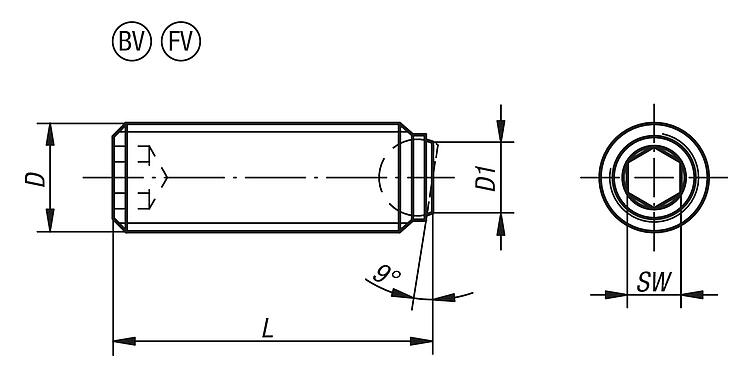

Se han diseñado especialmente versiones más largas para el uso como "barras de pegamento". Permiten la creación de elementos de unión con rosca exterior mecánicos y rentables en caso de series de tamaño pequeño y mediano.Indicación sobre el dibujo:

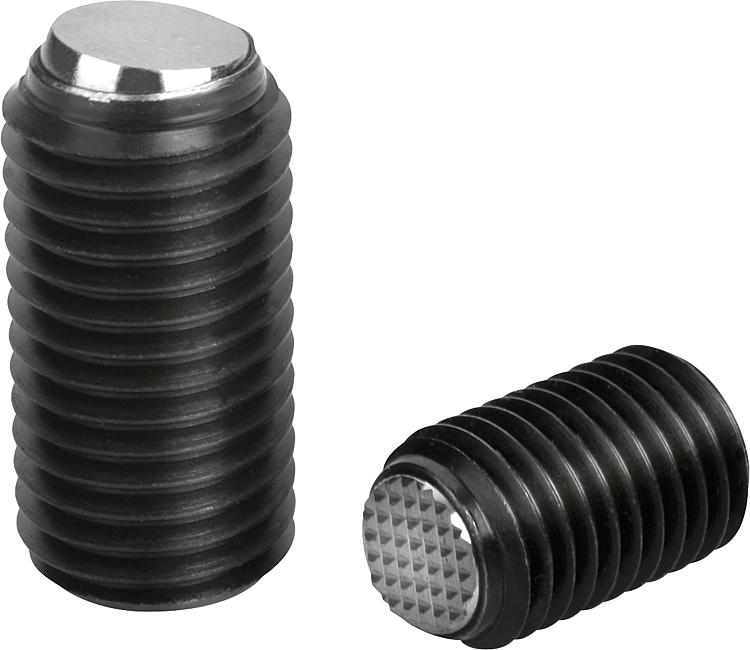

Forma BV: Bola aplanada con protección contra torsión
Forma FV: Bola aplanada, acanalada con protección contra torsión

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07110 Tornillos de presión esféricos sin cabeza con bola aplanada y protección contra torsión

153 kB

Clases de resistencia

126 kB

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Forma	D	D1	L	Ø de bola	SW	Capacidad de carga máx. kN (solo con carga estática)	Precio
07110-50612	BV	M6	3	12,1	4	3	6	202.64 MXN
07110-50616	BV	M6	3	16,1	4	3	6	204.59 MXN
07110-50620	BV	M6	3	20,1	4	3	6	208.79 MXN
07110-50625	BV	M6	3	25,1	4	3	6	210.74 MXN
07110-50816	BV	M8	4,1	16,3	5,5	4	9	231.43 MXN
07110-50820	BV	M8	4,1	20,3	5,5	4	9	244.84 MXN
07110-50825	BV	M8	4,1	25,3	5,5	4	9	244.84 MXN
07110-50830	BV	M8	4,1	30,3	5,5	4	9	245.96 MXN
07110-51020	BV	M10	5,6	20,3	7	5	12	259.38 MXN
07110-51025	BV	M10	5,6	25,3	7	5	12	268.61 MXN
07110-51035	BV	M10	5,6	35,3	7	5	12	271.40 MXN
07110-51040	BV	M10	5,6	40,2	7	5	12	275.31 MXN
07110-51230	BV	M12	7	30,2	8,5	6	18	317.80 MXN
07110-51220	BV	M12	7	20,2	8,5	6	18	301.03 MXN
07110-51240	BV	M12	7	40,2	8,5	6	18	320.87 MXN
07110-51250	BV	M12	7	50	8,5	6	18	325.62 MXN
07110-51620	BV	M16	10,7	20	12	8	36	392.15 MXN
07110-51625	BV	M16	10,7	25	12	8	36	394.94 MXN
07110-51635	BV	M16	10,7	35	12	8	36	404.44 MXN
07110-51650	BV	M16	10,7	50	12	8	36	414.22 MXN
07110-52030	BV	M20	13,5	30	15	10	60	595.06 MXN
07110-52040	BV	M20	13,5	40	15	10	60	597.30 MXN
07110-52050	BV	M20	13,5	50	15	10	60	606.52 MXN
07110-52060	BV	M20	13,5	60	15	10	60	609.04 MXN
07110-52435	BV	M24	15,8	35	18	12	80	775.33 MXN
07110-52450	BV	M24	15,8	50	18	12	80	790.43 MXN
07110-52480	BV	M24	15,8	80	18	12	80	839.06 MXN
07110-60816	FV	M8	4,1	16,3	5,5	4	9	425.69 MXN
07110-60820	FV	M8	4,1	20,3	5,5	4	9	425.69 MXN
07110-60825	FV	M8	4,1	25,3	5,5	4	9	427.36 MXN
07110-60830	FV	M8	4,1	30,3	5,5	4	9	428.75 MXN
07110-61020	FV	M10	5,6	20,3	7	5	12	539.16 MXN
07110-61025	FV	M10	5,6	25,3	7	5	12	562.91 MXN
07110-61035	FV	M10	5,6	35,3	7	5	12	567.11 MXN
07110-61040	FV	M10	5,6	40,2	7	5	12	577.17 MXN
07110-61220	FV	M12	7	20,2	8,5	6	18	586.12 MXN
07110-61230	FV	M12	7	30,2	8,5	6	18	614.63 MXN
07110-61240	FV	M12	7	40,2	8,5	6	18	619.37 MXN
07110-61250	FV	M12	7	50	8,5	6	18	630.28 MXN
07110-61620	FV	M16	10,7	20	12	8	36	644.81 MXN
07110-61625	FV	M16	10,7	25	12	8	36	649.00 MXN
07110-61635	FV	M16	10,7	35	12	8	36	706.86 MXN
07110-61650	FV	M16	10,7	50	12	8	36	715.81 MXN
07110-62030	FV	M20	13,5	30	15	10	60	830.96 MXN
07110-62040	FV	M20	13,5	40	15	10	60	848.29 MXN
07110-62050	FV	M20	13,5	50	15	10	60	854.44 MXN
07110-62060	FV	M20	13,5	60	15	10	60	869.80 MXN
07110-62435	FV	M24	15,8	35	18	12	80	993.34 MXN
07110-62450	FV	M24	15,8	50	18	12	80	1,020.46 MXN
07110-62480	FV	M24	15,8	80	18	12	80	1,079.99 MXN
