Pasadores de bloqueo con tope

03099-20

Pasadores de bloqueo con tope

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Piezas de presión con resorte Pernos de bloqueo Topes Elementos de centrado y posicionamiento Fijaciones Tuercas correderas en ranura
      - Perno de bloqueo

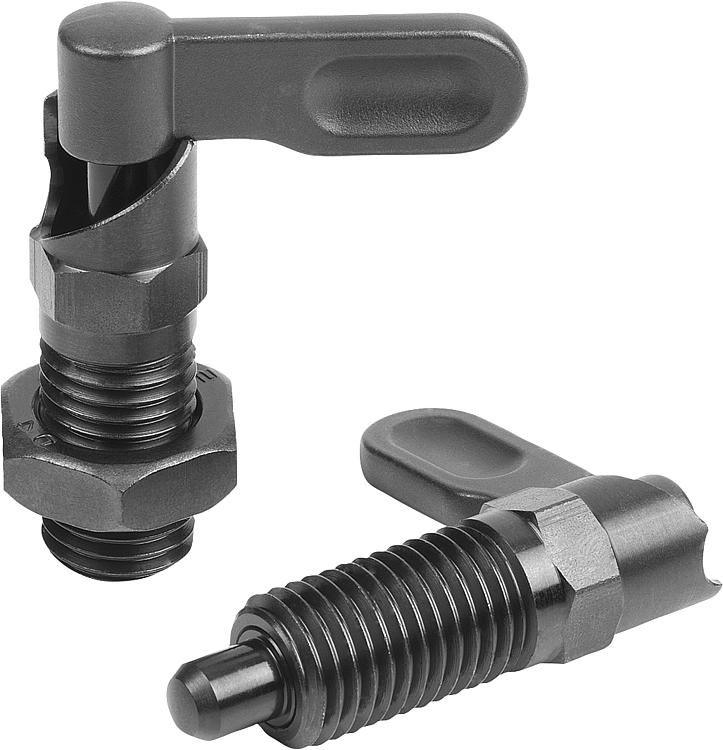

        Pasadores de bloqueo con tope

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Acero, clase de resistencia 5.8.Versión:Bruñido. Clavija de bloqueo endurecida y pulida.Indicación:Los pasadores de bloqueo se utilizan cuando la clavija de bloqueo no debe sobresalir en momentos determinados. Al girar el pasador en 180º, la clavija se retrae.
Una muesca de cerrojo mantiene el pasador en esta posición.
Un tope de 180° evita que la muesca de cerrojo salte, impidiendo así también que se salga de nuevo la clavija de bloqueo.
Al seleccionar el lado de tope se define la dirección de giro del pestillo.Indicación sobre el dibujo:

Forma A: Empuñadura sin recubrimiento, sin tuerca
Forma C: Empuñadura con recubrimiento de polvo, sin tuerca
Forma B: Empuñadura sin recubrimiento con tuerca
Forma D: Empuñadura con recubrimiento de polvo, con tuerca

1) Tope a la izquierda
2) Tope a la derecha

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03099-20 Pasadores de bloqueo con tope

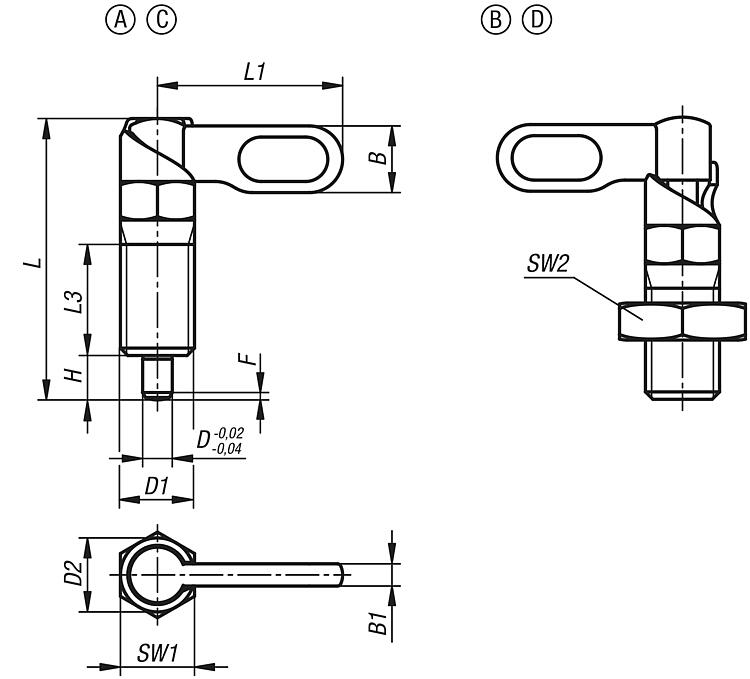

Planos (vista completa)

Pasadores de bloqueo con tope

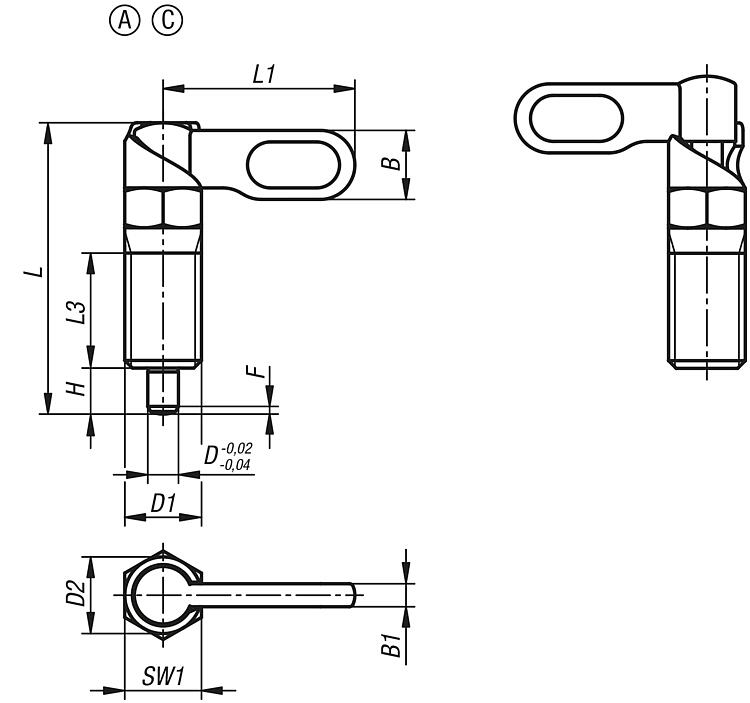

Pasadores de bloqueo con tope, formas A y C

Más información

Planos

Pasadores de bloqueo con tope, formas A y C

Selección/filtro de artículos

Referencia	Forma	Versión 2	D	D1	D2	L	L1	L3	B	B1	H	SW1	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	CAD	Acc.	Precio	Pedir
03099-20-1040410	A	a la izquierda	4	M10	10	38	25	15	9	3	6	10	1	8	14			354.48 MXN
03099-20-1040510	A	a la izquierda	5	M10	10	38	25	15	9	3	6	10	1,3	8	14			354.48 MXN
03099-20-1040610	A	a la izquierda	6	M10	10	38	25	15	9	3	6	10	1,8	8	14			354.48 MXN
03099-20-1040512	A	a la izquierda	5	M12	12	47,8	30	19	10,8	3,6	8	12	1,3	8	15			359.52 MXN
03099-20-1040612	A	a la izquierda	6	M12	12	47,8	30	19	10,8	3,6	8	12	1,8	8	15			359.52 MXN
03099-20-1040812	A	a la izquierda	8	M12	12	47,8	30	19	10,8	3,6	8	12	2,3	8	15			359.52 MXN
03099-20-1040616	A	a la izquierda	6	M16	16	60,4	40	26	14,4	4,8	10	16	1,8	15	35			432.32 MXN
03099-20-1040816	A	a la izquierda	8	M16	16	60,4	40	26	14,4	4,8	10	16	2,3	15	35			432.32 MXN
03099-20-1041016	A	a la izquierda	10	M16	16	60,4	40	26	14,4	4,8	10	16	2,8	15	35			432.32 MXN
03099-20-10408201	A	a la izquierda	8	M20x1,5	20	70	50	30	18	6	12	20	2,3	20	60			479.64 MXN
03099-20-10410201	A	a la izquierda	10	M20x1,5	20	70	50	30	18	6	12	20	2,8	20	60			479.64 MXN
03099-20-10412201	A	a la izquierda	12	M20x1,5	20	70	50	30	18	6	12	20	3	20	60			479.64 MXN
03099-20-1060410	C	a la izquierda	4	M10	10	38	25	15	9	3	6	10	1	8	14			368.20 MXN
03099-20-1060510	C	a la izquierda	5	M10	10	38	25	15	9	3	6	10	1,3	8	14			368.20 MXN
03099-20-1060610	C	a la izquierda	6	M10	10	38	25	15	9	3	6	10	1,8	8	14			368.20 MXN
03099-20-1060512	C	a la izquierda	5	M12	12	47,8	30	19	10,8	3,6	8	12	1,3	8	15			376.32 MXN
03099-20-1060612	C	a la izquierda	6	M12	12	47,8	30	19	10,8	3,6	8	12	1,8	8	15			376.32 MXN
03099-20-1060812	C	a la izquierda	8	M12	12	47,8	30	19	10,8	3,6	8	12	2,3	8	15			376.32 MXN
03099-20-1060616	C	a la izquierda	6	M16	16	60,4	40	26	14,4	4,8	10	16	1,8	15	35			449.68 MXN
03099-20-1060816	C	a la izquierda	8	M16	16	60,4	40	26	14,4	4,8	10	16	2,3	15	35			449.68 MXN
03099-20-1061016	C	a la izquierda	10	M16	16	60,4	40	26	14,4	4,8	10	16	2,8	15	35			449.68 MXN
03099-20-10608201	C	a la izquierda	8	M20x1,5	20	70	50	30	18	6	12	20	2,3	20	60			509.60 MXN
03099-20-10610201	C	a la izquierda	10	M20x1,5	20	70	50	30	18	6	12	20	2,8	20	60			509.60 MXN
03099-20-10612201	C	a la izquierda	12	M20x1,5	20	70	50	30	18	6	12	20	3	20	60			509.60 MXN
03099-20-2040410	A	a la derecha	4	M10	10	38	25	15	9	3	6	10	1	8	14			354.48 MXN
03099-20-2040510	A	a la derecha	5	M10	10	38	25	15	9	3	6	10	1,3	8	14			354.48 MXN
03099-20-2040610	A	a la derecha	6	M10	10	38	25	15	9	3	6	10	1,8	8	14			354.48 MXN
03099-20-2040512	A	a la derecha	5	M12	12	47,8	30	19	10,8	3,6	8	12	1,3	8	15			359.52 MXN
03099-20-2040612	A	a la derecha	6	M12	12	47,8	30	19	10,8	3,6	8	12	1,8	8	15			359.52 MXN
03099-20-2040812	A	a la derecha	8	M12	12	47,8	30	19	10,8	3,6	8	12	2,3	8	15			359.52 MXN
03099-20-2040616	A	a la derecha	6	M16	16	60,4	40	26	14,4	4,8	10	16	1,8	15	35			432.32 MXN
03099-20-2040816	A	a la derecha	8	M16	16	60,4	40	26	14,4	4,8	10	16	2,3	15	35			432.32 MXN
03099-20-2041016	A	a la derecha	10	M16	16	60,4	40	26	14,4	4,8	10	16	2,8	15	35			432.32 MXN
03099-20-20408201	A	a la derecha	8	M20x1,5	20	70	50	30	18	6	12	20	2,3	20	60			479.64 MXN
03099-20-20410201	A	a la derecha	10	M20x1,5	20	70	50	30	18	6	12	20	2,8	20	60			479.64 MXN
03099-20-20412201	A	a la derecha	12	M20x1,5	20	70	50	30	18	6	12	20	3	20	60			479.64 MXN
03099-20-2060410	C	a la derecha	4	M10	10	38	25	15	9	3	6	10	1	8	14			368.20 MXN
03099-20-2060510	C	a la derecha	5	M10	10	38	25	15	9	3	6	10	1,3	8	14			368.20 MXN
03099-20-2060610	C	a la derecha	6	M10	10	38	25	15	9	3	6	10	1,8	8	14			368.20 MXN
03099-20-2060512	C	a la derecha	5	M12	12	47,8	30	19	10,8	3,6	8	12	1,3	8	15			376.32 MXN
03099-20-2060612	C	a la derecha	6	M12	12	47,8	30	19	10,8	3,6	8	12	1,8	8	15			376.32 MXN
03099-20-2060812	C	a la derecha	8	M12	12	47,8	30	19	10,8	3,6	8	12	2,3	8	15			376.32 MXN
03099-20-2060616	C	a la derecha	6	M16	16	60,4	40	26	14,4	4,8	10	16	1,8	15	35			449.68 MXN
03099-20-2060816	C	a la derecha	8	M16	16	60,4	40	26	14,4	4,8	10	16	2,3	15	35			449.68 MXN
03099-20-2061016	C	a la derecha	10	M16	16	60,4	40	26	14,4	4,8	10	16	2,8	15	35			449.68 MXN
03099-20-20608201	C	a la derecha	8	M20x1,5	20	70	50	30	18	6	12	20	2,3	20	60			509.60 MXN
03099-20-20610201	C	a la derecha	10	M20x1,5	20	70	50	30	18	6	12	20	2,8	20	60			509.60 MXN
03099-20-20612201	C	a la derecha	12	M20x1,5	20	70	50	30	18	6	12	20	3	20	60			509.60 MXN

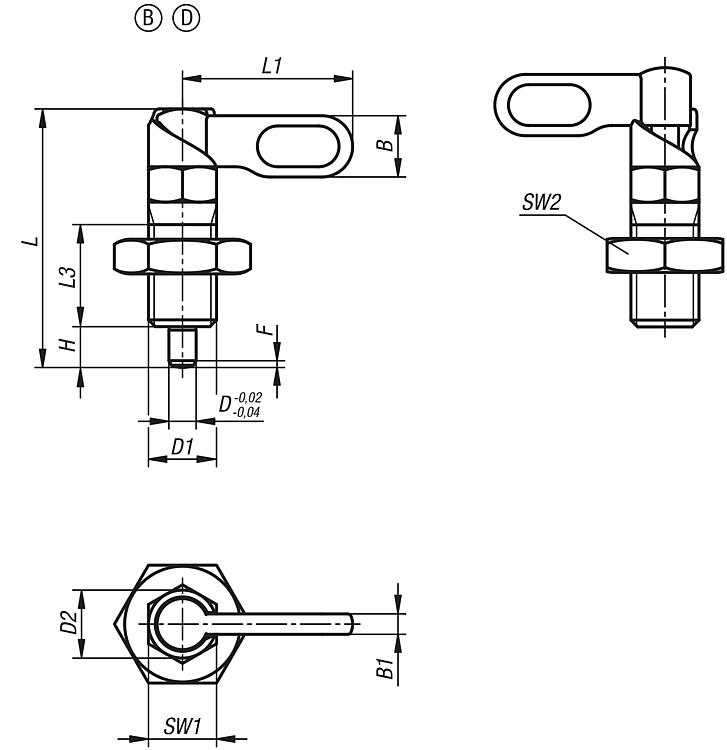

Pasadores de bloqueo con tope, formas B y D

Más información

Planos

Pasadores de bloqueo con tope, formas B y D

Selección/filtro de artículos

Referencia	Forma	Versión 2	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	CAD	Acc.	Precio	Pedir
03099-20-1050410	B	a la izquierda	4	M10	10	38	25	15	9	3	6	10	17	1	8	14			357.84 MXN
03099-20-1050510	B	a la izquierda	5	M10	10	38	25	15	9	3	6	10	17	1,3	8	14			357.84 MXN
03099-20-1050610	B	a la izquierda	6	M10	10	38	25	15	9	3	6	10	17	1,8	8	14			357.84 MXN
03099-20-1050512	B	a la izquierda	5	M12	12	47,8	30	19	10,8	3,6	8	12	19	1,3	8	15			363.16 MXN
03099-20-1050612	B	a la izquierda	6	M12	12	47,8	30	19	10,8	3,6	8	12	19	1,8	8	15			363.16 MXN
03099-20-1050812	B	a la izquierda	8	M12	12	47,8	30	19	10,8	3,6	8	12	19	2,3	8	15			363.16 MXN
03099-20-1050616	B	a la izquierda	6	M16	16	60,4	40	26	14,4	4,8	10	16	24	1,8	15	35			435.96 MXN
03099-20-1050816	B	a la izquierda	8	M16	16	60,4	40	26	14,4	4,8	10	16	24	2,3	15	35			435.96 MXN
03099-20-1051016	B	a la izquierda	10	M16	16	60,4	40	26	14,4	4,8	10	16	24	2,8	15	35			435.96 MXN
03099-20-10508201	B	a la izquierda	8	M20x1,5	20	70	50	30	18	6	12	20	30	2,3	20	60			502.60 MXN
03099-20-10510201	B	a la izquierda	10	M20x1,5	20	70	50	30	18	6	12	20	30	2,8	20	60			502.60 MXN
03099-20-10512201	B	a la izquierda	12	M20x1,5	20	70	50	30	18	6	12	20	30	3	20	60			502.60 MXN
03099-20-1070410	D	a la izquierda	4	M10	10	38	25	15	9	3	6	10	17	1	8	14			371.56 MXN
03099-20-1070510	D	a la izquierda	5	M10	10	38	25	15	9	3	6	10	17	1,3	8	14			371.56 MXN
03099-20-1070610	D	a la izquierda	6	M10	10	38	25	15	9	3	6	10	17	1,8	8	14			371.56 MXN
03099-20-1070512	D	a la izquierda	5	M12	12	47,8	30	19	10,8	3,6	8	12	19	1,3	8	15			379.12 MXN
03099-20-1070612	D	a la izquierda	6	M12	12	47,8	30	19	10,8	3,6	8	12	19	1,8	8	15			379.12 MXN
03099-20-1070812	D	a la izquierda	8	M12	12	47,8	30	19	10,8	3,6	8	12	19	2,3	8	15			379.12 MXN
03099-20-1070616	D	a la izquierda	6	M16	16	60,4	40	26	14,4	4,8	10	16	24	1,8	15	35			453.32 MXN
03099-20-1070816	D	a la izquierda	8	M16	16	60,4	40	26	14,4	4,8	10	16	24	2,3	15	35			453.32 MXN
03099-20-1071016	D	a la izquierda	10	M16	16	60,4	40	26	14,4	4,8	10	16	24	2,8	15	35			453.32 MXN
03099-20-10708201	D	a la izquierda	8	M20x1,5	20	70	50	30	18	6	12	20	30	2,3	20	60			517.72 MXN
03099-20-10710201	D	a la izquierda	10	M20x1,5	20	70	50	30	18	6	12	20	30	2,8	20	60			517.72 MXN
03099-20-10712201	D	a la izquierda	12	M20x1,5	20	70	50	30	18	6	12	20	30	3	20	60			517.72 MXN
03099-20-2050410	B	a la derecha	4	M10	10	38	25	15	9	3	6	10	17	1	8	14			357.84 MXN
03099-20-2050510	B	a la derecha	5	M10	10	38	25	15	9	3	6	10	17	1,3	8	14			357.84 MXN
03099-20-2050610	B	a la derecha	6	M10	10	38	25	15	9	3	6	10	17	1,8	8	14			357.84 MXN
03099-20-2050512	B	a la derecha	5	M12	12	47,8	30	19	10,8	3,6	8	12	19	1,3	8	15			363.16 MXN
03099-20-2050612	B	a la derecha	6	M12	12	47,8	30	19	10,8	3,6	8	12	19	1,8	8	15			363.16 MXN
03099-20-2050812	B	a la derecha	8	M12	12	47,8	30	19	10,8	3,6	8	12	19	2,3	8	15			363.16 MXN
03099-20-2050616	B	a la derecha	6	M16	16	60,4	40	26	14,4	4,8	10	16	24	1,8	15	35			435.96 MXN
03099-20-2050816	B	a la derecha	8	M16	16	60,4	40	26	14,4	4,8	10	16	24	2,3	15	35			435.96 MXN
03099-20-2051016	B	a la derecha	10	M16	16	60,4	40	26	14,4	4,8	10	16	24	2,8	15	35			435.96 MXN
03099-20-20508201	B	a la derecha	8	M20x1,5	20	70	50	30	18	6	12	20	30	2,3	20	60			502.60 MXN
03099-20-20510201	B	a la derecha	10	M20x1,5	20	70	50	30	18	6	12	20	30	2,8	20	60			502.60 MXN
03099-20-20512201	B	a la derecha	12	M20x1,5	20	70	50	30	18	6	12	20	30	3	20	60			502.60 MXN
03099-20-2070410	D	a la derecha	4	M10	10	38	25	15	9	3	6	10	17	1	8	14			371.56 MXN
03099-20-2070510	D	a la derecha	5	M10	10	38	25	15	9	3	6	10	17	1,3	8	14			371.56 MXN
03099-20-2070610	D	a la derecha	6	M10	10	38	25	15	9	3	6	10	17	1,8	8	14			371.56 MXN
03099-20-2070512	D	a la derecha	5	M12	12	47,8	30	19	10,8	3,6	8	12	19	1,3	8	15			379.12 MXN
03099-20-2070612	D	a la derecha	6	M12	12	47,8	30	19	10,8	3,6	8	12	19	1,8	8	15			379.12 MXN
03099-20-2070812	D	a la derecha	8	M12	12	47,8	30	19	10,8	3,6	8	12	19	2,3	8	15			379.12 MXN
03099-20-2070616	D	a la derecha	6	M16	16	60,4	40	26	14,4	4,8	10	16	24	1,8	15	35			453.32 MXN
03099-20-2070816	D	a la derecha	8	M16	16	60,4	40	26	14,4	4,8	10	16	24	2,3	15	35			453.32 MXN
03099-20-2071016	D	a la derecha	10	M16	16	60,4	40	26	14,4	4,8	10	16	24	2,8	15	35			453.32 MXN
03099-20-20708201	D	a la derecha	8	M20x1,5	20	70	50	30	18	6	12	20	30	2,3	20	60			517.72 MXN
03099-20-20710201	D	a la derecha	10	M20x1,5	20	70	50	30	18	6	12	20	30	2,8	20	60			517.72 MXN
03099-20-20712201	D	a la derecha	12	M20x1,5	20	70	50	30	18	6	12	20	30	3	20	60			517.72 MXN
