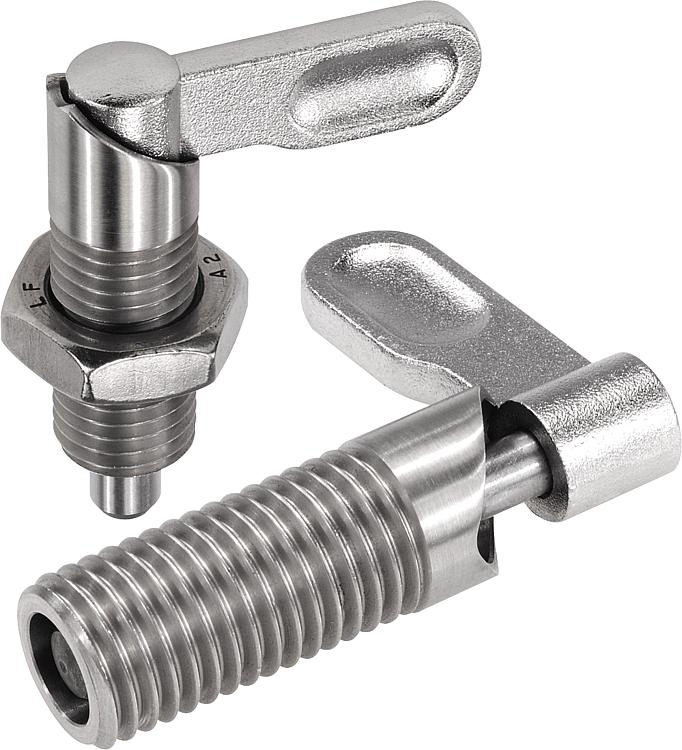

        Pasadores de bloqueo de acero inoxidable

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Acero inoxidable 1.4305.

Versión:Acabado natural. Clavija de bloqueo pulida, no endurecida.Indicación:Los pasadores de bloqueo se utilizan cuando la clavija de bloqueo no debe sobresalir por algún tiempo. Si se gira el pestillo 180°, se recoge la clavija de bloqueo.
Una muesca de cerrojo hace que el pestillo se mantenga en esta posición.Indicación sobre el dibujo:

Forma A: Empuñadura sin recubrimiento, sin tuerca
Forma B: Empuñadura sin recubrimiento con tuerca

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03099 Pasadores de bloqueo de acero inoxidable

280 kB

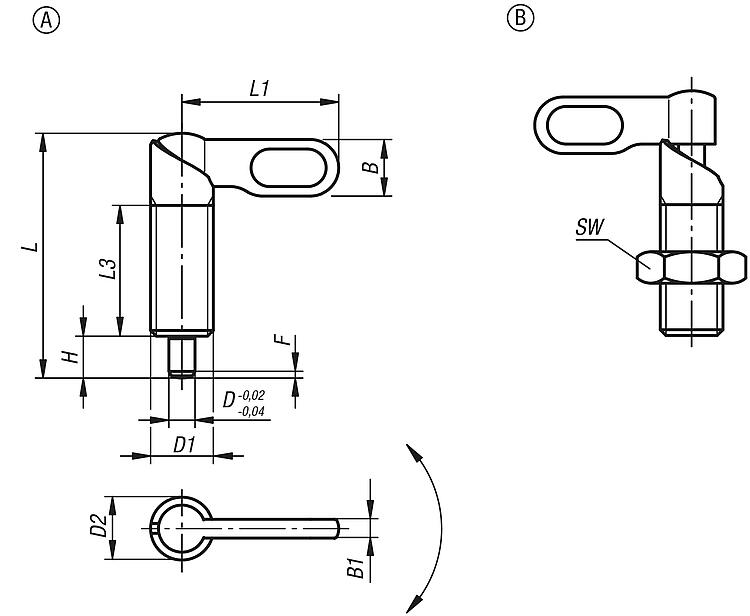

Planos (vista completa)

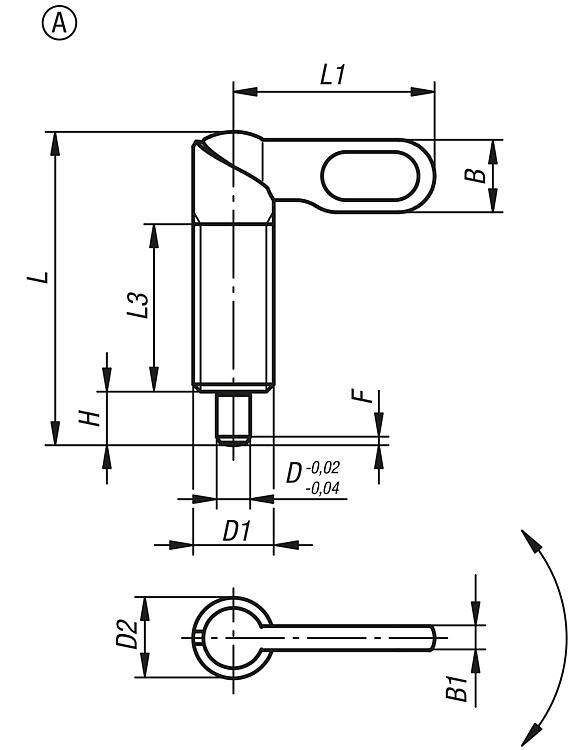

Pasador de bloqueo de acero inoxidable, forma A

Más información

Planos

Pasador de bloqueo de acero inoxidable, forma A

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	L	L1	L3	B	B1	H	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03099-1040410	A	4	M10	10	38	25	20	9	3	6	1	8	14	369.60 MXN
03099-1040510	A	5	M10	10	38	25	20	9	3	6	1,3	8	14	369.60 MXN
03099-1040610	A	6	M10	10	38	25	20	9	3	6	1,8	8	14	369.60 MXN
03099-10404101	A	4	M10x1	10	38	25	20	9	3	6	1	8	14	369.60 MXN
03099-10405101	A	5	M10x1	10	38	25	20	9	3	6	1,3	8	14	369.60 MXN
03099-10406101	A	6	M10x1	10	38	25	20	9	3	6	1,8	8	14	369.60 MXN
03099-1040512	A	5	M12	12	46,8	30	25	10,8	3,6	8	1,3	8	15	403.20 MXN
03099-1040612	A	6	M12	12	46,8	30	25	10,8	3,6	8	1,8	8	15	403.20 MXN
03099-1040812	A	8	M12	12	46,8	30	25	10,8	3,6	8	2,3	8	15	403.20 MXN
03099-10405121	A	5	M12x1,5	12	46,8	30	25	10,8	3,6	8	1,3	8	15	403.20 MXN
03099-10406121	A	6	M12x1,5	12	46,8	30	25	10,8	3,6	8	1,8	8	15	403.20 MXN
03099-10408121	A	8	M12x1,5	12	46,8	30	25	10,8	3,6	8	2,3	8	15	403.20 MXN
03099-1040616	A	6	M16	16	60,4	40	32	14,4	4,8	10	1,8	15	35	443.80 MXN
03099-1040816	A	8	M16	16	60,4	40	32	14,4	4,8	10	2,3	15	35	443.80 MXN
03099-1041016	A	10	M16	16	60,4	40	32	14,4	4,8	10	2,8	15	35	443.80 MXN
03099-10406161	A	6	M16x1,5	16	60,4	40	32	14,4	4,8	10	1,8	15	35	443.80 MXN
03099-10408161	A	8	M16x1,5	16	60,4	40	32	14,4	4,8	10	2,3	15	35	443.80 MXN
03099-10410161	A	10	M16x1,5	16	60,4	40	32	14,4	4,8	10	2,8	15	35	443.80 MXN
03099-1040820	A	8	M20	20	70	50	35	18	6	12	2,3	20	60	527.24 MXN
03099-1041020	A	10	M20	20	70	50	35	18	6	12	2,8	20	60	527.24 MXN
03099-1041220	A	12	M20	20	70	50	35	18	6	12	3	20	60	527.24 MXN
03099-10408201	A	8	M20x1,5	20	70	50	35	18	6	12	2,3	20	60	527.24 MXN
03099-10410201	A	10	M20x1,5	20	70	50	35	18	6	12	2,8	20	60	527.24 MXN
03099-10412201	A	12	M20x1,5	20	70	50	35	18	6	12	3	20	60	527.24 MXN

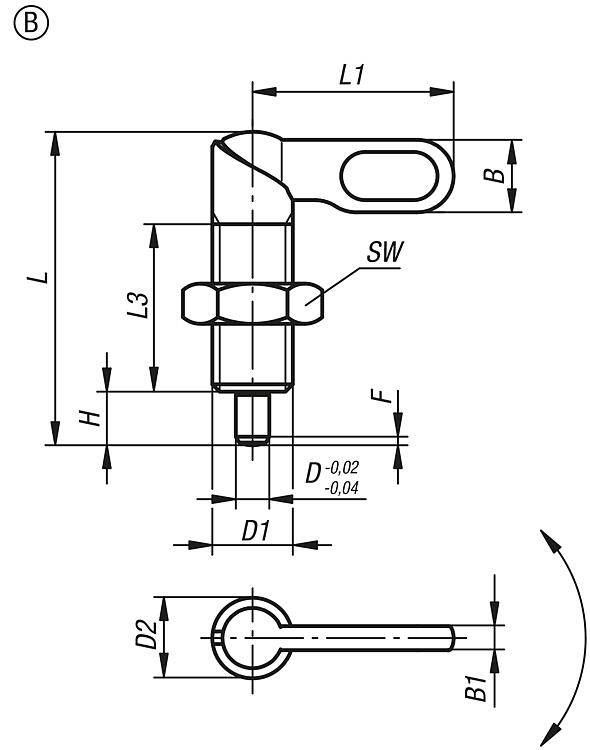

Pasador de bloqueo de acero inoxidable, forma B

Más información

Planos

Pasador de bloqueo de acero inoxidable, forma B

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	L	L1	L3	B	B1	H	SW	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03099-1050410	B	4	M10	10	38	25	20	9	3	6	17	1	8	14	378.56 MXN
03099-1050510	B	5	M10	10	38	25	20	9	3	6	17	1,3	8	14	378.56 MXN
03099-1050610	B	6	M10	10	38	25	20	9	3	6	17	1,8	8	14	378.56 MXN
03099-10504101	B	4	M10x1	10	38	25	20	9	3	6	17	1	8	14	378.56 MXN
03099-10505101	B	5	M10x1	10	38	25	20	9	3	6	17	1,3	8	14	378.56 MXN
03099-10506101	B	6	M10x1	10	38	25	20	9	3	6	17	1,8	8	14	378.56 MXN
03099-1050512	B	5	M12	12	46,8	30	25	10,8	3,6	8	19	1,3	8	15	416.92 MXN
03099-1050612	B	6	M12	12	46,8	30	25	10,8	3,6	8	19	1,8	8	15	416.92 MXN
03099-1050812	B	8	M12	12	46,8	30	25	10,8	3,6	8	19	2,3	8	15	416.92 MXN
03099-10505121	B	5	M12x1,5	12	46,8	30	25	10,8	3,6	8	19	1,3	8	15	416.92 MXN
03099-10506121	B	6	M12x1,5	12	46,8	30	25	10,8	3,6	8	19	1,8	8	15	416.92 MXN
03099-10508121	B	8	M12x1,5	12	46,8	30	25	10,8	3,6	8	19	2,3	8	15	416.92 MXN
03099-1050616	B	6	M16	16	60,4	40	32	14,4	4,8	10	24	1,8	15	35	468.16 MXN
03099-1050816	B	8	M16	16	60,4	40	32	14,4	4,8	10	24	2,3	15	35	468.16 MXN
03099-1051016	B	10	M16	16	60,4	40	32	14,4	4,8	10	24	2,8	15	35	468.16 MXN
03099-10506161	B	6	M16x1,5	16	60,4	40	32	14,4	4,8	10	24	1,8	15	35	468.16 MXN
03099-10508161	B	8	M16x1,5	16	60,4	40	32	14,4	4,8	10	24	2,3	15	35	468.16 MXN
03099-10510161	B	10	M16x1,5	16	60,4	40	32	14,4	4,8	10	24	2,8	15	35	468.16 MXN
03099-1050820	B	8	M20	20	70	50	35	18	6	12	30	2,3	20	60	582.68 MXN
03099-1051020	B	10	M20	20	70	50	35	18	6	12	30	2,8	20	60	582.68 MXN
03099-1051220	B	12	M20	20	70	50	35	18	6	12	30	3	20	60	582.68 MXN
03099-10508201	B	8	M20x1,5	20	70	50	35	18	6	12	30	2,3	20	60	582.68 MXN
03099-10510201	B	10	M20x1,5	20	70	50	35	18	6	12	30	2,8	20	60	582.68 MXN
03099-10512201	B	12	M20x1,5	20	70	50	35	18	6	12	30	3	20	60	582.68 MXN
