        Tapones roscados de plástico para tubos redondos

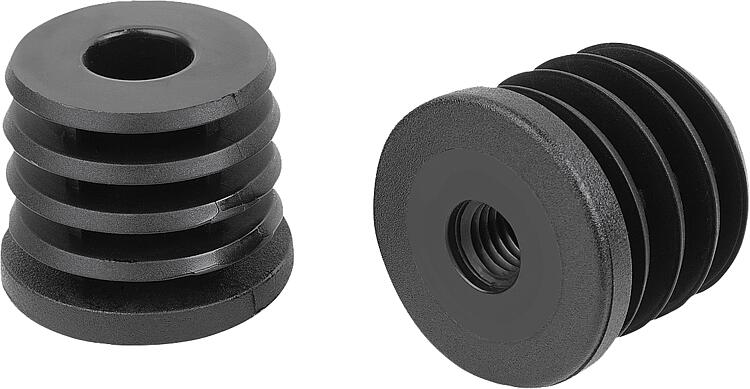

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo base de poliamida.Versión:Estructura base negra.Indicación:Los tapones roscados se utilizan para la fijación sencilla de pies regulables y pies articulados en tubos.Montaje:El montaje se puede realizar mediante presión manual o golpeando con un martillo de plástico.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 27836-05 Tapones roscados de plástico para tubos redondos

200 kB

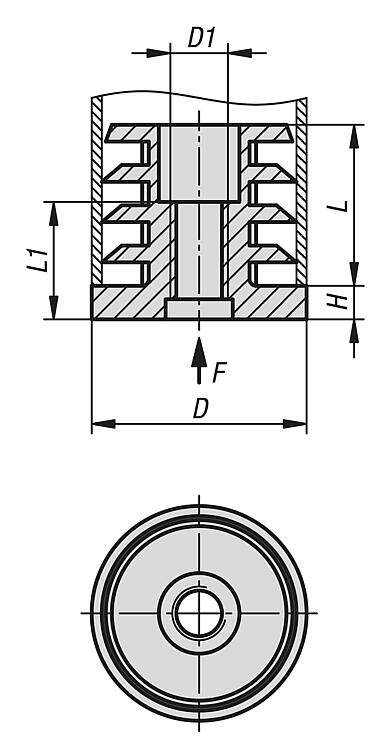

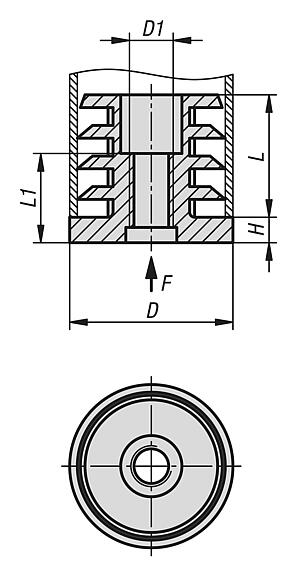

Planos

Selección/filtro de artículos

Referencia	D	D1	H	L	L1	Capacidad de carga máx. kN (solo con carga estática)	Adecuado para	Precio
27836-05-0022081520	22	M8	5	16,5	14,5	2	Ø22x1,5-2	15.40 MXN
27836-05-0025081520	25	M8	5	16,5	14,5	2	Ø25x1,5-2	17.64 MXN
27836-05-0028081520	28	M8	5	16,5	14,5	2	Ø28x1,5-2	20.16 MXN
27836-05-0030081520	30	M8	5	16,5	14,5	2	Ø30x1,5-2	21.84 MXN
27836-05-0032081520	32	M8	5	24	14,5	2	Ø32x1,5-2	24.36 MXN
27836-05-0035081520	35	M8	5	24	14,5	2	Ø35x1,5-2	27.44 MXN
27836-05-0038081520	38	M8	5	24	14,5	2	Ø38x1,5-2	38.92 MXN
27836-05-0040081520	40	M8	5	24	14,5	2	Ø40x1,5-2	39.20 MXN
27836-05-0042081520	42	M8	5	24	14,5	2	Ø42x1,5-2	45.08 MXN
27836-05-0045081520	45	M8	5	24	14,5	2	Ø45x1,5-2	49.56 MXN
27836-05-0050081520	50	M8	5	24	14,5	2	Ø50x1,5-2	55.16 MXN
27836-05-0051081016	50,8	M8	5	24	14,5	2	Ø50,8x1-1,6	61.60 MXN
27836-05-0022101520	22	M10	5	16,5	14,5	2	Ø22x1,5-2	14.28 MXN
27836-05-0025101520	25	M10	5	16,5	14,5	2	Ø25x1,5-2	16.80 MXN
27836-05-0028101520	28	M10	5	16,5	14,5	2	Ø28x1,5-2	19.60 MXN
27836-05-0030101520	30	M10	5	16,5	14,5	2	Ø30x1,5-2	20.44 MXN
27836-05-0032101520	32	M10	5	24	14,5	2	Ø32x1,5-2	22.96 MXN
27836-05-0035101520	35	M10	5	24	14,5	2	Ø35x1,5-2	27.16 MXN
27836-05-0038101520	38	M10	5	24	14,5	2	Ø38x1,5-2	37.80 MXN
27836-05-0040101520	40	M10	5	24	14,5	2	Ø40x1,5-2	38.08 MXN
27836-05-0042101520	42	M10	5	24	14,5	2	Ø42x1,5-2	41.44 MXN
27836-05-0045101520	45	M10	5	24	14,5	2	Ø45x1,5-2	45.36 MXN
27836-05-0050101520	50	M10	5	24	14,5	2	Ø50x1,5-2	52.64 MXN
27836-05-0051101016	50,8	M10	5	24	14,5	2	Ø50,8x1-1,6	57.12 MXN
27836-05-0061100813	60	M10	5	32	17	2	Ø60x0,8-1,25	117.88 MXN
27836-05-0025121520	25	M12	5	16,5	14,5	2	Ø25x1,5-2	16.24 MXN
27836-05-0028121520	28	M12	5	16,5	14,5	2	Ø28x1,5-2	18.76 MXN
27836-05-0030121520	30	M12	5	16,5	14,5	2	Ø30x1,5-2	19.88 MXN
27836-05-0032121520	32	M12	5	24	14,5	2	Ø32x1,5-2	22.12 MXN
27836-05-0035121520	35	M12	5	24	14,5	2	Ø35x1,5-2	26.04 MXN
27836-05-0038121520	38	M12	5	24	14,5	2	Ø38x1,5-2	36.96 MXN
27836-05-0040121520	40	M12	5	24	14,5	2	Ø40x1,5-2	37.24 MXN
27836-05-0042121520	42	M12	5	24	14,5	2	Ø42x1,5-2	39.48 MXN
27836-05-0045121520	45	M12	5	24	14,5	2	Ø45x1,5-2	42.84 MXN
27836-05-0050121520	50	M12	5	24	14,5	2	Ø50x1,5-2	51.52 MXN
27836-05-0051121016	50,8	M12	5	24	14,5	2	Ø50,8x1-1,6	53.20 MXN
