        Carriles guía DryLin® T

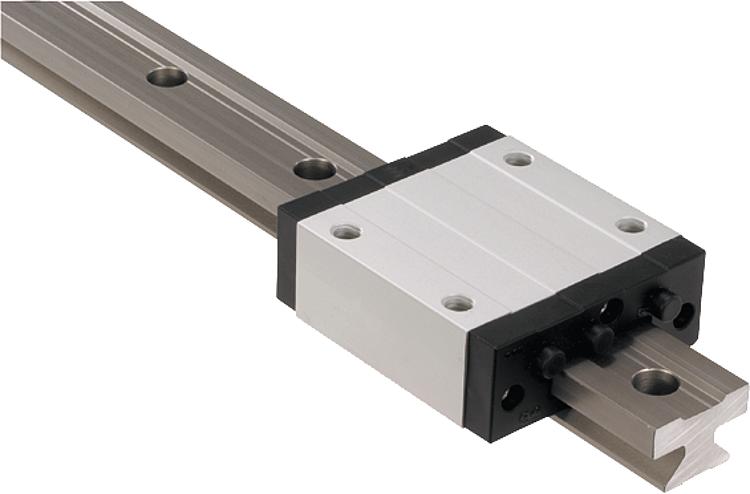

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Perfil extruido EN AW-6060.Versión:Recubierto con Eloxal duro, 50 µm. Dureza de 500 HV.Indicación:El carril de aluminio presenta una buena conductividad térmica y solo se calienta con el valor nominal a velocidades muy altas y constantes.

** Indicar la longitud L2 = 20 mm.
* Indicar la longitud L = 500 mm.
Posibilidad de indicar las longitudes L2 y L solo con mm enteros.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21200 Carriles guía DryLin® T

110 kB

Datos técnicos para guías de carro

94,2 kB

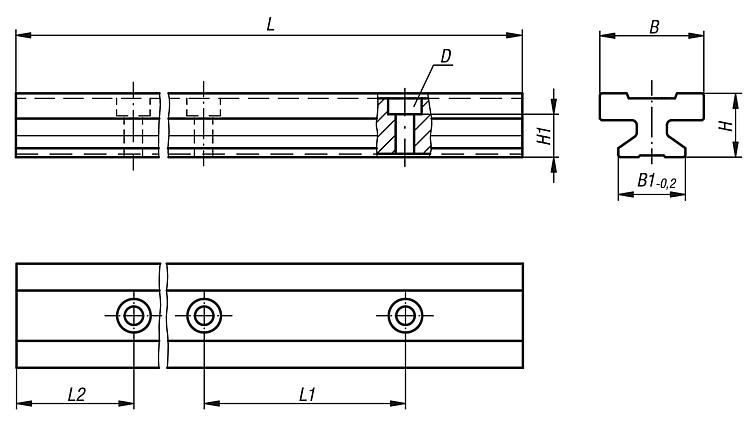

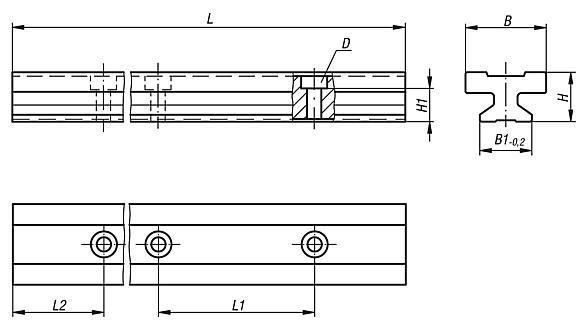

Planos

Selección/filtro de artículos

Referencia	Tamaño	L máx.	L2	B	B1	D Para tornillo DIN 912	H	H1	L1	Precio
21200-1530X3960	15	3960	30	22	15	M4	15,5	10	60	7,418.60 MXN
21200-2030X3960	20	3960	30	31	20	M5	19	12,3	60	7,593.60 MXN
21200-2530X3960	25	3960	30	34	23	M6	21,5	13,8	60	9,039.52 MXN
21200-3020X3960	30	3960	20	40	28	M8	26	15,8	80	11,019.68 MXN

Referencia	Versión 1	Tamaño	L máx.	L	L2	L2 mín.	L2 máx.	B	B1	D Para tornillo DIN 912	H	H1	L1	Precio
21200-15*X	L2 y L específico del cliente	15	3960	*	**	20	49	22	15	M4	15,5	10	60	A petición
21200-20*X	L2 y L específico del cliente	20	3960	*	**	20	49	31	20	M5	19	12,3	60	A petición
21200-25*X	L2 y L específico del cliente	25	3960	*	**	20	49	34	23	M6	21,5	13,8	60	A petición
21200-30*X	L2 y L específico del cliente	30	3960	*	**	20	49	40	28	M8	26	15,8	80	A petición
