        Correas dentadas Perfil HTD 3M

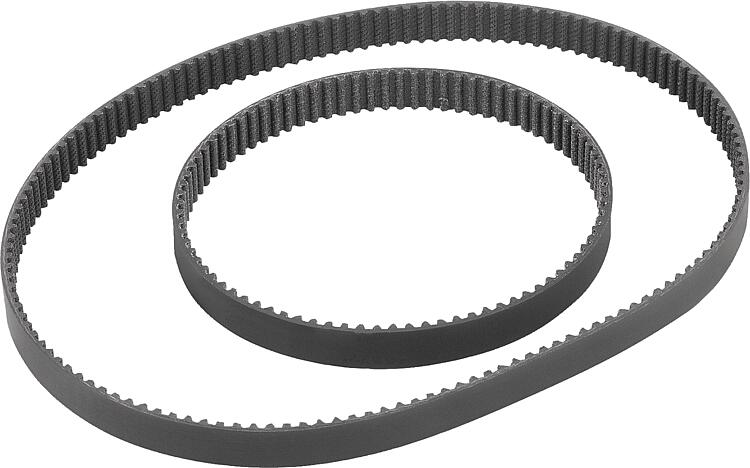

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Dorso de las correas y dientes de las correas CR.
Cuerdas de tracción de trama de vidrio.
Tejido de la cubierta dentada de poliamida.Indicación:Correas dentadas sin fin con perfil en forma de arco según ISO 13050 con división métrica. Mediante la forma semicircular del contorno dentado se logra una seguridad especialmente elevada respecto a un salto de diente, unido a un engranaje dentado muy concéntrico.
Mediante el engranaje dentado redondo se reduce considerablemente el ruido de funcionamiento.
Las correas dentadas son robustas, económicas y versátiles.Rango de temperatura:Desde -20 °C hasta +100 °CVentajas:- Velocidad de las correas vmax admisible 50 m/s
- Potencia transmisible hasta 2,39 kW
- Revoluciones admisibles hasta 14000 r.p.m.
- Poco mantenimiento y ruido
- Muy buena resistencia química, sobre todo contra aceites, grasas y carburantes
- Posicionamiento exacto y ángulo fiableCaracterísticas especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22062 Correas dentadas Perfil HTD 3M

154 kB

Indicación técnica para correas dentadas 22062

743 kB

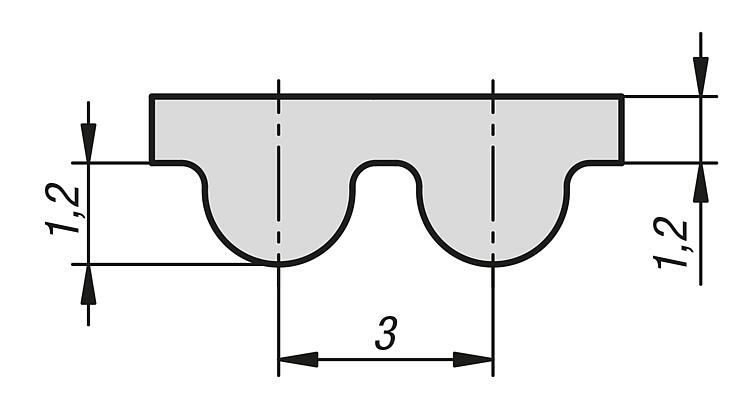

Planos

Selección/filtro de artículos

Referencia	Perfil	Anchura de correa	Longitud efectiva	Número de dientes	Precio
22062-0309X0201	HTD3M	9	201	67	100.80 MXN
22062-0309X0210	HTD3M	9	210	70	106.96 MXN
22062-0309X0213	HTD3M	9	213	71	106.96 MXN
22062-0309X0216	HTD3M	9	216	72	106.96 MXN
22062-0309X0225	HTD3M	9	225	75	106.96 MXN
22062-0309X0240	HTD3M	9	240	80	106.96 MXN
22062-0309X0252	HTD3M	9	252	84	106.96 MXN
22062-0309X0255	HTD3M	9	255	85	106.96 MXN
22062-0309X0267	HTD3M	9	267	89	106.96 MXN
22062-0309X0300	HTD3M	9	300	100	114.52 MXN
22062-0309X0312	HTD3M	9	312	104	114.52 MXN
22062-0309X0318	HTD3M	9	318	106	114.52 MXN
22062-0309X0330	HTD3M	9	330	110	120.40 MXN
22062-0309X0336	HTD3M	9	336	112	120.40 MXN
22062-0309X0339	HTD3M	9	339	113	120.40 MXN
22062-0309X0357	HTD3M	9	357	119	126.84 MXN
22062-0309X0363	HTD3M	9	363	121	121.52 MXN
22062-0309X0384	HTD3M	9	384	128	121.52 MXN
22062-0309X0390	HTD3M	9	390	130	121.52 MXN
22062-0309X0420	HTD3M	9	420	140	126.56 MXN
22062-0309X0447	HTD3M	9	447	149	126.56 MXN
22062-0309X0474	HTD3M	9	474	158	129.08 MXN
22062-0309X0480	HTD3M	9	480	160	129.08 MXN
22062-0309X0501	HTD3M	9	501	167	133.56 MXN
22062-0309X0513	HTD3M	9	513	171	133.56 MXN
22062-0309X0525	HTD3M	9	525	175	133.56 MXN
22062-0309X0537	HTD3M	9	537	179	136.36 MXN
22062-0309X0564	HTD3M	9	564	188	146.72 MXN
22062-0309X0570	HTD3M	9	570	190	146.72 MXN
22062-0309X0606	HTD3M	9	606	202	149.80 MXN
22062-0309X0612	HTD3M	9	612	204	149.80 MXN
22062-0309X0633	HTD3M	9	633	211	149.80 MXN
22062-0309X0669	HTD3M	9	669	223	155.96 MXN
22062-0309X0711	HTD3M	9	711	237	162.40 MXN
22062-0309X0822	HTD3M	9	822	274	168.56 MXN
22062-0309X0843	HTD3M	9	843	281	168.56 MXN
22062-0309X0882	HTD3M	9	882	294	183.68 MXN
22062-0309X0945	HTD3M	9	945	315	199.08 MXN
22062-0309X1002	HTD3M	9	1002	334	208.04 MXN
22062-0309X1041	HTD3M	9	1041	347	208.04 MXN
22062-0309X1068	HTD3M	9	1068	356	208.04 MXN
22062-0309X1071	HTD3M	9	1071	357	208.04 MXN
22062-0309X1125	HTD3M	9	1125	375	230.72 MXN
22062-0309X1245	HTD3M	9	1245	415	241.64 MXN
22062-0309X1500	HTD3M	9	1500	500	286.72 MXN
22062-0309X1569	HTD3M	9	1569	523	298.76 MXN
22062-0315X0201	HTD3M	15	201	67	165.20 MXN
22062-0315X0210	HTD3M	15	210	70	165.20 MXN
22062-0315X0213	HTD3M	15	213	71	165.20 MXN
22062-0315X0216	HTD3M	15	216	72	165.20 MXN
22062-0315X0225	HTD3M	15	225	75	168.56 MXN
22062-0315X0240	HTD3M	15	240	80	168.56 MXN
22062-0315X0252	HTD3M	15	252	84	168.56 MXN
22062-0315X0255	HTD3M	15	255	85	168.56 MXN
22062-0315X0267	HTD3M	15	267	89	171.64 MXN
22062-0315X0300	HTD3M	15	300	100	175.00 MXN
22062-0315X0312	HTD3M	15	312	104	180.88 MXN
22062-0315X0318	HTD3M	15	318	106	184.24 MXN
22062-0315X0330	HTD3M	15	330	110	184.24 MXN
22062-0315X0336	HTD3M	15	336	112	184.24 MXN
22062-0315X0339	HTD3M	15	339	113	184.24 MXN
22062-0315X0357	HTD3M	15	357	119	189.00 MXN
22062-0315X0363	HTD3M	15	363	121	189.00 MXN
22062-0315X0384	HTD3M	15	384	128	192.36 MXN
22062-0315X0390	HTD3M	15	390	130	192.36 MXN
22062-0315X0420	HTD3M	15	420	140	192.36 MXN
22062-0315X0447	HTD3M	15	447	149	201.60 MXN
22062-0315X0474	HTD3M	15	474	158	211.68 MXN
22062-0315X0480	HTD3M	15	480	160	211.68 MXN
22062-0315X0501	HTD3M	15	501	167	215.04 MXN
22062-0315X0513	HTD3M	15	513	171	221.48 MXN
22062-0315X0525	HTD3M	15	525	175	221.48 MXN
22062-0315X0537	HTD3M	15	537	179	221.48 MXN
22062-0315X0564	HTD3M	15	564	188	228.20 MXN
22062-0315X0570	HTD3M	15	570	190	228.20 MXN
22062-0315X0606	HTD3M	15	606	202	234.92 MXN
22062-0315X0612	HTD3M	15	612	204	234.92 MXN
22062-0315X0633	HTD3M	15	633	211	237.72 MXN
22062-0315X0669	HTD3M	15	669	223	245.84 MXN
22062-0315X0711	HTD3M	15	711	237	252.56 MXN
22062-0315X0822	HTD3M	15	822	274	273.84 MXN
22062-0315X0843	HTD3M	15	843	281	273.84 MXN
22062-0315X0882	HTD3M	15	882	294	273.84 MXN
22062-0315X0945	HTD3M	15	945	315	316.68 MXN
22062-0315X1002	HTD3M	15	1002	334	339.64 MXN
22062-0315X1041	HTD3M	15	1041	347	353.64 MXN
22062-0315X1068	HTD3M	15	1068	356	353.64 MXN
22062-0315X1071	HTD3M	15	1071	357	353.64 MXN
22062-0315X1125	HTD3M	15	1125	375	358.96 MXN
22062-0315X1245	HTD3M	15	1245	415	382.48 MXN
22062-0315X1500	HTD3M	15	1500	500	429.80 MXN
22062-0315X1569	HTD3M	15	1569	523	450.52 MXN
