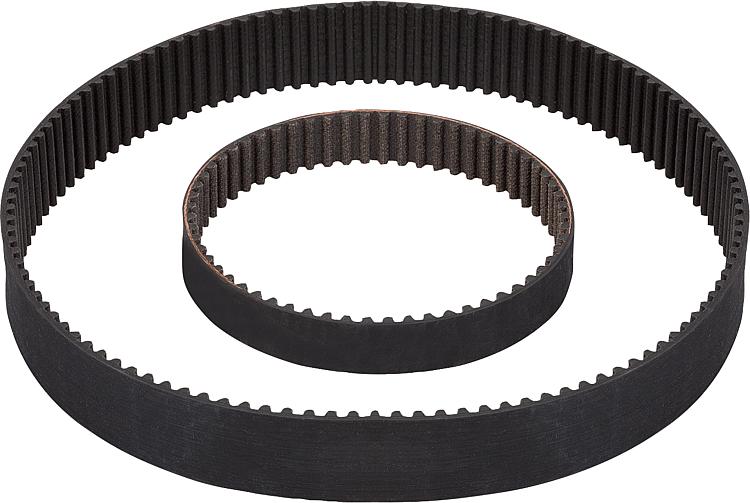

        Correas dentadas perfil HTD 5M

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Dorso de las correas y dientes de las correas CR.
Cuerdas de tracción de trama de vidrio.
Tejido de la cubierta dentada de poliamida.Indicación:Correas dentadas sin fin con perfil en forma de arco según ISO 13050 con división métrica. Mediante la forma semicircular del contorno dentado se logra una seguridad especialmente elevada respecto a un salto de diente, unido a un engranaje dentado muy concéntrico.
Mediante el engranaje dentado redondo se reduce considerablemente el ruido de funcionamiento.
Las correas dentadas son robustas, económicas y versátiles.Rango de temperatura:Desde -20 °C hasta +100 °CCaracterísticas:- Velocidad de las correas vmax admisible 50 m/s
- Potencia transmisible hasta 8,42 kW
- Revoluciones admisibles hasta 14000 r.p.m.
- Poco mantenimiento y ruido
- Muy buena resistencia química, sobre todo contra aceites, grasas y carburantes
- Posicionamiento exacto y ángulo fiableCaracterísticas especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22062 Correas dentadasperfil HTD 5M

168 kB

Indicación técnica para correas dentadas 22062

743 kB

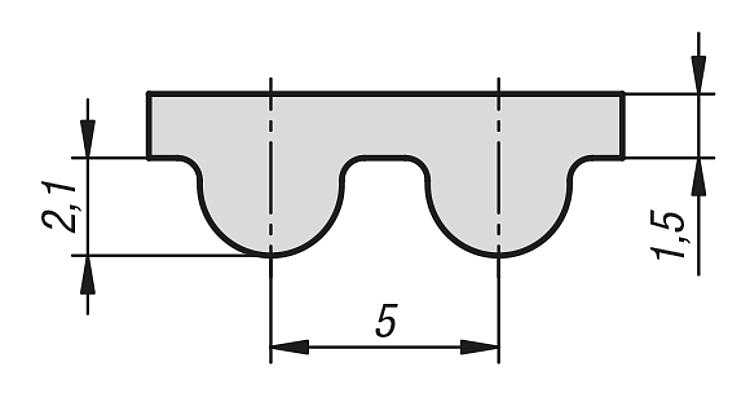

Planos

Selección/filtro de artículos

Referencia	Anchura de correa	Número de dientes	Longitud efectiva	Precio
22062-0515X0275	15	55	275	204.12 MXN
22062-0515X0300	15	60	300	217.28 MXN
22062-0515X0330	15	66	330	219.80 MXN
22062-0515X0350	15	70	350	221.20 MXN
22062-0515X0375	15	75	375	228.76 MXN
22062-0515X0385	15	77	385	237.44 MXN
22062-0515X0400	15	80	400	237.44 MXN
22062-0515X0425	15	85	425	241.64 MXN
22062-0515X0450	15	90	450	248.08 MXN
22062-0515X0460	15	92	460	250.60 MXN
22062-0515X0475	15	95	475	255.08 MXN
22062-0515X0500	15	100	500	256.76 MXN
22062-0515X0535	15	107	535	270.76 MXN
22062-0515X0550	15	110	550	274.40 MXN
22062-0515X0565	15	113	565	277.76 MXN
22062-0515X0600	15	120	600	281.68 MXN
22062-0515X0615	15	123	615	281.68 MXN
22062-0515X0620	15	124	620	283.36 MXN
22062-0515X0630	15	126	630	286.44 MXN
22062-0515X0635	15	127	635	286.44 MXN
22062-0515X0665	15	133	665	292.04 MXN
22062-0515X0700	15	140	700	305.76 MXN
22062-0515X0710	15	142	710	313.04 MXN
22062-0515X0740	15	148	740	316.96 MXN
22062-0515X0755	15	151	755	321.72 MXN
22062-0515X0800	15	160	800	325.64 MXN
22062-0515X0835	15	167	835	332.36 MXN
22062-0515X0840	15	168	840	336.00 MXN
22062-0515X0860	15	172	860	345.52 MXN
22062-0515X0890	15	178	890	352.52 MXN
22062-0515X0900	15	180	900	357.00 MXN
22062-0515X0925	15	185	925	365.96 MXN
22062-0515X0950	15	190	950	370.16 MXN
22062-0515X1000	15	200	1000	372.12 MXN
22062-0515X1050	15	210	1050	392.56 MXN
22062-0515X1125	15	225	1125	407.40 MXN
22062-0515X1200	15	240	1200	418.88 MXN
22062-0515X1270	15	254	1270	434.00 MXN
22062-0515X1420	15	284	1420	487.20 MXN
22062-0515X1500	15	300	1500	538.72 MXN
22062-0515X1595	15	319	1595	649.60 MXN
22062-0515X1690	15	338	1690	689.36 MXN
22062-0515X1800	15	360	1800	748.44 MXN
22062-0515X2000	15	400	2000	810.88 MXN
22062-0525X0275	25	55	275	323.40 MXN
22062-0525X0300	25	60	300	339.92 MXN
22062-0525X0330	25	66	330	352.52 MXN
22062-0525X0350	25	70	350	365.96 MXN
22062-0525X0375	25	75	375	376.60 MXN
22062-0525X0385	25	77	385	383.60 MXN
22062-0525X0400	25	80	400	383.60 MXN
22062-0525X0425	25	85	425	399.00 MXN
22062-0525X0450	25	90	450	407.40 MXN
22062-0525X0460	25	92	460	412.16 MXN
22062-0525X0475	25	95	475	416.36 MXN
22062-0525X0500	25	100	500	429.24 MXN
22062-0525X0535	25	107	535	441.00 MXN
22062-0525X0550	25	110	550	448.00 MXN
22062-0525X0565	25	113	565	454.72 MXN
22062-0525X0600	25	120	600	465.36 MXN
22062-0525X0615	25	123	615	467.88 MXN
22062-0525X0620	25	124	620	472.08 MXN
22062-0525X0630	25	126	630	474.04 MXN
22062-0525X0635	25	127	635	476.56 MXN
22062-0525X0665	25	133	665	487.20 MXN
22062-0525X0700	25	140	700	496.16 MXN
22062-0525X0710	25	142	710	504.56 MXN
22062-0525X0740	25	148	740	516.88 MXN
22062-0525X0755	25	151	755	534.52 MXN
22062-0525X0800	25	160	800	544.88 MXN
22062-0525X0835	25	167	835	552.16 MXN
22062-0525X0840	25	168	840	562.80 MXN
22062-0525X0860	25	172	860	571.76 MXN
22062-0525X0890	25	178	890	580.16 MXN
22062-0525X0900	25	180	900	591.36 MXN
22062-0525X0925	25	185	925	600.60 MXN
22062-0525X0950	25	190	950	609.28 MXN
22062-0525X1000	25	200	1000	615.72 MXN
22062-0525X1050	25	210	1050	636.44 MXN
22062-0525X1125	25	225	1125	675.92 MXN
22062-0525X1200	25	240	1200	698.04 MXN
22062-0525X1270	25	254	1270	713.16 MXN
22062-0525X1420	25	284	1420	801.92 MXN
22062-0525X1500	25	300	1500	889.28 MXN
22062-0525X1595	25	319	1595	979.44 MXN
22062-0525X1690	25	338	1690	1,032.64 MXN
22062-0525X1800	25	360	1800	1,241.52 MXN
22062-0525X2000	25	400	2000	1,347.08 MXN
