Correas dentadas perfil HTD 8M

Volver

Productos
- Vista general de productos
  - Sistemas y componentes para la construcción de plantas y máquinas
    - Tecnología de accionamiento
      - Poleas de correas dentadas, árboles dentados, correas dentadas
        Correas dentadas perfil HTD 8M

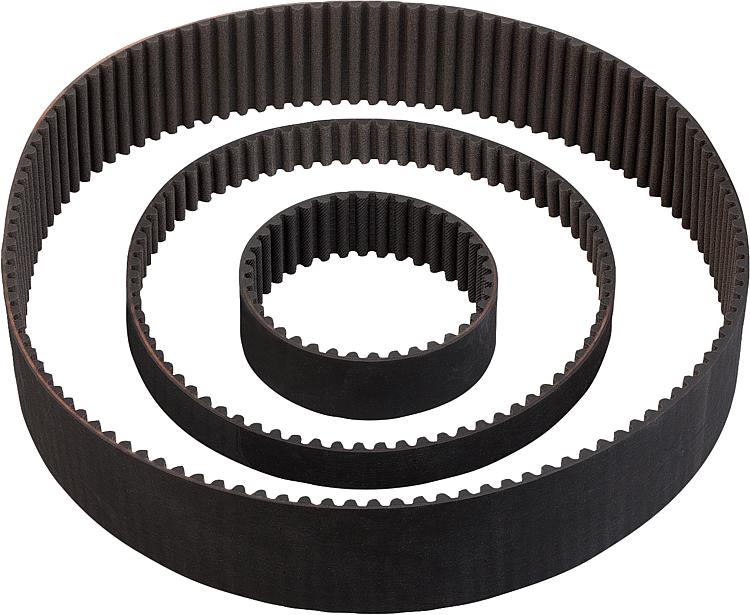

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Dorso de las correas y dientes de las correas CR.
Cuerdas de tracción de trama de vidrio.
Tejido de la cubierta dentada de poliamida.Indicación:Correas dentadas sin fin con perfil en forma de arco según ISO 13050 con división métrica. Mediante la forma semicircular del contorno dentado se logra una seguridad especialmente elevada respecto a un salto de diente, unido a un engranaje dentado muy concéntrico.
Mediante el engranaje dentado redondo se reduce considerablemente el ruido de funcionamiento.
Las correas dentadas son robustas, económicas y versátiles.Rango de temperatura:Desde -20 °C hasta +100 °CCaracterísticas:- Velocidad de las correas vmax admisible 50 m/s
- Potencia transmisible hasta 99,1 kW
- Revoluciones admisibles hasta 6000 r.p.m.
- Poco mantenimiento y ruido
- Muy buena resistencia química, sobre todo contra aceites, grasas y carburantes
- Posicionamiento exacto y ángulo fiableCaracterísticas especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22062 Correas dentadasperfil HTD 8M

216 kB

Indicación técnica para correas dentadas 22062

743 kB

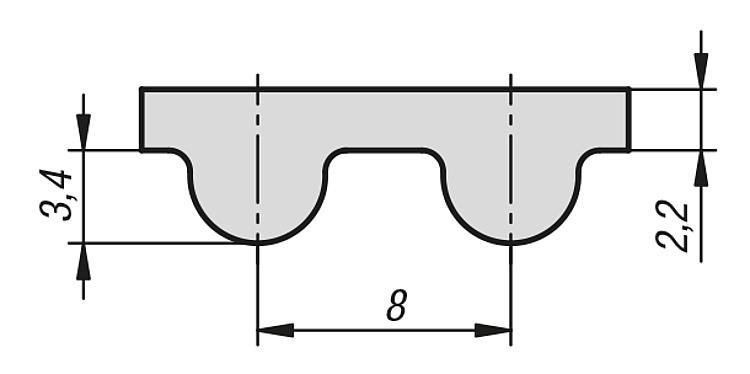

Planos

Selección/filtro de artículos

Referencia	Anchura de correa	Número de dientes	Longitud efectiva	Precio
22062-0820X0288	20	36	288	208.04 MXN
22062-0820X0304	20	38	304	220.92 MXN
22062-0820X0352	20	44	352	238.28 MXN
22062-0820X0376	20	47	376	253.12 MXN
22062-0820X0400	20	50	400	271.04 MXN
22062-0820X0416	20	52	416	271.04 MXN
22062-0820X0424	20	53	424	288.12 MXN
22062-0820X0480	20	60	480	315.28 MXN
22062-0820X0560	20	70	560	359.80 MXN
22062-0820X0600	20	75	600	372.12 MXN
22062-0820X0640	20	80	640	394.52 MXN
22062-0820X0656	20	82	656	411.88 MXN
22062-0820X0688	20	86	688	424.76 MXN
22062-0820X0720	20	90	720	424.76 MXN
22062-0820X0784	20	98	784	446.32 MXN
22062-0820X0800	20	100	800	451.36 MXN
22062-0820X0880	20	110	880	480.76 MXN
22062-0820X0920	20	115	920	503.72 MXN
22062-0820X0960	20	120	960	513.52 MXN
22062-0820X1040	20	130	1040	553.28 MXN
22062-0820X1120	20	140	1120	577.92 MXN
22062-0820X1160	20	145	1160	595.56 MXN
22062-0820X1200	20	150	1200	610.68 MXN
22062-0820X1280	20	160	1280	643.16 MXN
22062-0820X1304	20	163	1304	652.96 MXN
22062-0820X1360	20	170	1360	672.84 MXN
22062-0820X1424	20	178	1424	682.36 MXN
22062-0820X1440	20	180	1440	697.48 MXN
22062-0820X1520	20	190	1520	729.40 MXN
22062-0820X1600	20	200	1600	751.52 MXN
22062-0820X1760	20	220	1760	818.72 MXN
22062-0820X1800	20	225	1800	831.60 MXN
22062-0820X2000	20	250	2000	922.60 MXN
22062-0820X2248	20	281	2248	997.08 MXN
22062-0820X2400	20	300	2400	1,071.84 MXN
22062-0820X2600	20	325	2600	1,139.04 MXN
22062-0820X2800	20	350	2800	1,230.04 MXN
22062-0820X3008	20	376	3008	1,287.72 MXN
22062-0820X3280	20	410	3280	1,441.16 MXN
22062-0820X3408	20	426	3408	1,513.12 MXN
22062-0820X3808	20	476	3808	1,761.20 MXN
22062-0830X0288	30	36	288	310.24 MXN
22062-0830X0304	30	38	304	337.40 MXN
22062-0830X0352	30	44	352	357.00 MXN
22062-0830X0376	30	47	376	376.88 MXN
22062-0830X0400	30	50	400	401.80 MXN
22062-0830X0416	30	52	416	401.80 MXN
22062-0830X0424	30	53	424	424.76 MXN
22062-0830X0480	30	60	480	471.24 MXN
22062-0830X0560	30	70	560	538.72 MXN
22062-0830X0600	30	75	600	559.16 MXN
22062-0830X0640	30	80	640	589.96 MXN
22062-0830X0656	30	82	656	610.68 MXN
22062-0830X0688	30	86	688	632.80 MXN
22062-0830X0720	30	90	720	632.80 MXN
22062-0830X0784	30	98	784	659.40 MXN
22062-0830X0800	30	100	800	677.32 MXN
22062-0830X0880	30	110	880	714.56 MXN
22062-0830X0920	30	115	920	749.00 MXN
22062-0830X0960	30	120	960	767.20 MXN
22062-0830X1040	30	130	1040	818.72 MXN
22062-0830X1120	30	140	1120	866.04 MXN
22062-0830X1160	30	145	1160	895.72 MXN
22062-0830X1200	30	150	1200	910.56 MXN
22062-0830X1280	30	160	1280	962.64 MXN
22062-0830X1304	30	163	1304	977.48 MXN
22062-0830X1360	30	170	1360	1,012.20 MXN
22062-0830X1424	30	178	1424	1,027.04 MXN
22062-0830X1440	30	180	1440	1,044.68 MXN
22062-0830X1520	30	190	1520	1,081.36 MXN
22062-0830X1600	30	200	1600	1,121.68 MXN
22062-0830X1760	30	220	1760	1,220.24 MXN
22062-0830X1800	30	225	1800	1,248.24 MXN
22062-0830X2000	30	250	2000	1,377.32 MXN
22062-0830X2248	30	281	2248	1,492.96 MXN
22062-0830X2400	30	300	2400	1,607.48 MXN
22062-0830X2600	30	325	2600	1,713.88 MXN
22062-0830X2800	30	350	2800	1,840.44 MXN
22062-0830X3008	30	376	3008	1,922.20 MXN
22062-0830X3280	30	410	3280	2,160.76 MXN
22062-0830X3408	30	426	3408	2,264.92 MXN
22062-0830X3808	30	476	3808	2,538.20 MXN
22062-0850X0288	50	36	288	513.52 MXN
22062-0850X0304	50	38	304	555.24 MXN
22062-0850X0352	50	44	352	595.56 MXN
22062-0850X0376	50	47	376	632.80 MXN
22062-0850X0400	50	50	400	672.84 MXN
22062-0850X0416	50	52	416	672.84 MXN
22062-0850X0424	50	53	424	709.24 MXN
22062-0850X0480	50	60	480	783.72 MXN
22062-0850X0560	50	70	560	887.88 MXN
22062-0850X0600	50	75	600	922.60 MXN
22062-0850X0640	50	80	640	967.40 MXN
22062-0850X0656	50	82	656	1,007.16 MXN
22062-0850X0688	50	86	688	1,049.44 MXN
22062-0850X0720	50	90	720	1,049.44 MXN
22062-0850X0784	50	98	784	1,096.48 MXN
22062-0850X0800	50	100	800	1,116.08 MXN
22062-0850X0880	50	110	880	1,180.48 MXN
22062-0850X0920	50	115	920	1,240.12 MXN
22062-0850X0960	50	120	960	1,268.12 MXN
22062-0850X1040	50	130	1040	1,359.12 MXN
22062-0850X1120	50	140	1120	1,438.92 MXN
22062-0850X1160	50	145	1160	1,476.16 MXN
22062-0850X1200	50	150	1200	1,510.60 MXN
22062-0850X1280	50	160	1280	1,592.64 MXN
22062-0850X1304	50	163	1304	1,625.12 MXN
22062-0850X1360	50	170	1360	1,671.60 MXN
22062-0850X1424	50	178	1424	1,701.56 MXN
22062-0850X1440	50	180	1440	1,729.00 MXN
22062-0850X1520	50	190	1520	1,740.76 MXN
22062-0850X1600	50	200	1600	1,865.08 MXN
22062-0850X1760	50	220	1760	2,029.16 MXN
22062-0850X1800	50	225	1800	2,061.36 MXN
22062-0850X2000	50	250	2000	2,289.84 MXN
22062-0850X2248	50	281	2248	2,483.32 MXN
22062-0850X2400	50	300	2400	2,676.80 MXN
22062-0850X2600	50	325	2600	2,847.60 MXN
22062-0850X2800	50	350	2800	3,065.72 MXN
22062-0850X3008	50	376	3008	3,197.32 MXN
22062-0850X3280	50	410	3280	3,461.64 MXN
22062-0850X3408	50	426	3408	3,630.76 MXN
22062-0850X3808	50	476	3808	4,219.04 MXN
