        Conjuntos de rueda helicoidal de paso derecho Distancia entre ejes de 17 mm

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Tornillo sinfín de acero.

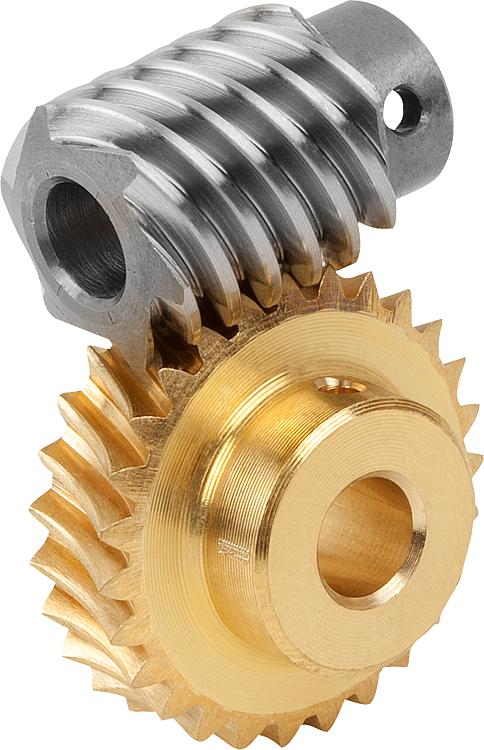

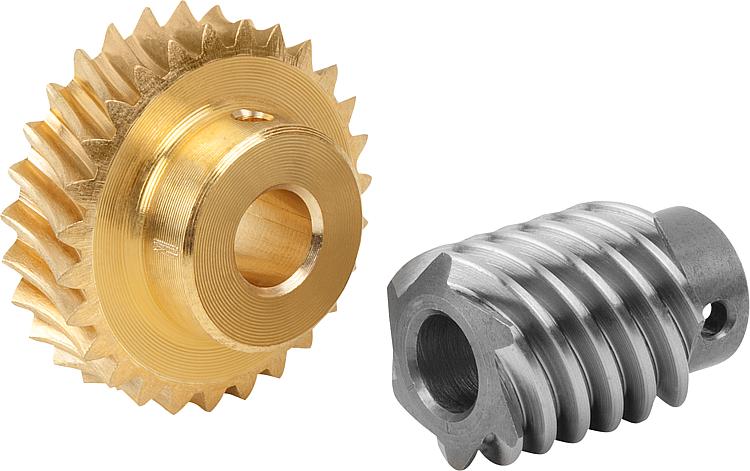

Rueda helicoidal de CuZn37Mn3Al2PbSi-S40.Versión:Tornillo sinfín de avance derecho, templado por cementación HV 620 – 700, cantos y perforación pulidos.Indicación de pedido:Las ruedas/tornillos sinfín solo se pueden combinar con la misma distancia entre ejes y la misma relación de transmisión respecto a un conjunto de rueda helicoidal.Indicación:Los conjuntos de rueda helicoidal están formados por un tornillo sinfín, y una rueda helicoidal. Sirven para fabricar engranajes helicoidales con eje en ángulo de 90º. Los engranajes helicoidales permiten hacer transmisiones muy grandes a lento en solo un paso.

El dentado presenta laterales en forma de K y su ángulo de ataque es de 15º. Los conjuntos de rueda helicoidal se suministran ya perforados.

Los pares de salida T2 indicados son los pares permitidos para la rueda helicoidal. Son aplicables a una velocidad de entrada al tornillo sinfín de 2800 rpm.

Los conjuntos de rueda helicoidal son aptos para funcionamiento continuo a altas revoluciones y altos momentos de torsión.Atención:22500-171002: Tornillo sinfín solo pulido.
22500-172002: Rueda helicoidal dentada.

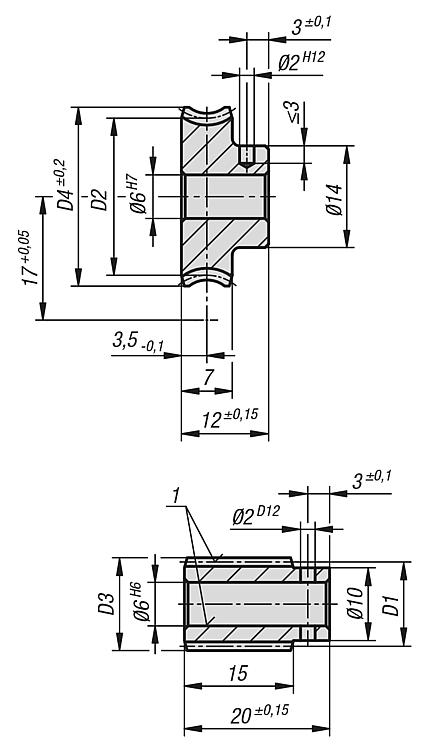

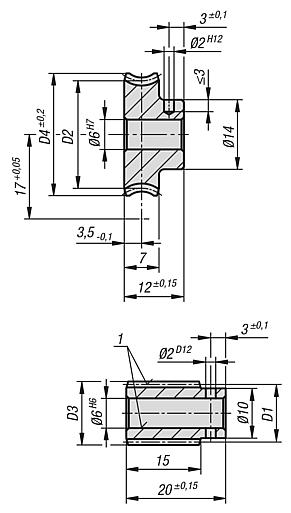

22500-171050: El tornillo sinfín tiene un diámetro del cubo de 9 mm.Indicación sobre el dibujo:

1) Pulido

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22500 Conjuntos de rueda helicoidal de paso derecho Distancia entre ejes de 17 mm

714 kB

Indicación técnica para juegos de engranajes de tornillo sinfín

300 kB

Planos

Selección/filtro de artículos

Referencia	Descripción	Relación de transmisión	Ángulo de pendiente	Módulo	Z1	D1	D3	Z2	D2	D4	Par de salida T2 (Nm) Grasa mineral	Par de salida T2 (Nm) Aceite mineral	Par de salida T2 (Nm) Aceite sintético	Precio
22500-171002	Sin Fin	-	48° 15	0,9	8	10,15	11,95	-	-	-	1,1	1,3	1,6	852.04 MXN
22500-172002	Rueda Helicoidal	2,25:1	48° 15	0,9	-	-	-	18	23,85	25,63	1,1	1,3	1,6	496.72 MXN
22500-171004	Sin Fin	-	21° 50	0,75	6	12,1	13,6	-	-	-	1,7	2	2,6	852.04 MXN
22500-172004	Rueda Helicoidal	4,5:1	21° 50	0,75	-	-	-	27	21,9	24,6	1,7	2	2,6	496.72 MXN
22500-171005	Sin Fin	-	21° 37	0,7	6	11,4	12,8	-	-	-	1,8	2,2	2,7	852.04 MXN
22500-172005	Rueda Helicoidal	5:1	21° 37	0,7	-	-	-	30	22,6	24,6	1,8	2,2	2,7	496.72 MXN
22500-171007	Sin Fin	-	14° 4	1	3	12,34	14,34	-	-	-	1,6	1,9	2,4	797.72 MXN
22500-172007	Rueda Helicoidal	7:1	14° 4	1	-	-	-	21	21,66	24,6	1,6	1,9	2,4	496.72 MXN
22500-171009	Sin Fin	-	9° 40	0,75	3	13,4	14,9	-	-	-	1,5	1,8	2,2	797.72 MXN
22500-172009	Rueda Helicoidal	9:1	9° 40	0,75	-	-	-	27	20,6	22,7	1,5	1,8	2,2	496.72 MXN
22500-171010	Sin Fin	-	11° 48	0,75	3	11	12,5	-	-	-	1,9	2,3	2,8	797.72 MXN
22500-172010	Rueda Helicoidal	10:1	11° 48	0,75	-	-	-	30	23	24,6	1,9	2,3	2,8	496.72 MXN
22500-171015	Sin Fin	-	7° 38	0,75	2	11,3	12,8	-	-	-	1,9	2,3	2,8	797.72 MXN
22500-172015	Rueda Helicoidal	15:1	7° 38	0,75	-	-	-	30	22,7	24,6	1,9	2,3	2,8	496.72 MXN
22500-171025	Sin Fin	-	4° 32	0,9	1	11,4	13,2	-	-	-	1,8	2,2	2,7	823.20 MXN
22500-172025	Rueda Helicoidal	25:1	4° 32	0,9	-	-	-	25	22,6	24,6	1,8	2,2	2,7	538.44 MXN
22500-171030	Sin Fin	-	3° 45	0,75	1	11,45	12,95	-	-	-	1,9	2,3	2,8	823.20 MXN
22500-172030	Rueda Helicoidal	30:1	3° 45	0,75	-	-	-	30	22,55	24,6	1,9	2,3	2,8	538.44 MXN
22500-171040	Sin Fin	-	2° 3	0,5	1	13,98	14,98	-	-	-	1,4	1,7	2,1	823.20 MXN
22500-172040	Rueda Helicoidal	40:1	2° 3	0,5	-	-	-	40	20,02	21,6	1,4	1,7	2,1	538.44 MXN
22500-171050	Sin Fin	-	3° 12	0,5	1	8,95	9,95	-	-	-	1	1,2	1,5	1,019.48 MXN
22500-172050	Rueda Helicoidal	50:1	3° 12	0,5	-	-	-	50	25,05	27,2	1	1,2	1,5	599.76 MXN
22500-171060	Sin Fin	-	2° 18	0,4	1	9,95	10,75	-	-	-	1,6	1,9	2,4	1,019.48 MXN
22500-172060	Rueda Helicoidal	60:1	2° 18	0,4	-	-	-	60	24,05	26	1,6	1,9	2,4	599.76 MXN
22500-171075	Sin Fin	-	1° 28	0,3	1	11,74	12,34	-	-	-	1,5	1,8	2,2	1,019.48 MXN
22500-172075	Rueda Helicoidal	75:1	1° 28	0,3	-	-	-	75	22,26	24	1,5	1,8	2,2	599.76 MXN
22500-171080	Sin Fin	-	1° 43	0,3	1	10	10,84	-	-	-	1,5	1,8	2,2	1,019.48 MXN
22500-172080	Rueda Helicoidal	80:1	1° 43	0,3	-	-	-	80	24	25,1	1,5	1,8	2,2	599.76 MXN
