22500Conjuntos de rueda helicoidal de paso derecho Distancia entre... |
Volver |
|

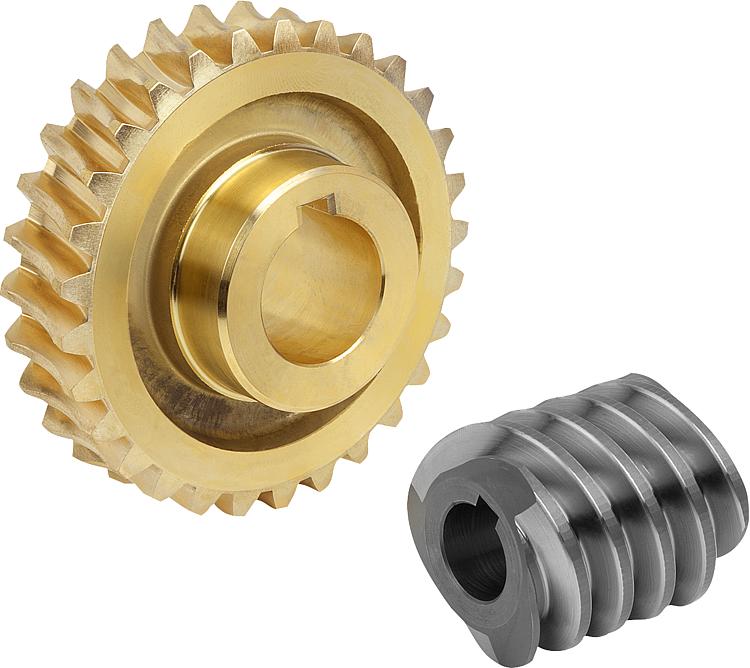

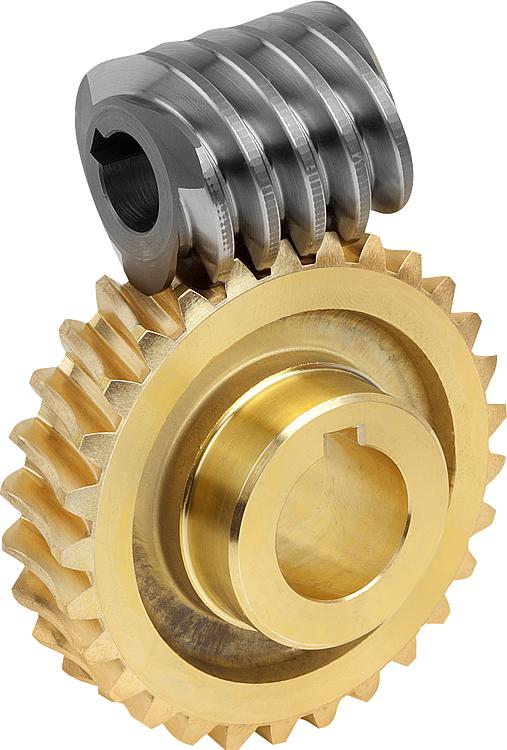

Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Tornillo sinfín de acero.
Rueda helicoidal de CuZn37Mn3Al2PbSi-S40.Versión:Tornillo sinfín de avance derecho, templado por cementación HV 620 – 700, cantos y perforación pulidos.Indicación de pedido:Las ruedas/tornillos sinfín solo se pueden combinar con la misma distancia entre ejes y la misma relación de transmisión respecto a un conjunto de rueda helicoidal.Indicación:Los conjuntos de rueda helicoidal están formados por un tornillo sinfín, y una rueda helicoidal. Sirven para fabricar engranajes helicoidales con eje en ángulo de 90º. Con un engranaje helicoidal se pueden realizar con una sola etapa reducciones a lento muy amplias.
El dentado presenta laterales en forma de K y su ángulo de ataque es de 15º. Los conjuntos de rueda helicoidal se suministran ya perforados.
Los pares de salida T2 indicados son los pares permitidos para la rueda helicoidal. Son aplicables a una velocidad de entrada al tornillo sinfín de 2800 rpm.
El conjunto de rueda helicoidal 22500-351002 / 22500-352002 solo está disponible con perfil de sinfín pulido (alisado), ángulo de presión de 20° y rueda con dentado de engrane helicoidal.

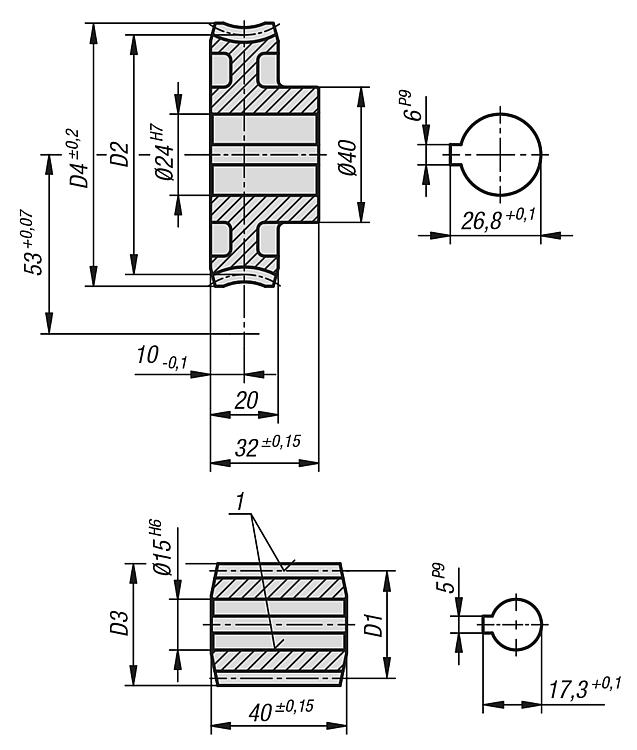

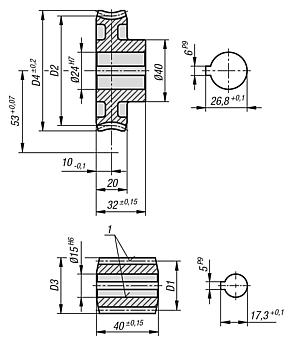

Indicación sobre el dibujo:Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Imagen | Descripción | Relación de transmisión | Ángulo de pendiente | Módulo | Z1 | D1 | D3 | Z2 | D2 | D4 | Par de salida T2
(Nm)
Grasa mineral | Par de salida T2
(Nm)
Aceite mineral | Par de salida T2
(Nm)
Aceite sintético | CAD | Acc. | Precio | Pedir |
|---|
| 22500-531004 |  | Sin Fin | - | 25° 51 | 3,5 | 4 | 32,1 | 39,1 | - | - | - | - | - | - |  | | 1,445.64 MXN | | | 22500-532004 |  | Rueda Helicoidal | 4,75:1 | 25° 51 | 3,5 | - | - | - | 19 | 73,9 | 83 | 45 | 54 | 67,5 | | | 1,733.48 MXN | | | 22500-531006 | | Sin Fin | - | 19° 17 | 3,5 | 3 | 31,8 | 38,8 | - | - | - | - | - | - | | | 1,445.64 MXN | | | 22500-532006 | | Rueda Helicoidal | 6,67:1 | 19° 17 | 3,5 | - | - | - | 20 | 74,2 | 84 | 67 | 81 | 101 | | | 1,733.48 MXN | | | 22500-531008 | | Sin Fin | - | 13° 52 | 2,5 | 3 | 31,29 | 36,29 | - | - | - | - | - | - | | | 1,445.64 MXN | | | 22500-532009 | | Rueda Helicoidal | 9,67:1 | 13° 52 | 2,5 | - | - | - | 29 | 74,71 | 82 | 77 | 93 | 116 | | | 1,733.48 MXN | | | 22500-531012 | | Sin Fin | - | 10° 23 | 2,75 | 2 | 30,5 | 36 | - | - | - | - | - | - | | | 1,445.64 MXN | | | 22500-532013 | | Rueda Helicoidal | 13,5:1 | 10° 23 | 2,75 | - | - | - | 27 | 75,5 | 84 | 80 | 96 | 120 | | | 1,733.48 MXN | | | 22500-531013 | | Sin Fin | - | 9° 38 | 2,5 | 2 | 29,9 | 34,9 | - | - | - | - | - | - | | | 1,445.64 MXN | | | 22500-532015 | | Rueda Helicoidal | 15:1 | 9° 38 | 2,5 | - | - | - | 30 | 76,1 | 83 | 75 | 90 | 113 | | | 1,733.48 MXN | | | 22500-531019 | | Sin Fin | - | 6° 17 | 3,5 | 1 | 32 | 39 | - | - | - | - | - | - | | | 1,445.64 MXN | | | 22500-532021 | | Rueda Helicoidal | 21:1 | 6° 17 | 3,5 | - | - | - | 21 | 74 | 83 | 94 | 113 | 141 | | | 1,733.48 MXN | | | 22500-531023 | | Sin Fin | - | 5° 38 | 3 | 1 | 30,58 | 36,58 | - | - | - | - | - | - | | | 1,445.64 MXN | | | 22500-532025 | | Rueda Helicoidal | 25:1 | 5° 38 | 3 | - | - | - | 25 | 75,42 | 84 | 84 | 101 | 127 | | | 1,733.48 MXN | | | 22500-531028 | | Sin Fin | - | 3° 59 | 2,5 | 1 | 36 | 41 | - | - | - | - | - | - | | | 1,445.64 MXN | | | 22500-532028 | | Rueda Helicoidal | 28:1 | 3° 59 | 2,5 | - | - | - | 28 | 70 | 77,5 | 87 | 104 | 130 | | | 1,733.48 MXN | | | 22500-531027 | | Sin Fin | - | 4° 40 | 2,5 | 1 | 30,73 | 35,73 | - | - | - | - | - | - | | | 1,445.64 MXN | | | 22500-532030 | | Rueda Helicoidal | 30:1 | 4° 40 | 2,5 | - | - | - | 30 | 75,27 | 83 | 77 | 93 | 116 | | | 1,733.48 MXN | | | 22500-531035 | | Sin Fin | - | 3° 51 | 2 | 1 | 29,78 | 33,78 | - | - | - | - | - | - | | | 1,445.64 MXN | | | 22500-532038 | | Rueda Helicoidal | 38:1 | 3° 51 | 2 | - | - | - | 38 | 76,21 | 83 | 68 | 81 | 102 | | | 1,733.48 MXN | | | 22500-531046 | | Sin Fin | - | 2° 47 | 1,5 | 1 | 30,85 | 33,85 | - | - | - | - | - | - | | | 1,445.64 MXN | | | 22500-532050 | | Rueda Helicoidal | 50:1 | 2° 47 | 1,5 | - | - | - | 50 | 75,15 | 81 | 60 | 72 | 90 | | | 1,733.48 MXN | | | 22500-531055 | | Sin Fin | - | 2° 19 | 1,25 | 1 | 30,9 | 33,4 | - | - | - | - | - | - | | | 1,445.64 MXN | | | 22500-532060 | | Rueda Helicoidal | 60:1 | 2° 19 | 1,25 | - | - | - | 60 | 75,1 | 80 | 55 | 66 | 82 | | | 1,733.48 MXN | | | 22500-531075 | | Sin Fin | - | 1° 51 | 1 | 1 | 30,9 | 32,9 | - | - | - | - | - | - | | | 1,445.64 MXN | | | 22500-532075 | | Rueda Helicoidal | 75:1 | 1° 51 | 1 | - | - | - | 75 | 75,1 | 78 | 49 | 59 | 74 | | | 1,733.48 MXN | |
