        Conjuntos de rueda helicoidal de paso derecho Distancia entre ejes de 40 mm

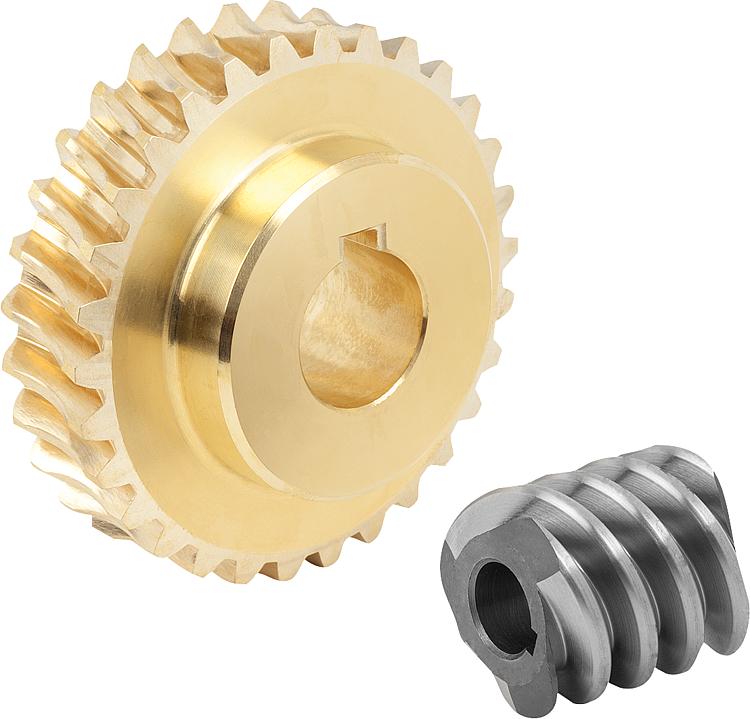

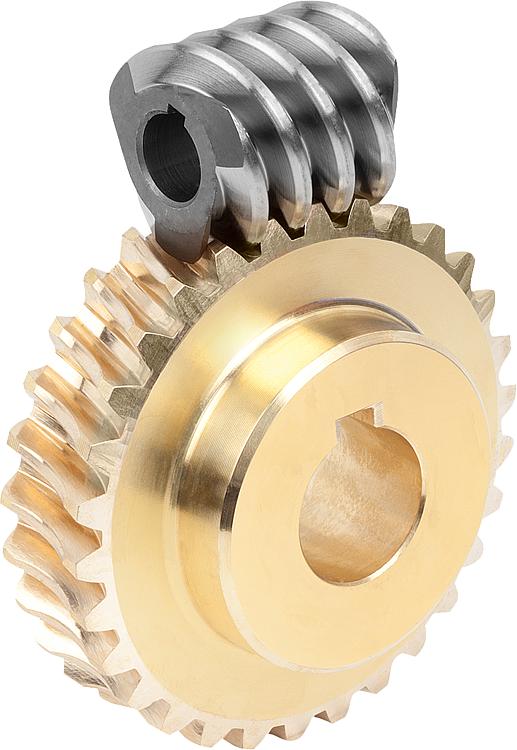

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Tornillo sinfín de acero.
Rueda helicoidal de CuZn37Mn3Al2PbSi-S40.Versión:Tornillo sinfín de avance derecho, templado por cementación HV 620 – 700, cantos y perforación pulidos.Indicación de pedido:Las ruedas/tornillos sinfín solo se pueden combinar con la misma distancia entre ejes y la misma relación de transmisión respecto a un conjunto de rueda helicoidal.Indicación:Los conjuntos de rueda helicoidal están formados por un tornillo sinfín, y una rueda helicoidal. Sirven para fabricar engranajes helicoidales con eje en ángulo de 90º. Con un engranaje helicoidal se pueden realizar con una sola etapa reducciones a lento muy amplias.

El dentado presenta laterales en forma de K y su ángulo de ataque es de 15º. Los conjuntos de rueda helicoidal se suministran ya perforados.

Los pares de salida T2 indicados son los pares permitidos para la rueda helicoidal. Son aplicables a una velocidad de entrada al tornillo sinfín de 2800 rpm.

El conjunto de rueda helicoidal 22500-351002 / 22500-352002 solo está disponible con perfil de sinfín pulido (alisado), ángulo de presión de 20° y rueda con dentado de engrane helicoidal.

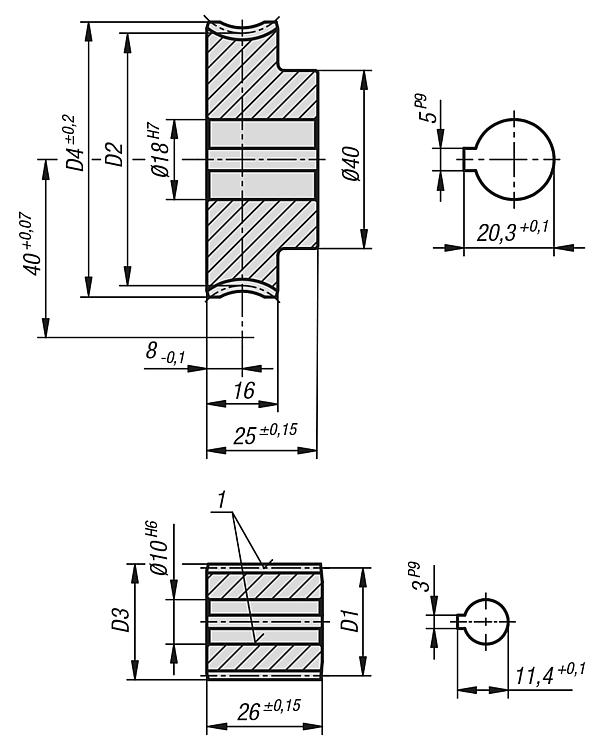

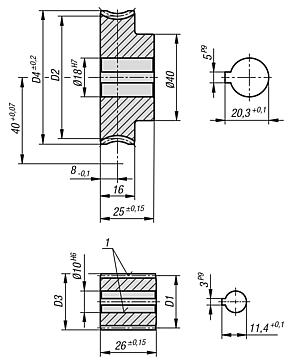

Indicación sobre el dibujo:

1) Pulido

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22500 Conjuntos de rueda helicoidal de paso derecho Distancia entre ejes de 40 mm

713 kB

Indicación técnica para juegos de engranajes de tornillo sinfín

300 kB

Planos

Selección/filtro de artículos

Referencia	Descripción	Relación de transmisión	Ángulo de pendiente	Módulo	Z1	D1	D3	Z2	D2	D4	Par de salida T2 (Nm) Grasa mineral	Par de salida T2 (Nm) Aceite mineral	Par de salida T2 (Nm) Aceite sintético	Precio
22500-401006	Sin Fin	-	21° 19	2	4	22	26	-	-	-	29,5	35,4	44,2	1,219.96 MXN
22500-402006	Rueda Helicoidal	6,75:1	21° 19	2	-	-	-	27	58	64	29,5	35,4	44,2	1,285.48 MXN
22500-401008	Sin Fin	-	16° 35	2,25	3	23,64	28,14	-	-	-	27,5	33	41,2	1,219.96 MXN
22500-402008	Rueda Helicoidal	8:1	16° 35	2,25	-	-	-	24	56,36	62,5	27,5	33	41,2	1,285.48 MXN
22500-401010	Sin Fin	-	16° 1	1,9	3	20,66	24,46	-	-	-	29,5	35,4	44,2	1,219.96 MXN
22500-402010	Rueda Helicoidal	10:1	16° 1	1,9	-	-	-	30	59,34	65	29,5	35,4	44,2	1,285.48 MXN
22500-401012	Sin Fin	-	10° 21	1,5	3	25,05	28,05	-	-	-	25,2	30,2	37,8	1,219.96 MXN
22500-402012	Rueda Helicoidal	12:1	10° 21	1,5	-	-	-	36	54,95	60	25,2	30,2	37,8	1,285.48 MXN
22500-401015	Sin Fin	-	9° 53	1,9	2	22,14	25,94	-	-	-	28	33,6	42	1,035.72 MXN
22500-402015	Rueda Helicoidal	15:1	9° 53	1,9	-	-	-	30	57,86	64	28	33,6	42	1,285.48 MXN
22500-401020	Sin Fin	-	8° 59	1,5	2	19,2	22,2	-	-	-	28,9	34,6	43,3	1,035.72 MXN
22500-402020	Rueda Helicoidal	20:1	8° 59	1,5	-	-	-	40	60,8	66	28,9	34,6	43,3	1,285.48 MXN
22500-401025	Sin Fin	-	5° 58	1,15	2	22,15	24,45	-	-	-	24,4	29,2	36,6	1,035.72 MXN
22500-402025	Rueda Helicoidal	25:1	5° 58	1,15	-	-	-	50	57,85	62	24,4	29,2	36,6	1,285.48 MXN
22500-401028	Sin Fin	-	4° 47	2	1	24	28	-	-	-	28,4	34	42,6	1,035.72 MXN
22500-402028	Rueda Helicoidal	28:1	4° 47	2	-	-	-	28	56	61,5	28,4	34	42,6	1,285.48 MXN
22500-401030	Sin Fin	-	5° 50	2	1	19,68	23,68	-	-	-	30,1	36,1	45,1	1,035.72 MXN
22500-402030	Rueda Helicoidal	30:1	5° 50	2	-	-	-	30	60,32	66	30,1	36,1	45,1	1,285.48 MXN
22500-401035	Sin Fin	-	5° 26	1,75	1	18,48	21,98	-	-	-	31	37,2	46,5	1,035.72 MXN
22500-402035	Rueda Helicoidal	35:1	5° 26	1,75	-	-	-	35	61,52	67	31	37,2	46,5	1,285.48 MXN
22500-401036	Sin Fin	-	3° 19	1,5	1	25,91	28,91	-	-	-	23,9	28,6	35,8	1,035.72 MXN
22500-402036	Rueda Helicoidal	36:1	3° 19	1,5	-	-	-	36	54,09	59	23,9	28,6	35,8	1,285.48 MXN
22500-401040	Sin Fin	-	4° 20	1,5	1	19,83	22,83	-	-	-	28,3	33,9	42,4	1,035.72 MXN
22500-402040	Rueda Helicoidal	40:1	4° 20	1,5	-	-	-	40	60,17	65	28,3	33,9	42,4	1,285.48 MXN
22500-401050	Sin Fin	-	4° 8	1,25	1	17,3	19,8	-	-	-	27	32,4	40,5	1,035.72 MXN
22500-402050	Rueda Helicoidal	50:1	4° 8	1,25	-	-	-	50	62,7	68	27	32,4	40,5	1,285.48 MXN
22500-401056	Sin Fin	-	2° 23	1	1	24	26	-	-	-	21,9	26,2	32,8	1,035.72 MXN
22500-402056	Rueda Helicoidal	56:1	2° 23	1	-	-	-	56	56	59	21,9	26,2	32,8	1,285.48 MXN
22500-401060	Sin Fin	-	1° 59	0,9	1	25,92	27,72	-	-	-	19,3	23,1	28,9	1,195.04 MXN
22500-402060	Rueda Helicoidal	60:1	1° 59	0,9	-	-	-	60	54,08	57,5	19,3	23,1	28,9	1,494.08 MXN
22500-401070	Sin Fin	-	3° 3	0,9	1	16,91	18,71	-	-	-	24,1	28,9	36,1	1,195.04 MXN
22500-402070	Rueda Helicoidal	70:1	3° 3	0,9	-	-	-	70	63,09	67	24,1	28,9	36,1	1,494.08 MXN
22500-401075	Sin Fin	-	1° 48	0,75	1	23,75	25,25	-	-	-	18,8	22,5	28,2	1,195.04 MXN
22500-402075	Rueda Helicoidal	75:1	1° 48	0,75	-	-	-	75	56,26	60	18,8	22,5	28,2	1,494.08 MXN
22500-401080	Sin Fin	-	2° 10	0,75	1	19,9	21,4	-	-	-	20,1	24,1	30,1	1,195.04 MXN
22500-402080	Rueda Helicoidal	80:1	2° 10	0,75	-	-	-	80	60,1	64	20,1	24,1	30,1	1,494.08 MXN
22500-401090	Sin Fin	-	2° 22	0,7	1	16,95	18,35	-	-	-	19,1	22,9	28,6	1,195.04 MXN
22500-402090	Rueda Helicoidal	90:1	2° 22	0,7	-	-	-	90	63,05	67	19,1	22,9	28,6	1,494.08 MXN
