        Conjuntos de rueda helicoidal de paso derecho Distancia entre ejes de 33 mm

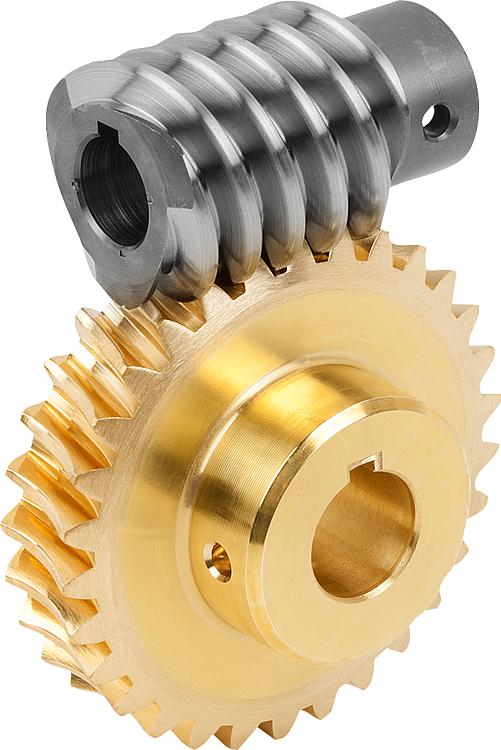

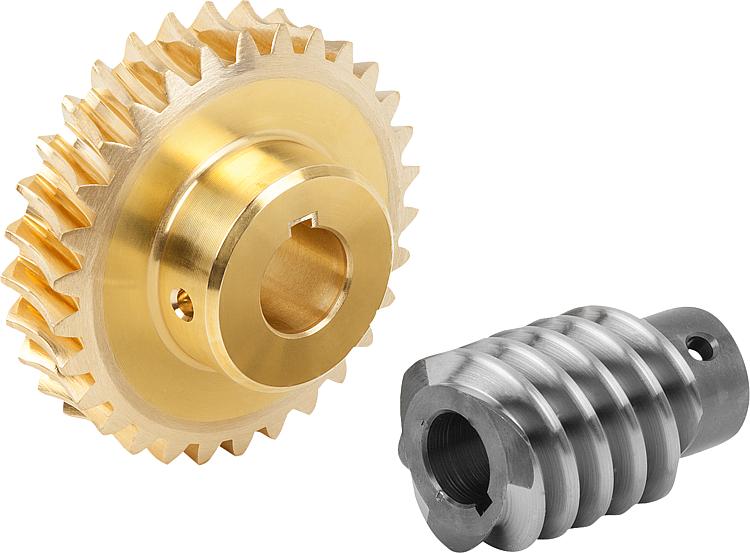

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Tornillo sinfín de acero.
Rueda helicoidal de CuZn37Mn3Al2PbSi-S40.Versión:Tornillo sinfín de avance derecho, templado por cementación HV 620 – 700, cantos y perforación pulidos.Indicación de pedido:Las ruedas/tornillos sinfín solo se pueden combinar con la misma distancia entre ejes y la misma relación de transmisión respecto a un conjunto de rueda helicoidal.Indicación:Los conjuntos de rueda helicoidal están formados por un tornillo sinfín, y una rueda helicoidal. Sirven para fabricar engranajes helicoidales con eje en ángulo de 90º. Los engranajes helicoidales permiten hacer transmisiones muy grandes a lento en solo un paso.

El dentado presenta laterales en forma de K y su ángulo de ataque es de 15º. Los conjuntos de rueda helicoidal se suministran ya perforados.

Los pares de salida T2 indicados son los pares permitidos para la rueda helicoidal. Son aplicables a una velocidad de entrada al tornillo sinfín de 2800 rpm.

Los conjuntos de rueda helicoidal son aptos para funcionamiento continuo a altas revoluciones y altos momentos de torsión.Indicación sobre el dibujo:

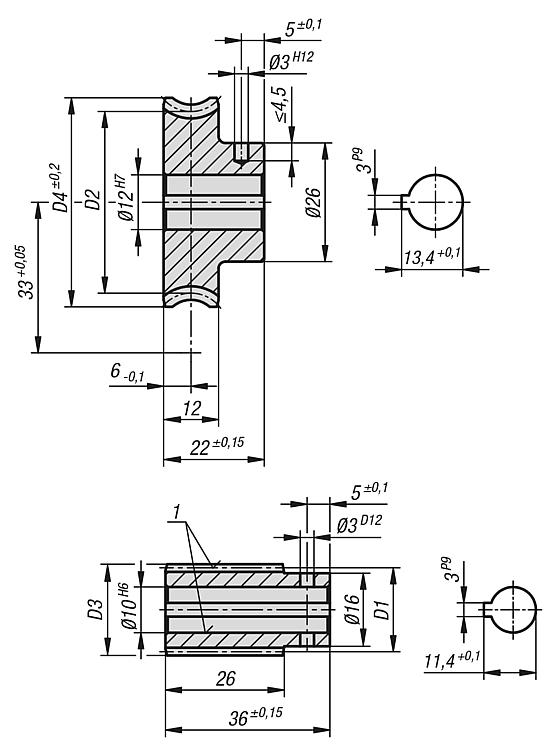

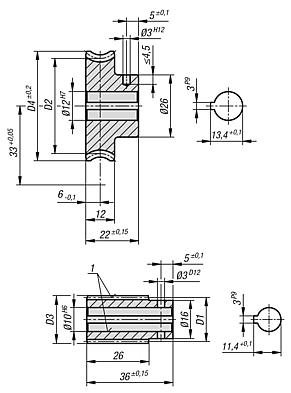

1) Pulido

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22500 Conjuntos de rueda helicoidal de paso derecho Distancia entre ejes de 33 mm

721 kB

Indicación técnica para juegos de engranajes de tornillo sinfín

300 kB

Planos

Selección/filtro de artículos

Referencia	Descripción	Relación de transmisión	Ángulo de pendiente	Módulo	Z1	D1	D3	Z2	D2	D4	Par de salida T2 (Nm) Grasa mineral	Par de salida T2 (Nm) Aceite mineral	Par de salida T2 (Nm) Aceite sintético	Precio
22500-331003	Sin Fin	-	25° 57	1,75	6	24	27,5	-	-	-	10,1	12,1	15,1	1,131.76 MXN
22500-332003	Rueda Helicoidal	3,5:1	25° 57	1,75	-	-	-	21	42	47	10,1	12,1	15,1	856.52 MXN
22500-331005	Sin Fin	-	20° 50	2	4	22,5	26,5	-	-	-	10,6	12,7	15,9	1,027.88 MXN
22500-332005	Rueda Helicoidal	5:1	20° 50	2	-	-	-	20	43,5	49	10,6	12,7	15,9	856.52 MXN
22500-331007	Sin Fin	-	15° 32	1,5	4	22,4	25,4	-	-	-	12,2	14,6	18,3	1,027.88 MXN
22500-332007	Rueda Helicoidal	7:1	15° 32	1,5	-	-	-	28	43,6	48	12,2	14,6	18,3	856.52 MXN
22500-331010	Sin Fin	-	13° 10	1,5	3	19,75	22,75	-	-	-	13,3	16	19,9	1,027.88 MXN
22500-332010	Rueda Helicoidal	10:1	13° 10	1,5	-	-	-	30	46,25	51	13,3	16	19,9	931.28 MXN
22500-331011	Sin Fin	-	10° 42	1,3	3	21	23,6	-	-	-	13,3	16	19,9	1,027.88 MXN
22500-332011	Rueda Helicoidal	11,33:1	10° 42	1,3	-	-	-	34	45	49,2	13,3	16	19,9	931.28 MXN
22500-331012	Sin Fin	-	11° 14	1,9	2	19,5	23,3	-	-	-	13,5	16,2	20,2	1,027.88 MXN
22500-332012	Rueda Helicoidal	12:1	11° 14	1,9	-	-	-	24	46,5	52	13,5	16,2	20,2	931.28 MXN
22500-331015	Sin Fin	-	8° 25	1,5	2	20,5	23,5	-	-	-	13	15,6	19,5	977.48 MXN
22500-332015	Rueda Helicoidal	15:1	8° 25	1,5	-	-	-	30	45,5	50	13	15,6	19,5	931.28 MXN
22500-331016	Sin Fin	-	10° 1	1,5	2	17,24	20,24	-	-	-	14	16,8	21	977.48 MXN
22500-332016	Rueda Helicoidal	16:1	10° 1	1,5	-	-	-	32	48,76	53	14	16,8	21	931.28 MXN
22500-331017	Sin Fin	-	9° 3	1,4	2	17,8	20,6	-	-	-	14,2	17	21,3	977.48 MXN
22500-332017	Rueda Helicoidal	17:1	9° 3	1,4	-	-	-	34	48,2	52,5	14,2	17	21,3	931.28 MXN
22500-331018	Sin Fin	-	6° 57	1,25	2	20,65	23,15	-	-	-	12,6	15,1	18,9	977.48 MXN
22500-332018	Rueda Helicoidal	18:1	6° 57	1,25	-	-	-	36	45,35	49,2	12,6	15,1	18,9	931.28 MXN
22500-331020	Sin Fin	-	6° 43	1,15	2	19,66	21,96	-	-	-	12,7	15,2	19	977.48 MXN
22500-332020	Rueda Helicoidal	20:1	6° 43	1,15	-	-	-	40	46,34	50,5	12,7	15,2	19	897.68 MXN
22500-331024	Sin Fin	-	5° 27	1,9	1	20	23,8	-	-	-	13,2	15,8	19,8	1,002.96 MXN
22500-332024	Rueda Helicoidal	24:1	5° 27	1,9	-	-	-	24	46	51	13,2	15,8	19,8	897.68 MXN
22500-331028	Sin Fin	-	3° 36	1,5	1	23,9	26,9	-	-	-	11,2	13,4	16,8	1,002.96 MXN
22500-332028	Rueda Helicoidal	28:1	3° 36	1,5	-	-	-	28	42,1	46,6	11,2	13,4	16,8	897.68 MXN
22500-331030	Sin Fin	-	4° 8	1,5	1	20,85	23,85	-	-	-	12,7	15,2	19	1,002.96 MXN
22500-332030	Rueda Helicoidal	30:1	4° 8	1,5	-	-	-	30	45,15	50	12,7	15,2	19	897.68 MXN
22500-331032	Sin Fin	-	4° 50	1,5	1	17,8	20,8	-	-	-	13,5	16,2	20,2	1,002.96 MXN
22500-332032	Rueda Helicoidal	32:1	4° 50	1,5	-	-	-	32	48,2	52,5	13,5	16,2	20,2	897.68 MXN
22500-331038	Sin Fin	-	3° 55	1,25	1	18,28	20,76	-	-	-	13,9	16,7	20,8	1,002.96 MXN
22500-332038	Rueda Helicoidal	38:1	3° 55	1,25	-	-	-	38	47,74	51,6	13,9	16,7	20,8	897.68 MXN
22500-331050	Sin Fin	-	2° 27	0,9	1	21	22,8	-	-	-	10	12	15	1,015.00 MXN
22500-332050	Rueda Helicoidal	50:1	2° 27	0,9	-	-	-	50	45	48	10	12	15	897.68 MXN
22500-331056	Sin Fin	-	2° 10	0,8	1	21,15	22,75	-	-	-	10,1	12,1	15,1	1,015.00 MXN
22500-332056	Rueda Helicoidal	56:1	2° 10	0,8	-	-	-	56	44,85	48	10,1	12,1	15,1	897.68 MXN
22500-331060	Sin Fin	-	2° 33	0,8	1	17,96	19,56	-	-	-	11,4	13,7	17,1	1,015.00 MXN
22500-332060	Rueda Helicoidal	60:1	2° 33	0,8	-	-	-	60	48,04	51,5	11,4	13,7	17,1	947.52 MXN
22500-331072	Sin Fin	-	1° 30	0,6	1	22,8	24	-	-	-	8,4	10,01	12,6	1,015.00 MXN
22500-332072	Rueda Helicoidal	72:1	1° 30	0,6	-	-	-	72	43,2	46	8,4	10,01	12,6	947.52 MXN
22500-331075	Sin Fin	-	1° 41	0,6	1	20,5	21,7	-	-	-	9	10,8	13,5	1,015.00 MXN
22500-332075	Rueda Helicoidal	75:1	1° 41	0,6	-	-	-	75	45,5	48	9	10,8	13,5	947.52 MXN
