        Cierres de cuarto de vuelta con llave de acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Cierre de cuarto de vuelta de acero inoxidable 1.4401.
Leva de acero inoxidable 1.4301.

Versión:Acabado natural.Indicación:El cierre de cuarto de vuelta puede instalarse premontado. Carcasa con tuerca de fijación, cilindro de plaquitas y 2 llaves idénticas (cierre 1333).

Pedir la versión de leva deseada por separado. Cualquier leva se puede combinar con cualquier carcasa.Accesorios:Indicación sobre el dibujo:

1) Junta plana

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05566-06 Cierres de cuarto de vuelta con llave de acero inoxidable

197 kB

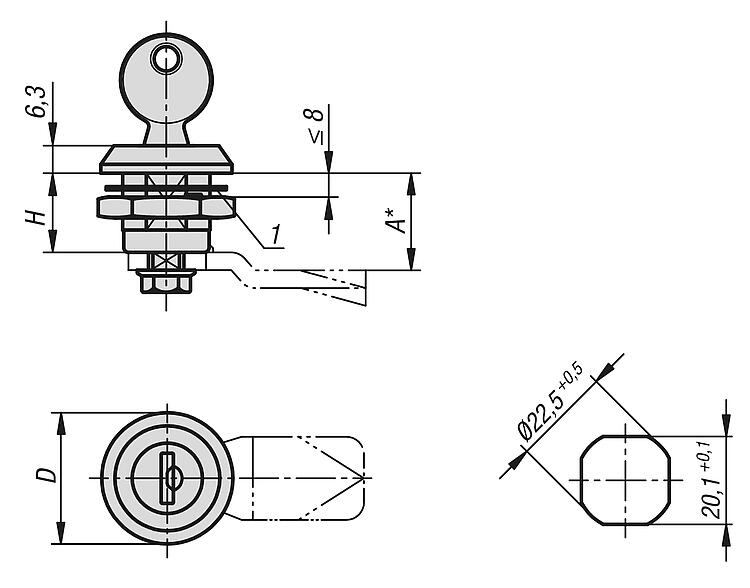

Planos (vista completa)

Cierre de cuarto de vuelta con llave de acero inoxidable

Más información

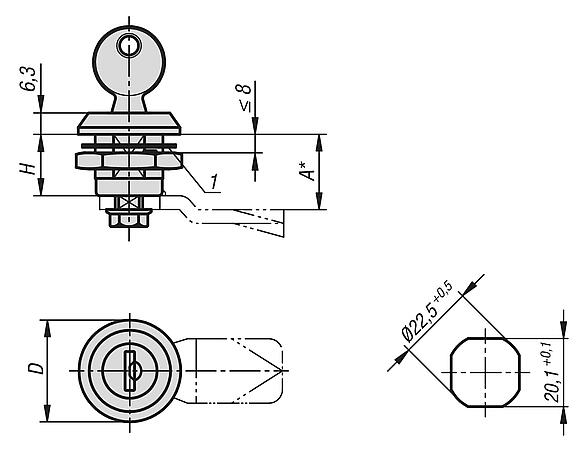

Planos

Cierre de cuarto de vuelta con llave de acero inoxidable

Selección/filtro de artículos

Referencia	Accionamiento	D	H	CAD	Acc.	Precio	Pedir
05566-06-18	llave de cierre uniforme	30	18			941.20 MXN

Leva para cuarto de vuelta de acero inoxidable

Más información

Planos

Leva para cuarto de vuelta de acero inoxidable

Selección/filtro de artículos

Referencia	A=Separación de lengüetas	A Con longitud de carcasa H=30	A Con longitud de carcasa H=36	A Con longitud de carcasa H=40	A Con longitud de carcasa H=50	A Con longitud de carcasa H=60	L	Precio
05566-07-45060	6	18	24	28	38	48	45	61.88 MXN
05566-07-45080	8	20	26	30	40	50	45	61.88 MXN
05566-07-45100	10	22	28	32	42	52	45	61.88 MXN
05566-07-45140	14	26	32	36	46	56	45	61.88 MXN
05566-07-45160	16	28	34	38	48	58	45	61.88 MXN
05566-07-45180	18	30	36	40	50	60	45	61.88 MXN
05566-07-45200	20	32	38	42	52	62	45	61.88 MXN
05566-07-45220	22	34	40	44	54	64	45	61.88 MXN
05566-07-45240	24	36	42	46	56	66	45	61.88 MXN
05566-07-45260	26	38	44	48	58	68	45	61.88 MXN
05566-07-45280	28	40	46	50	60	70	45	61.88 MXN
05566-07-45320	32	44	50	54	64	74	45	61.88 MXN
05566-07-45500	50	62	68	72	82	92	45	61.88 MXN
