        Cierres de cuarto de vuelta con altura de leva ajustable

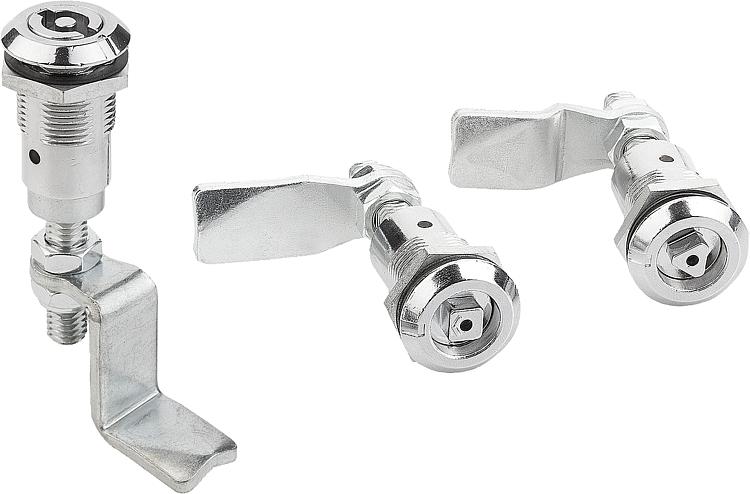

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa, accionamiento y tuerca de fundición inyectada de cinc.
Junta plana CR.
Leva de acero.Versión:Carcasa y accionamiento cromados.
Tuerca y leva cincadas.Indicación:Los cierres de cuarto de vuelta de compresión se utilizan principalmente en puertas y carcasas que requieren una presión de contacto superior de la junta. Utilizable a la derecha o la izquierda. El proceso de cierre siempre se realiza en el sentido de las agujas del reloj. El cierre de cuarto de vuelta se puede instalar previamente montado. Resistente a las vibraciones mediante el "bloqueo" por resorte en la posición final. Probado según las normas DIN EN 60068-2-64 (oscilación) y DIN EN 60068-2-27 (choque), norma de ensayo 61373. A prueba de sacudidas de conformidad con los requisitos para aplicaciones ferroviarias de la categoría 1, clase B (=requerimiento más alto).

Protegido contra el polvo y el agua según IP65.

Pedir la leva en el modelo deseado por separado. Cada leva se puede combinar con cada carcasa.Funciones:Girando el accionamiento a la derecha, la leva gira 90º y se coloca en la posición de bloqueo. Girando una vuelta más a 90º, la leva se aprieta en sentido axial a través de la rosca y, de este modo, aumenta la presión de contacto. El recorrido de apriete es de 6 mm. Marcado en la carcasa para la posición "bloqueo".Accesorios:Llaves de vaso 05586.

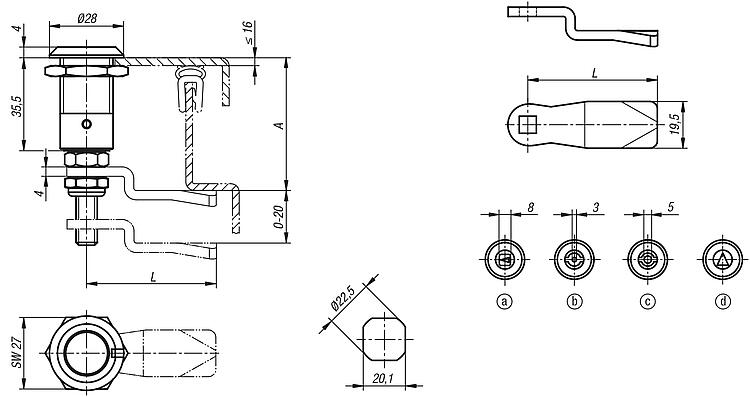

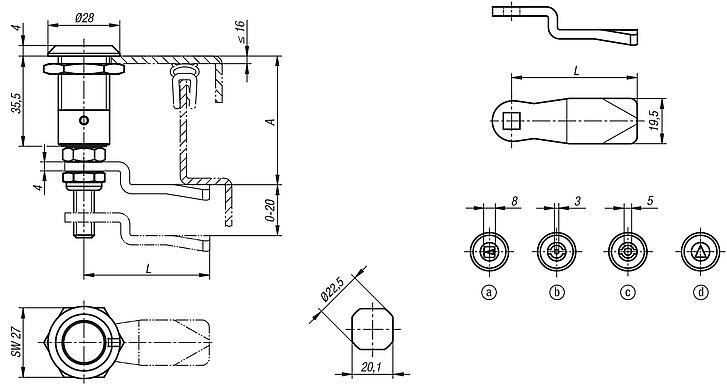

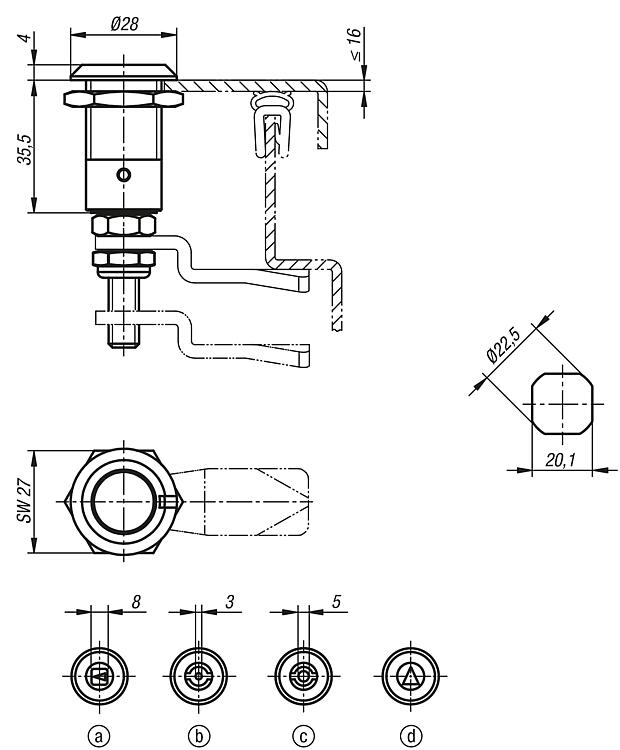

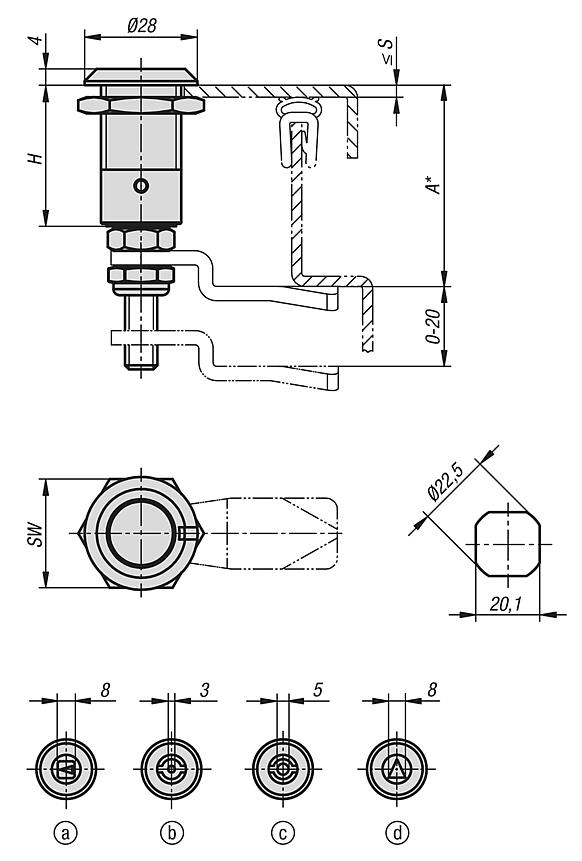

Levas para cuarto de vuelta sin tope de acero 05570.Indicación sobre el dibujo:

Accionamiento:
a) Cuadrado 8 mm
b) Paletón doble 3 mm
c) Paletón doble 5 mm
d) Triángulo 8 mm

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05575 Cierres de cuarto de vuelta con altura de leva ajustable

198 kB

Planos (vista completa)

Cierres de cuarto de vuelta con altura de leva ajustable

Más información

Planos

Selección/filtro de artículos

Referencia	Accionamiento	Precio
05575-18351	cuadrado 8 mm	448.50 MXN
05575-43351	paletón doble 3 mm	448.50 MXN
05575-45351	paletón doble 5 mm	448.50 MXN
05575-88351	triángulo 8 mm	448.50 MXN

Levas para cuarto de vuelta sin tope de acero

Más información

Planos

Levas para cuarto de vuelta sin tope de acero

Selección/filtro de artículos

Referencia	Versión 1	Versión 2	B1	H=18	H=35,5	L	Precio
05570-145X040	sin tope	-	8,1	4	21,5	45	15.60 MXN
05570-145X060	sin tope	-	8,1	6	23,5	45	15.60 MXN
05570-145X080	sin tope	-	8,1	8	25,5	45	15.60 MXN
05570-145X100	sin tope	-	8,1	10	27,5	45	15.60 MXN
05570-145X120	sin tope	-	8,1	12	29,5	45	15.60 MXN
05570-145X140	sin tope	-	8,1	14	31,5	45	15.60 MXN
05570-145X160	sin tope	-	8,1	16	33,5	45	15.60 MXN
05570-145X180	sin tope	recto	8,1	18	35,5	45	15.60 MXN
05570-145X200	sin tope	-	8,1	20	37,5	45	15.60 MXN
05570-145X220	sin tope	-	8,1	22	39,5	45	15.60 MXN
05570-145X240	sin tope	-	8,1	24	41,5	45	15.60 MXN
05570-145X260	sin tope	-	8,1	26	43,5	45	15.60 MXN
05570-145X280	sin tope	-	8,1	28	45,5	45	15.60 MXN
05570-145X300	sin tope	-	8,1	30	47,5	45	15.60 MXN
05570-145X320	sin tope	-	8,1	32	49,5	45	15.60 MXN
05570-145X340	sin tope	-	8,1	34	51,5	45	17.68 MXN
05570-145X360	sin tope	-	8,1	36	53,5	45	17.68 MXN
05570-145X380	sin tope	-	8,1	38	55,5	45	17.68 MXN
05570-145X400	sin tope	-	8,1	40	57,5	45	17.68 MXN
05570-145X420	sin tope	-	8,1	42	59,5	45	17.68 MXN
05570-145X440	sin tope	-	8,1	44	61,5	45	17.68 MXN
05570-145X460	sin tope	-	8,1	46	63,5	45	17.68 MXN
05570-145X480	sin tope	-	8,1	48	65,5	45	17.68 MXN
05570-145X500	sin tope	-	8,1	50	67,5	45	17.68 MXN
05570-135X160	sin tope	-	8,1	16	33,5	35	15.60 MXN
05570-135X180	sin tope	recto	8,1	18	35,5	35	15.60 MXN
05570-135X200	sin tope	-	8,1	20	37,5	35	15.60 MXN
05570-135X220	sin tope	-	8,1	22	39,5	35	15.60 MXN
05570-135X240	sin tope	-	8,1	24	41,5	35	15.60 MXN
