        Cierres de cuarto de vuelta con botón de mariposa

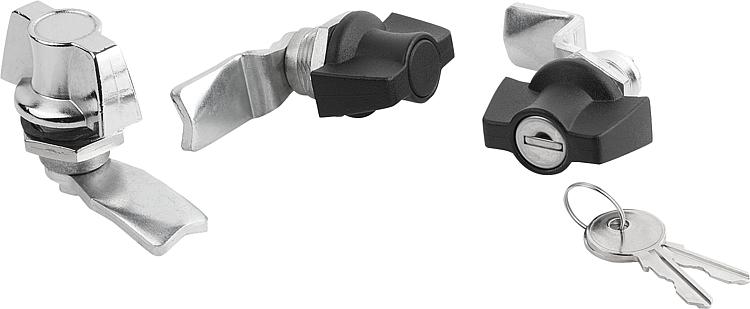

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa, accionamiento y tuerca de fundición inyectada de cinc.
Junta tórica NBR, junta plana CR.
Leva de acero.Versión:Carcasa y accionamiento cromado o con recubrimiento de polvo negro.
Tuerca y leva cincadas.Indicación:Utilizable a la derecha o la izquierda con una carrera de cierre de 90° y limitación de giro interno. El cierre de cuarto de vuelta se puede instalar previamente montado (con restricciones para una medida A pequeña y un espesor de puerta grande). La tuerca de fijación está prevista como tuerca de puesta a tierra con garras.

Protegido contra el polvo y el agua según IP65 mediante junta tórica y junta plana.

Los cierres de cuarto de vuelta bloqueables se suministran con 2 llaves. La llave se puede extraer en ambas posiciones (abierta y cerrada). El cierre es uniforme, es decir, todos los cerrojos se abren con la misma llave (cierre 101 o 1333).

Pedir la leva en el modelo deseado por separado. Cada leva se puede combinar con cada carcasa.Accesorios:Llave de vaso 05586

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05571 Cierres de cuarto de vuelta con botón de mariposa

131 kB

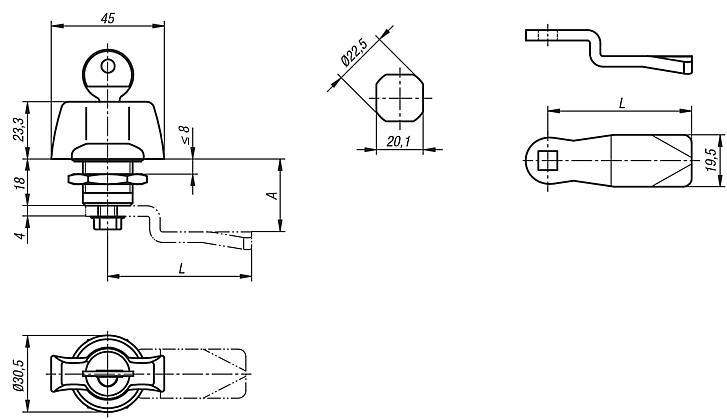

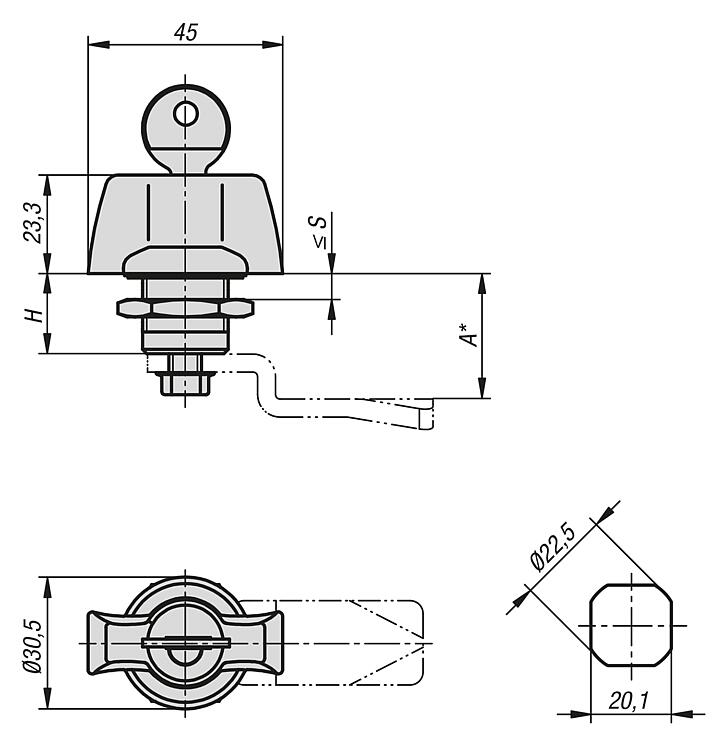

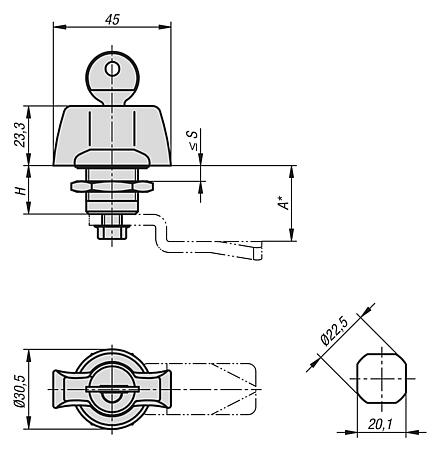

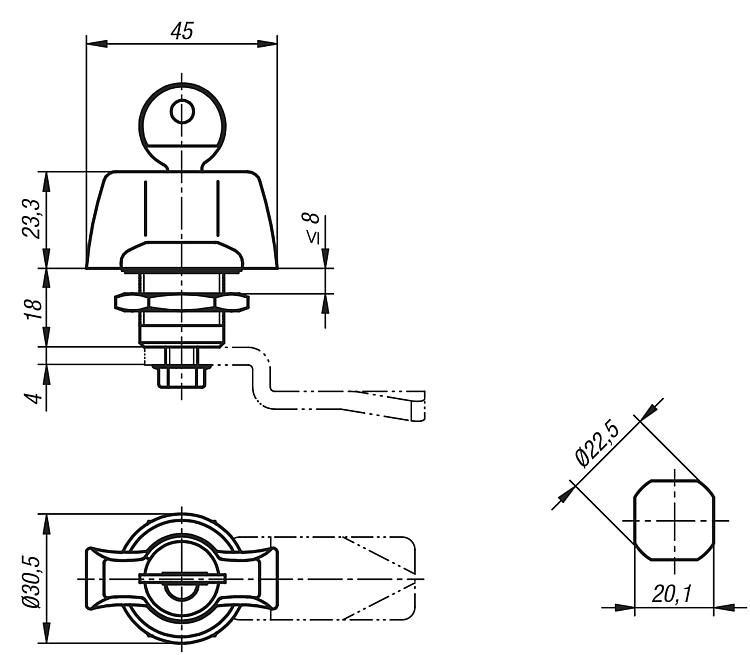

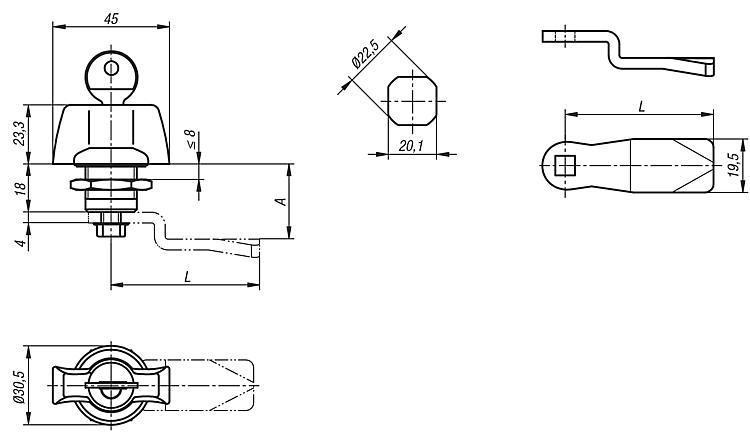

Planos (vista completa)

Cierres de cuarto de vuelta con botón de mariposa

Más información

Planos

Selección/filtro de artículos

Referencia	Superficie	Accionamiento	Versión	Precio
05571-1181	Cromado	muletilla	-	358.02 MXN
05571-2181	Cromado	muletilla con cierre	Cierre 101	358.02 MXN
05571-3181	Cromado	muletilla con cierre	Cierre 1333	358.02 MXN
05571-1182	Recubierto en polvo negro	Muletilla	-	358.02 MXN
05571-2182	Recubierto en polvo negro	Muletilla con cierre	Cierre 101	358.02 MXN
05571-3182	Recubierto en polvo negro	Muletilla con cierre	Cierre 1333	358.02 MXN

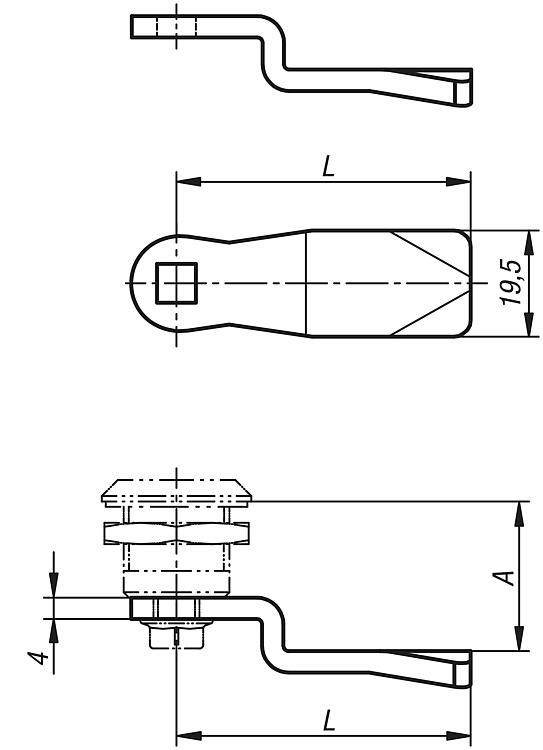

Levas para cuarto de vuelta sin tope

Más información

Planos

Selección/filtro de artículos

Referencia	H=18	H=35,5	L	Precio
05570-145X040	4	21,5	45	15.60 MXN
05570-145X060	6	23,5	45	15.60 MXN
05570-145X080	8	25,5	45	15.60 MXN
05570-145X100	10	27,5	45	15.60 MXN
05570-145X120	12	29,5	45	15.60 MXN
05570-145X140	14	31,5	45	15.60 MXN
05570-145X160	16	33,5	45	15.60 MXN
05570-145X180	18	35,5	45	15.60 MXN
05570-145X200	20	37,5	45	15.60 MXN
05570-145X220	22	39,5	45	15.60 MXN
05570-145X240	24	41,5	45	15.60 MXN
05570-145X260	26	43,5	45	15.60 MXN
05570-145X280	28	45,5	45	15.60 MXN
05570-145X300	30	47,5	45	15.60 MXN
05570-145X320	32	49,5	45	15.60 MXN
05570-145X340	34	51,5	45	17.68 MXN
05570-145X360	36	53,5	45	17.68 MXN
05570-145X380	38	55,5	45	17.68 MXN
05570-145X400	40	57,5	45	17.68 MXN
05570-145X420	42	59,5	45	17.68 MXN
05570-145X440	44	61,5	45	17.68 MXN
05570-145X460	46	63,5	45	17.68 MXN
05570-145X480	48	65,5	45	17.68 MXN
05570-145X500	50	67,5	45	17.68 MXN
05570-135X160	16	33,5	35	15.60 MXN
05570-135X180	18	35,5	35	15.60 MXN
05570-135X200	20	37,5	35	15.60 MXN
05570-135X220	22	39,5	35	15.60 MXN
05570-135X240	24	41,5	35	15.60 MXN
