Descripción del artículo/Imágenes del producto

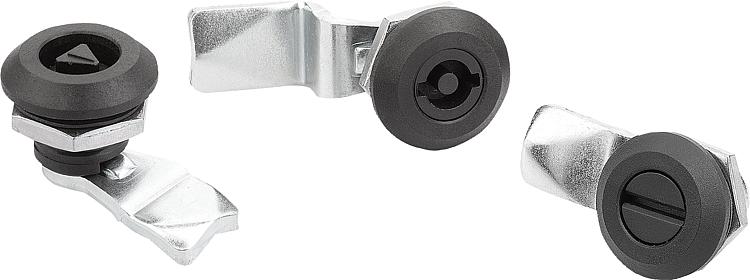

DescripciónMaterial:Carcasa y accionamiento plástico PA6, reforzada con fibra de vidrio.
Tuerca de fundición inyectada de cinc. Junta tórica NBR, junta plana CR.
Leva de acero.
Versión:Carcasa y accionamiento negros.
Tuerca y leva cincadas.

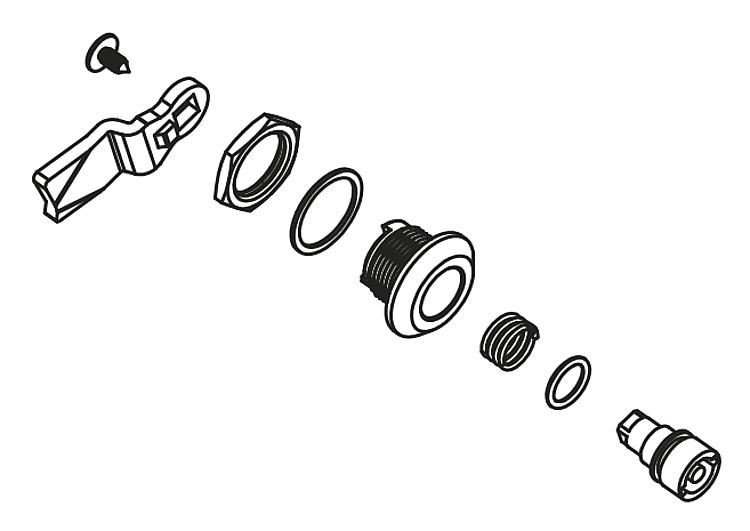

Indicación:Cierre de cuarto de vuelta con leva con muelles. Utilizable a la derecha o la izquierda con una carrera de cierre de 90°. El cierre de cuarto de vuelta se puede instalar previamente montado (con restricciones para una medida A pequeña y un espesor de puerta grande).

Protegido contra el polvo y el agua según IP65 mediante junta tórica y junta plana.

Pedir la leva en el modelo deseado por separado. Cada leva se puede combinar con cada carcasa.

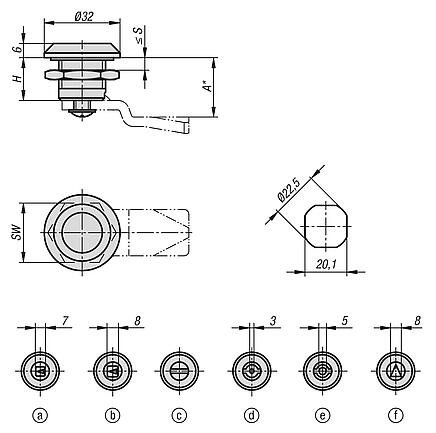

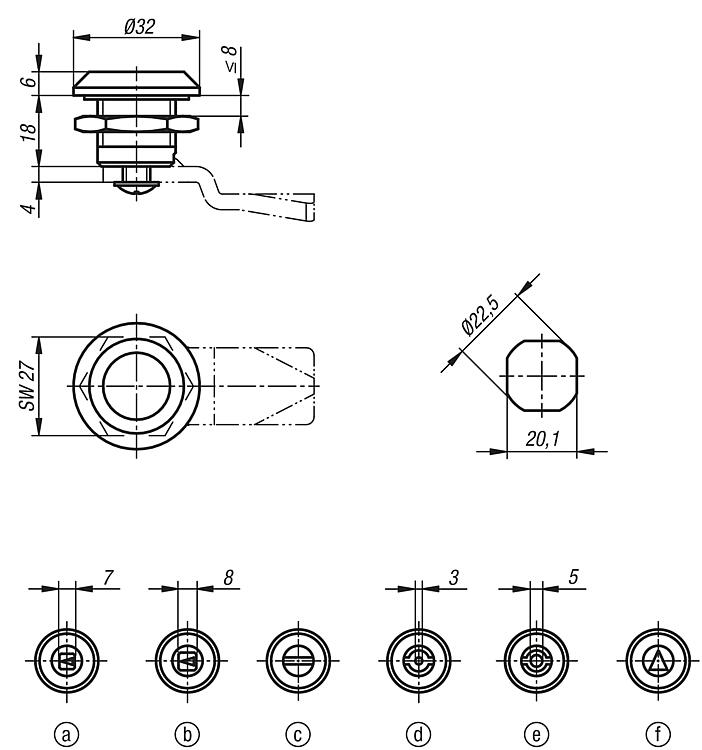

Accesorios:Llave de vaso 05586Indicación sobre el dibujo:
Accionamiento:
a) Cuadrado 7 mm
b) Cuadrado 8 mm
c) Ranura
d) Paletón doble 3 mm
e) Paletón doble 5 mm
f) Triángulo 8 mm
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 05567 Cierres de cuarto de vuelta de poliamida 189 kB

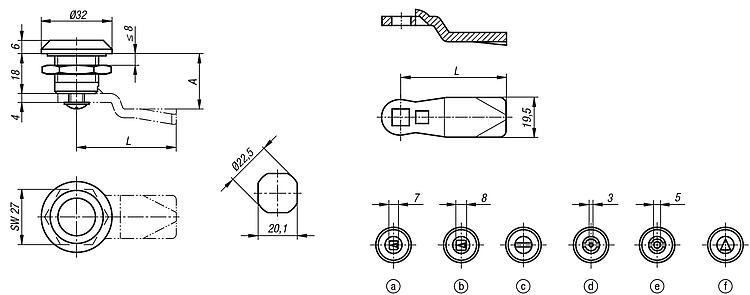

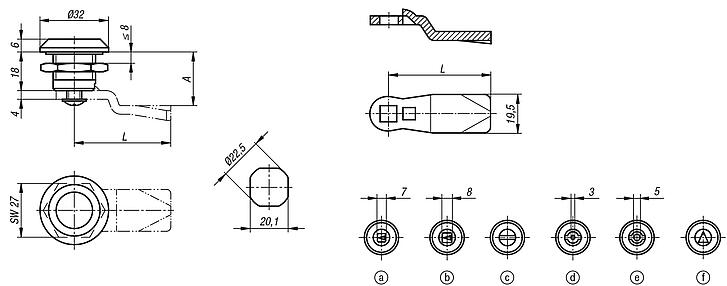

Planos (vista completa)

Cierres de cuarto de vuelta de poliamida

Cuarto de vuelta de poliamida

Más información

Planos

Selección/filtro de artículos

Referencia

AccionamientoCADAcc.PrecioPedir
05567-17185cuadrado 7 mm 42.64 MXN
05567-18185cuadrado 8 mm 42.64 MXN
05567-20185ranura 42.64 MXN
05567-43185paletón doble 3 mm 42.64 MXN
05567-45185paletón doble 5 mm 42.64 MXN
05567-88185triángulo 8 mm 42.64 MXN

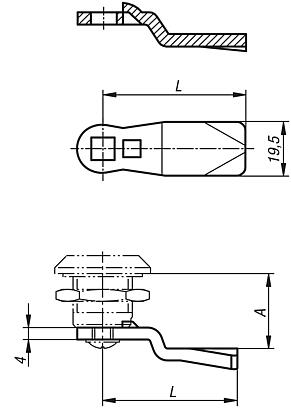

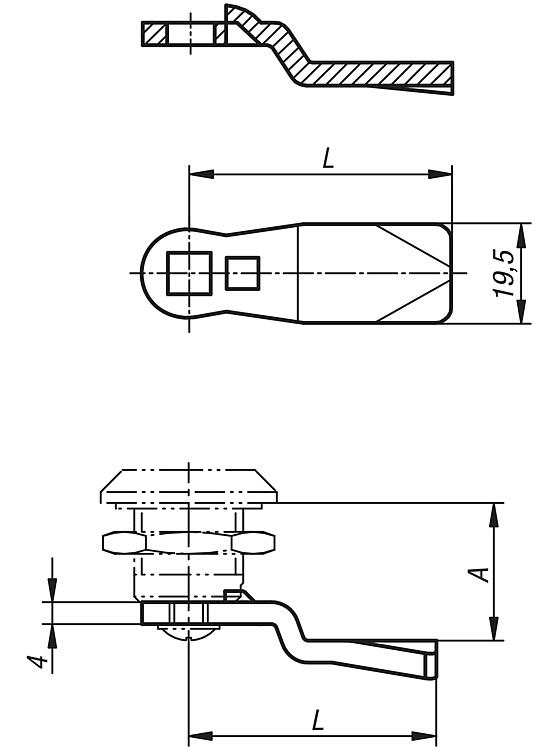

Leva para cierre de cuarto de vuelta

Más información

Planos

Leva para cierre de cuarto de vuelta

Selección/filtro de artículos

ReferenciaA
Con longitud de carcasa
H=18
L

CADAcc.PrecioPedir
05569-145X040445 15.08 MXN
05569-145X060645 15.08 MXN
05569-145X080845 15.08 MXN
05569-145X1001045 15.08 MXN
05569-145X1201245 15.08 MXN
05569-145X1401445 15.08 MXN
05569-145X1601645 15.08 MXN
05569-145X1801845 15.08 MXN
05569-145X2002045 15.08 MXN
05569-145X2202245 15.08 MXN
05569-145X2402445 15.08 MXN
05569-145X2602645 15.08 MXN
05569-145X2802845 15.08 MXN
05569-145X3003045 15.08 MXN
05569-145X3203245 15.08 MXN
05569-145X3403445 15.08 MXN
05569-145X3603645 17.16 MXN
05569-145X3803845 17.16 MXN
05569-145X4004045 17.16 MXN
05569-145X4204245 17.16 MXN
05569-135X1601635 15.08 MXN
05569-135X1801835 15.08 MXN
05569-135X2002035 15.08 MXN
05569-135X2202235 15.08 MXN
05569-135X2402435 15.08 MXN
