        Cuartos de vuelta con recorrido de apriete variable

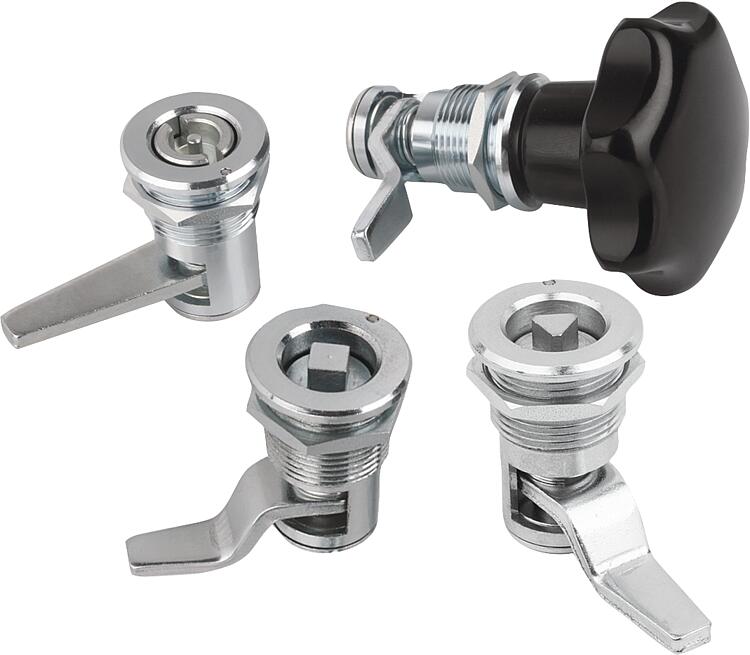

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuarto de vuelta de acero.
Empuñadura en estrella DIN 6336, duroplast.Versión:Cuarto de vuelta cincado y cromado en azul.
Empuñadura en estrella de color negro.Indicación:Los cuartos de vuelta se utilizan principalmente en puertas y carcasas que requieren una elevada presión de contacto en la junta. Instalación a la derecha o a la izquierda. El proceso de cierre se produce siempre en el sentido de las agujas del reloj.Montaje:En una perforación de Ø25 mm se realiza una muesca para la clavija de bloqueo. El cierre se inserta a través de la perforación. Para desplazar y fijar la tuerca, la leva se debe encontrar en posición final y en el centro de la cavidad.A petición:Versión de acero inoxidable A2 a prueba de agua según IP65.Funciones:Girando el accionamiento a la derecha, la leva gira 90° y se coloca en posición de cierre. Si se sigue girando, la leva se aprieta en sentido axial a través de la rosca y, de este modo, aumenta la presión de contacto. El cierre se desbloquea girando a la izquierda. Al hacerlo, la leva se abre en unión continua en su posición final, con lo que también se garantiza una apertura segura en caso de juntas adhesivas.

El recorrido de apriete variable es de 7 mm. El rango de sujeción de 9-44 mm es cubierto por 7 levas aplanadas (medida A).

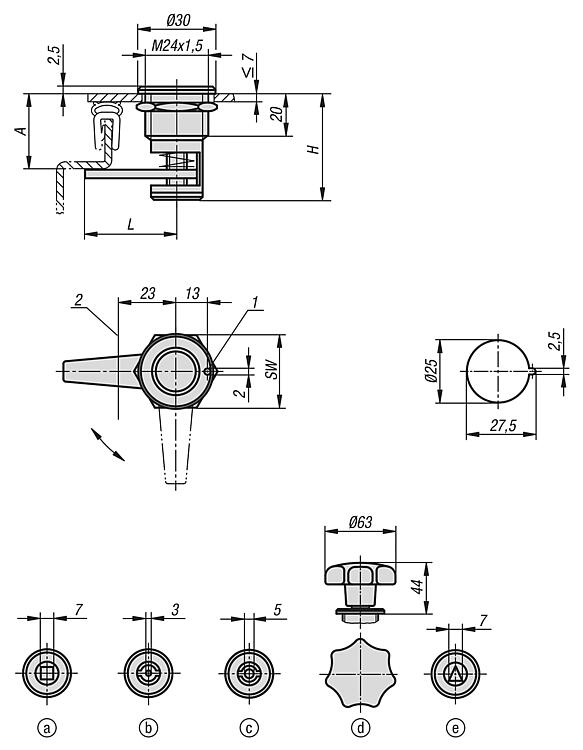

El producto se suministra completamente montado.Accesorios:Llave de vaso 05586Indicación sobre el dibujo:

1) Clavija de bloqueo
2) Bastidor

Accionamiento:
a) Cuadrado 7 mm
b) Paletón doble 3 mm
c) Paletón doble 5 mm
d) Empuñadura en estrella
e) Triángulo 7 mm

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05577-01 Cuartos de vuelta con recorrido de apriete variable

190 kB

Planos

Selección/filtro de artículos

Referencia	Accionamiento	A	L	H	S máx.	SW	Precio
05577-01-1709161	cuadrado 7 mm	9-16	40,5	40	7	27	539.24 MXN
05577-01-1713201	cuadrado 7 mm	13 - 20	42,5	40	7	27	539.24 MXN
05577-01-1717241	cuadrado 7 mm	17 - 24	44	40	7	27	539.24 MXN
05577-01-1723301	cuadrado 7 mm	23 - 30	45	40	7	27	539.24 MXN
05577-01-1729361	cuadrado 7 mm	29 - 36	43	40	7	27	539.24 MXN
05577-01-1733401	cuadrado 7 mm	33 - 40	40,5	40	7	27	539.24 MXN
05577-01-1737441	cuadrado 7 mm	37 - 44	37	40	7	27	539.24 MXN
05577-01-4309161	paletón doble 3 mm	9-16	40,5	40	7	27	506.48 MXN
05577-01-4313201	paletón doble 3 mm	13 - 20	42,5	40	7	27	506.48 MXN
05577-01-4317241	paletón doble 3 mm	17 - 24	44	40	7	27	506.48 MXN
05577-01-4323301	paletón doble 3 mm	23 - 30	45	40	7	27	506.48 MXN
05577-01-4329361	paletón doble 3 mm	29 - 36	43	40	7	27	506.48 MXN
05577-01-4333401	paletón doble 3 mm	33 - 40	40,5	40	7	27	506.48 MXN
05577-01-4337441	paletón doble 3 mm	37 - 44	37	40	7	27	506.48 MXN
05577-01-4509161	paletón doble 5 mm	9-16	40,5	40	7	27	506.48 MXN
05577-01-4513201	paletón doble 5 mm	13 - 20	42,5	40	7	27	506.48 MXN
05577-01-4517241	paletón doble 5 mm	17 - 24	44	40	7	27	506.48 MXN
05577-01-4523301	paletón doble 5 mm	23 - 30	45	40	7	27	506.48 MXN
05577-01-4529361	paletón doble 5 mm	29 - 36	43	40	7	27	506.48 MXN
05577-01-4533401	paletón doble 5 mm	33 - 40	40,5	40	7	27	506.48 MXN
05577-01-4537441	paletón doble 5 mm	37 - 44	37	40	7	27	506.48 MXN
05577-01-5009161	empuñadura en estrella	9-16	40,5	40	7	27	575.90 MXN
05577-01-5013201	empuñadura en estrella	13 - 20	42,5	40	7	27	575.90 MXN
05577-01-5017241	empuñadura en estrella	17 - 24	44	40	7	27	575.90 MXN
05577-01-5023301	empuñadura en estrella	23 - 30	45	40	7	27	575.90 MXN
05577-01-5029361	empuñadura en estrella	29 - 36	43	40	7	27	575.90 MXN
05577-01-5033401	empuñadura en estrella	33 - 40	40,5	40	7	27	575.90 MXN
05577-01-5037441	empuñadura en estrella	37 - 44	37	40	7	27	575.90 MXN
05577-01-8709161	Triángulo 7 mm	9-16	40,5	40	7	27	539.24 MXN
05577-01-8713201	Triángulo 7 mm	13 - 20	42,5	40	7	27	539.24 MXN
05577-01-8717241	Triángulo 7 mm	17 - 24	44	40	7	27	539.24 MXN
05577-01-8723301	Triángulo 7 mm	23 - 30	45	40	7	27	539.24 MXN
05577-01-8729361	Triángulo 7 mm	29 - 36	43	40	7	27	539.24 MXN
