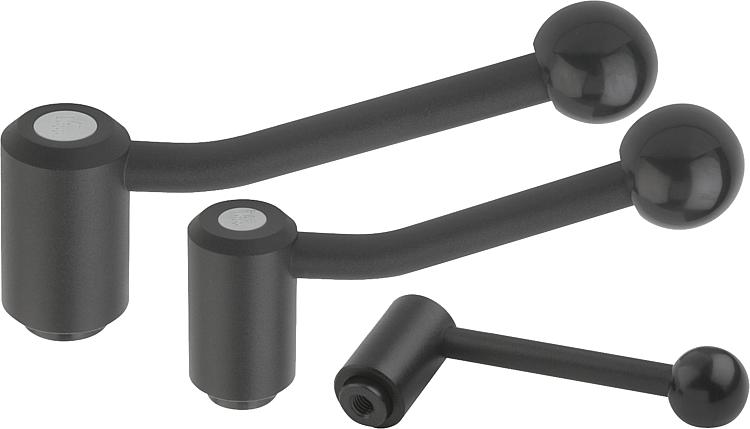

Palancas tensoras con rosca interior

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de mando
      - Palanca de sujeción y palanca tensora
        Palancas tensoras con rosca interior

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Partes de acero con clase de resistencia 5.8.
Botón esférico de plástico, negro.Versión:Recubierto con plástico negro con estructura fina.A petición:Otras roscas interiores y modelos especiales.

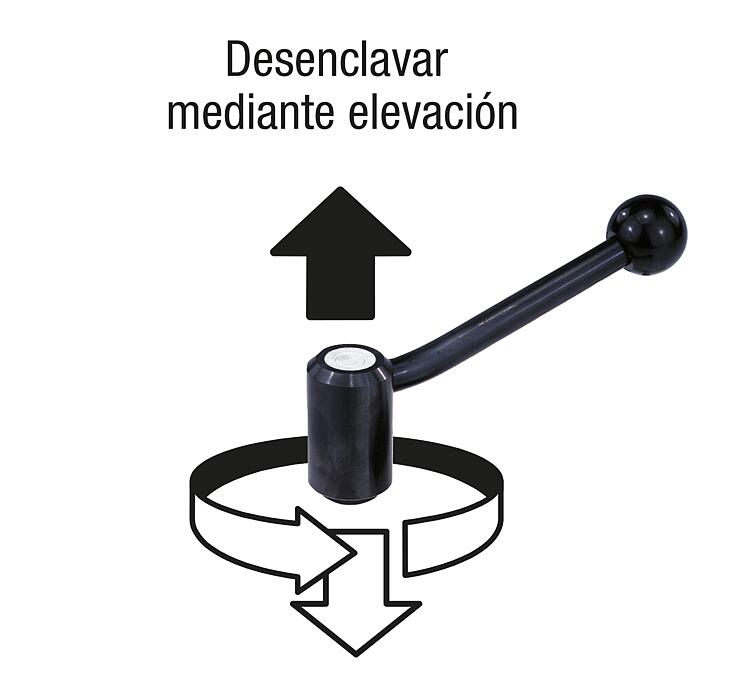

A petición, medidas "H1" y "A" disponibles en otras longitudes con un recargo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06370 Palancas tensoras con rosca interior

198 kB

Planos (vista completa)

Palanca tensora con rosca interior, 0 grados

Más información

Planos

Palanca tensora con rosca interior, 0 grados

Selección/filtro de artículos

Referencia	Forma	X	T	A=Longitud de empuñadura	D	D1	D2	D3	H	H1	H2	H4	Número de dientes	Precio
06370-1082	0°	M8	14	92	16	24	25	10	44,5	4,5	37	49,5	22	320.88 MXN
06370-1102	0°	M10	14	92	16	24	25	10	44,5	4,5	37	49,5	22	320.88 MXN
06370-2102	0°	M10	17	111	19	28	32	12	51,5	5,5	42	57,5	24	396.96 MXN
06370-2122	0°	M12	17	111	19	28	32	12	51,5	5,5	42	57,5	24	396.96 MXN
06370-3122	0°	M12	23	134,5	23	33	32	13	58	6	47	65	26	484.32 MXN
06370-3162	0°	M16	23	134,5	23	33	32	13	58	6	47	65	26	484.32 MXN
06370-4162	0°	M16	27	134	30	41	32	13	68,5	7,5	56,5	76,5	36	569.76 MXN
06370-4202	0°	M20	27	134	30	41	32	13	68,5	7,5	56,5	76,5	36	569.76 MXN
06370-4242	0°	M24	27	134	30	41	32	13	68,5	7,5	56,5	76,5	36	606.24 MXN

Palanca tensora con rosca interior, 20 grados

Más información

Planos

Palanca tensora con rosca interior, 20 grados

Selección/filtro de artículos

Referencia	Forma	X	T	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Número de dientes	Precio
06370-1081	20°	M8	14	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	320.88 MXN
06370-1101	20°	M10	14	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	320.88 MXN
06370-2101	20°	M10	17	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	396.96 MXN
06370-2121	20°	M12	17	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	396.96 MXN
06370-3121	20°	M12	23	128,5	15	23	33	32	13	58	6	47	81	65	26	484.32 MXN
06370-3161	20°	M16	23	128,5	15	23	33	32	13	58	6	47	81	65	26	484.32 MXN
06370-4161	20°	M16	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	569.76 MXN
06370-4201	20°	M20	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	569.76 MXN
06370-4241	20°	M24	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	606.24 MXN
