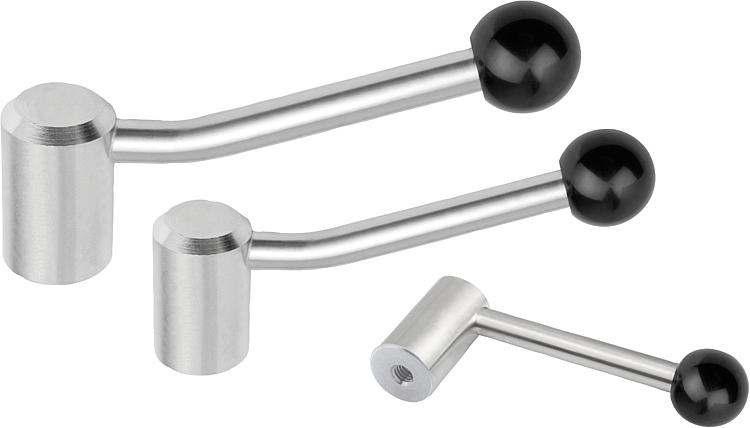

Palancas tensoras de acero inoxidable

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de mando
      - Palanca de sujeción y palanca tensora
        Palancas tensoras de acero inoxidable

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Partes de acero inoxidable 1.4305.
Botón esférico de plástico negro.

Versión:Piezas de acero inoxidable con acabado natural.
Botón esférico pulido.Indicación:Las palancas tensoras se pueden utilizar para tareas de sujeción sencillas o para procesos de conmutación.
En caso necesario, debe haber suficiente espacio de sujeción para que la palanca se pueda girar 360°.A petición:Otras roscas interiores, agujeros de referencia y modelos especiales.
Medida "A" disponible en otras longitudes con un recargo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06341 Palancas tensoras de acero inoxidable

106 kB

Palancas tensoras de acero inoxidable con rosca interior, 0 grados

Más información

Selección/filtro de artículos

Referencia	Tipo de rosca	Forma	Tamaño	X	T	D	D1	D2	H	H2	A	Precio
06341-2082	rosca interior	0°	1	M8	18	24	10	25	40	32,5	88,1	273.12 MXN
06341-2102	rosca interior	0°	1	M10	18	24	10	25	40	32,5	88,1	273.12 MXN
06341-21012	rosca interior	0°	2	M10	20	28	12	32	46	36,5	104	338.16 MXN
06341-2122	rosca interior	0°	2	M12	20	28	12	32	46	36,5	104	338.16 MXN
06341-2162	rosca interior	0°	3	M16	23	33	13	32	52	41	126,5	409.44 MXN
06341-2202	rosca interior	0°	4	M20	26	41	13	32	61	49	128,5	567.84 MXN

Palancas tensoras de acero inoxidable con rosca interior, 20 grados

Más información

Selección/filtro de artículos

Referencia	Tipo de rosca	Forma	Tamaño	X	T	D	D1	D2	H	H2	A	Precio
06341-208	rosca interior	20°	1	M8	18	24	10	25	40	32,5	84,5	273.12 MXN
06341-210	rosca interior	20°	1	M10	18	24	10	25	40	32,5	84,5	273.12 MXN
06341-2101	rosca interior	20°	2	M10	20	28	12	32	46	36,5	100	338.16 MXN
06341-212	rosca interior	20°	2	M12	20	28	12	32	46	36,5	100	338.16 MXN
06341-216	rosca interior	20°	3	M16	23	33	13	32	52	41	121	409.44 MXN
06341-220	rosca interior	20°	4	M20	26	41	13	32	61	49	123	567.84 MXN

Palancas tensoras de acero inoxidable con agujero de referencia, 0 grados

Más información

Selección/filtro de artículos

Referencia	Tipo de rosca	Forma	Tamaño	X	T	D	D1	D2	H	H1	H2	A	A2	Precio
06341-1102	agujero de referencia	0°	1	10	22	24	10	25	40	-	32,5	88,1	-	273.12 MXN
06341-1122	agujero de referencia	0°	2	12	25	28	12	32	46	-	36,5	104	-	338.16 MXN
06341-1142	agujero de referencia	0°	2	14	25	28	12	32	46	-	36,5	104	-	338.16 MXN
06341-1162	agujero de referencia	0°	3	16	28	33	13	32	52	-	41	126,5	-	409.44 MXN
06341-1202	agujero de referencia	0°	4	20	32	41	13	32	61	-	49	128,5	-	567.84 MXN

Palancas tensoras de acero inoxidable con agujero de referencia, 20 grados

Más información

Selección/filtro de artículos

Referencia	Tipo de rosca	Forma	Tamaño	X	T	D	D1	D2	H	H1	H2	A	A2	Precio
06341-110	agujero de referencia	20°	1	10	22	24	10	25	40	52,5	32,5	84,5	15	273.12 MXN
06341-112	agujero de referencia	20°	2	12	25	28	12	32	46	61	36,5	100	15	338.16 MXN
06341-114	agujero de referencia	20°	2	14	25	28	12	32	46	61	36,5	100	15	338.16 MXN
06341-116	agujero de referencia	20°	3	16	28	33	13	32	52	72	41	121	15	409.44 MXN
06341-120	agujero de referencia	20°	4	20	32	41	13	32	61	80	49	123	15	567.84 MXN
