        Tornillos de muletilla con muletilla fija o suelta DIN 6304 o DIN 6306

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Acero.Versión:Bruñido, pivote opresor endurecido.Indicación:Los tornillos de muletilla con muletilla suelta tienen la muletilla desplazable y se pueden fijar en cualquier posición con el muelle de compresión. Los anillos limitan el recorrido de desplazamiento. Las tornillos de muletilla con muletilla fija tienen la muletilla montada.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06150 Tornillos de muletilla con muletilla fija o suelta DIN 6304 o DIN 6306

215 kB

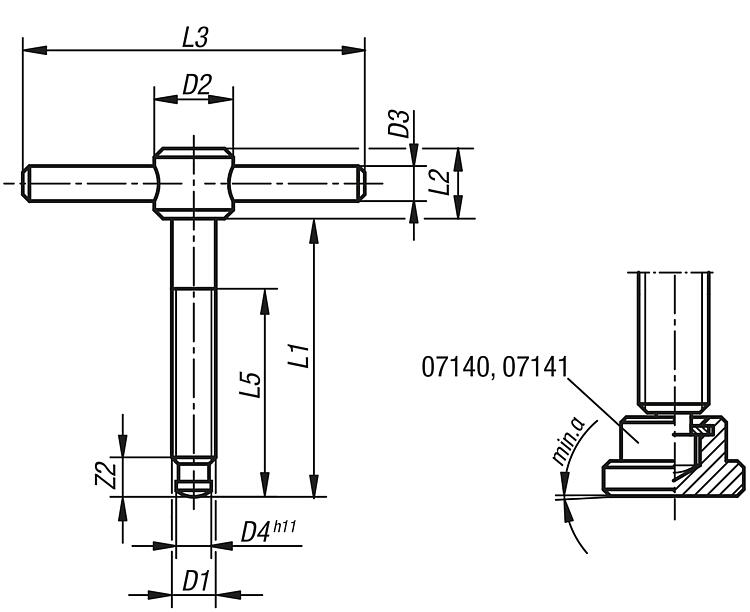

Planos (vista completa)

Tornillos de muletilla con muletilla fija DIN 6304

Más información

Planos

Tornillos de muletilla con muletilla fija DIN 6304

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3	D4	L1	L2	L3	L5	Z2	Precio
06150-106X40	muletilla fija	M6	12	5	4,5	40	10	50	30	6	159.84 MXN
06150-106X50	muletilla fija	M6	12	5	4,5	50	10	50	40	6	163.92 MXN
06150-108X50	muletilla fija	M8	14	6	6	50	12	60	35	7,5	179.76 MXN
06150-108X60	muletilla fija	M8	14	6	6	60	12	60	45	7,5	188.16 MXN
06150-110X60	muletilla fija	M10	18	8	8	60	14	80	40	9	216.48 MXN
06150-110X70	muletilla fija	M10	18	8	8	70	14	80	50	9	224.16 MXN
06150-112X70	muletilla fija	M12	20	10	8	70	18	100	50	10	232.08 MXN
06150-112X80	muletilla fija	M12	20	10	8	80	18	100	60	10	241.92 MXN
06150-116X75	muletilla fija	M16	24	12	12	75	20	120	55	12	313.68 MXN
06150-116X90	muletilla fija	M16	24	12	12	90	20	120	70	12	321.12 MXN
06150-116X110	muletilla fija	M16	24	12	12	110	20	120	90	12	339.60 MXN
06150-120X75	muletilla fija	M20	30	16	15,5	75	28	140	55	14	456.48 MXN
06150-120X90	muletilla fija	M20	30	16	15,5	90	28	140	70	14	481.20 MXN
06150-120X110	muletilla fija	M20	30	16	15,5	110	28	140	90	14	499.68 MXN

Tornillos de muletilla con muletilla suelta DIN 6306

Más información

Planos

Tornillos de muletilla con muletilla suelta DIN 6306

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3	D4	L1	L2	L3	L5	Z2	Precio
06150-210X40	muletilla suelta	M10	18	8	8	40	32	80	30	9	254.88 MXN
06150-210X50	muletilla suelta	M10	18	8	8	50	32	80	40	9	260.64 MXN
06150-212X50	muletilla suelta	M12	20	10	8	50	35	100	40	10	308.16 MXN
06150-212X60	muletilla suelta	M12	20	10	8	60	35	100	50	10	317.28 MXN
06150-216X55	muletilla suelta	M16	24	13	12	55	40	120	45	12	429.36 MXN
06150-216X70	muletilla suelta	M16	24	13	12	70	40	120	60	12	444.00 MXN
06150-216X90	muletilla suelta	M16	24	13	12	90	40	120	80	12	469.44 MXN
06150-220X55	muletilla suelta	M20	30	16	15,5	55	45	140	45	14	605.76 MXN
06150-220X70	muletilla suelta	M20	30	16	15,5	70	45	140	60	14	626.40 MXN
06150-220X90	muletilla suelta	M20	30	16	15,5	90	45	140	80	14	657.12 MXN
