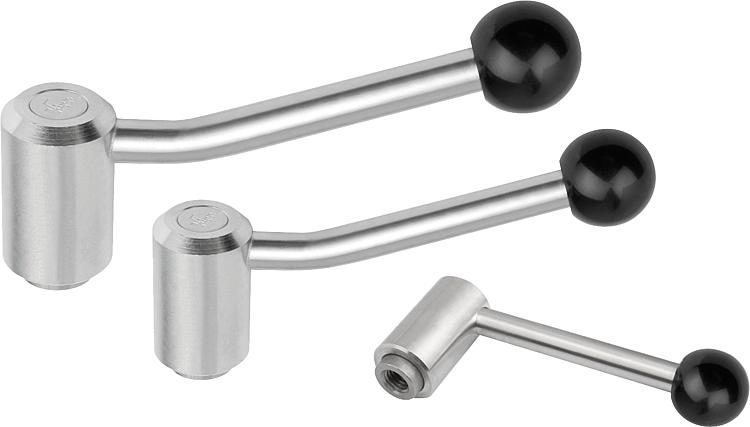

Palancas tensoras de acero inoxidable con rosca interior

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de mando
      - Palanca de sujeción y palanca tensora
        Palancas tensoras de acero inoxidable con rosca interior

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Partes de acero inoxidable 1.4305.
Botón esférico de plástico negro.

Versión:Piezas de acero inoxidable con acabado natural.
Botón esférico pulido.A petición:Otras roscas interiores y modelos especiales.
A petición, medidas "H1" y "A" disponibles en otras longitudes con un recargo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06371 Palancas tensoras de acero inoxidable con rosca interior

223 kB

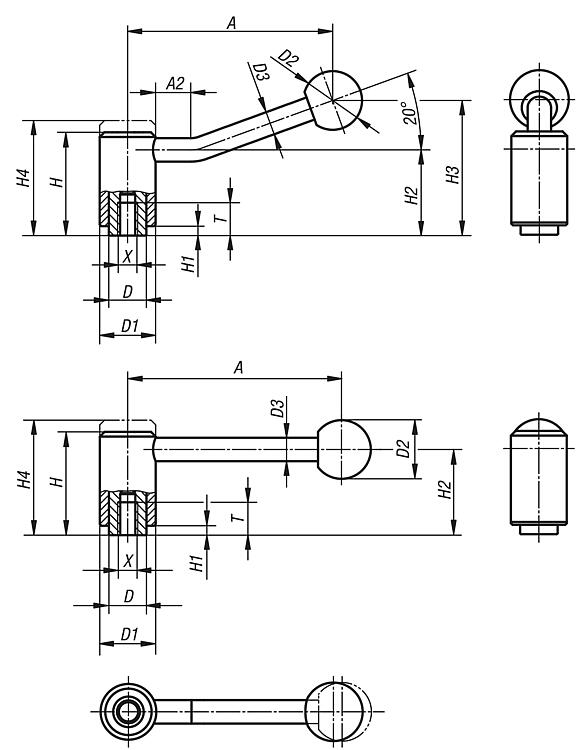

Planos (vista completa)

Palanca tensora de acero inoxidable con rosca interior, 0 grados

Más información

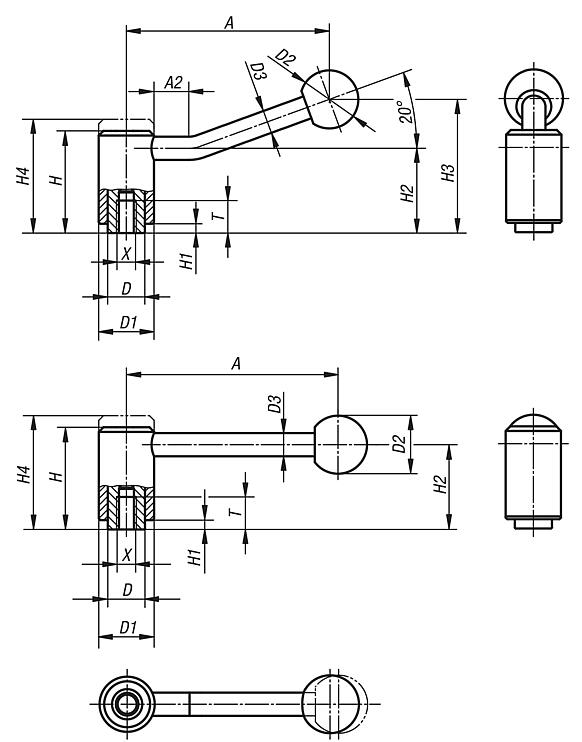

Planos

Palanca tensora de acero inoxidable con rosca interior, 0 grados

Selección/filtro de artículos

Referencia	Forma	X	T	A=Longitud de empuñadura	D	D1	D2	D3	H	H1	H2	H4	Número de dientes	Precio
06371-1082	0°	M8	14	92	16	24	25	10	44,5	4,5	37	49,5	22	573.12 MXN
06371-1102	0°	M10	14	92	16	24	25	10	44,5	4,5	37	49,5	22	573.12 MXN
06371-2102	0°	M10	17	111	19	28	32	12	51,5	5,5	42	57,5	24	675.36 MXN
06371-2122	0°	M12	17	111	19	28	32	12	51,5	5,5	42	57,5	24	675.36 MXN
06371-3122	0°	M12	23	134,5	23	33	32	13	58	6	47	65	26	933.36 MXN
06371-3162	0°	M16	23	134,5	23	33	32	13	58	6	47	65	26	933.36 MXN
06371-4162	0°	M16	27	134	30	41	32	13	68,5	7,5	56,5	76,5	36	1,099.44 MXN
06371-4202	0°	M20	27	134	30	41	32	13	68,5	7,5	56,5	76,5	36	1,099.44 MXN

Palanca tensora de acero inoxidable con rosca interior, 20 grados

Más información

Planos

Palanca tensora de acero inoxidable con rosca interior, 20 grados

Selección/filtro de artículos

Referencia	Forma	X	T	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Número de dientes	Precio
06371-1081	20°	M8	14	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	573.12 MXN
06371-1101	20°	M10	14	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	573.12 MXN
06371-2101	20°	M10	17	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	675.36 MXN
06371-2121	20°	M12	17	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	675.36 MXN
06371-3121	20°	M12	23	128,5	15	23	33	32	13	58	6	47	81	65	26	933.36 MXN
06371-3161	20°	M16	23	128,5	15	23	33	32	13	58	6	47	81	65	26	933.36 MXN
06371-4161	20°	M16	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	1,099.44 MXN
06371-4201	20°	M20	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	1,099.44 MXN
