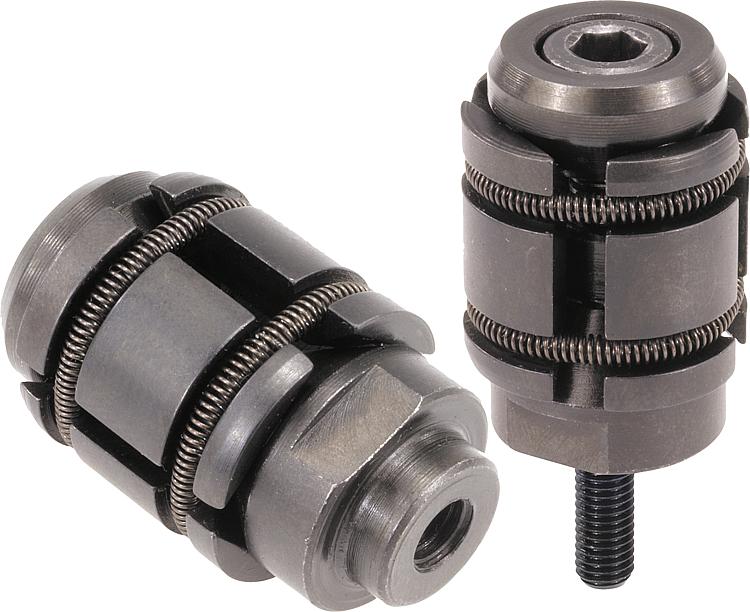

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónMaterial:Cuerpo de acero.
Casquillos de acero para temple y revenido.
Versión:Bruñido.Indicación:La brida de centrado permite centrar y sujetar una pieza de trabajo en la perforación. La brida de centrado tiene una gran carrera. La gama de productos abarca un rango de sujeción de Ø12 a Ø30 mm. Para aumentar la precisión del centrado, la brida de centrado se puede fijar en una perforación con el perno de centrado (D2). La precisión de centrado es de +/- 0,2mm.

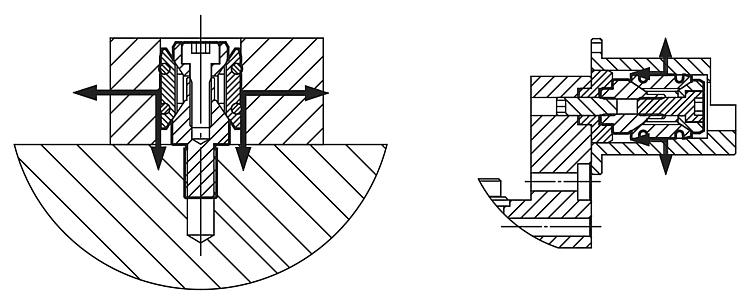

Las bridas de centrado con rosca interior son compatibles con el sistema de retícula M6 (ver ejemplo de aplicación).
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 03165 Bridas de centrado 316 kB

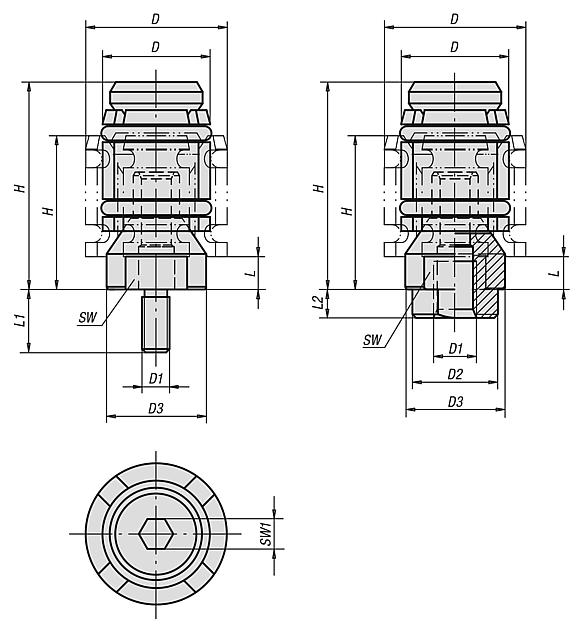

Planos (vista completa)

Bridas de centrado

Brida de centrado con rosca interior

Más información

Planos

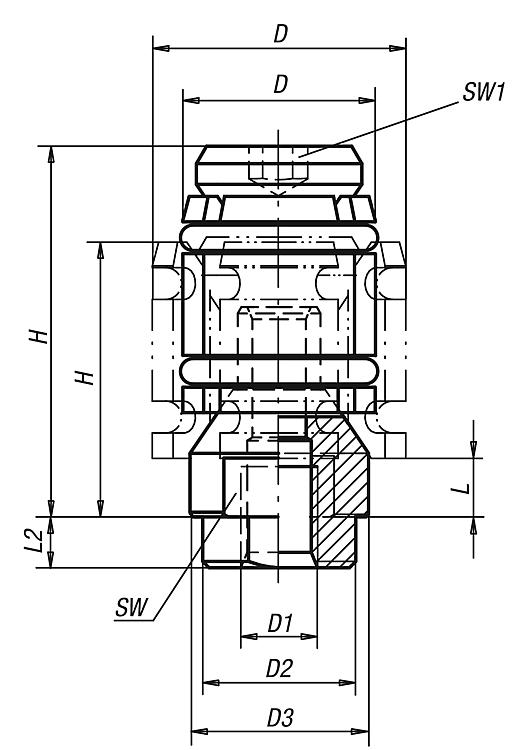

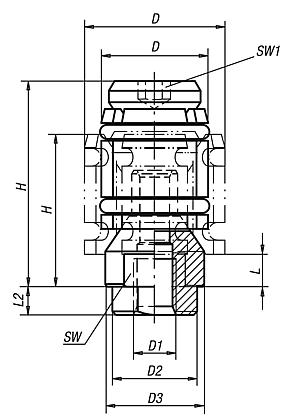

Brida de centrado con rosca interior

Selección/filtro de artículos

ReferenciaTipo de roscaDD1L2D
mín.
D2D3H
mín.
H
máx.
L
mín.
SWSW1Fuerza de
sujeción
máx. kN
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
03165-0615rosca interior15M64121211,42227,54,892,51,52,2 1,681.68 MXN
03165-0619rosca interior19M6415121424,5324,81242,56 1,681.68 MXN
03165-0624rosca interior24M64191217,826354,5155410 1,825.88 MXN
03165-0630rosca interior30M642412233244,571954,510 1,825.88 MXN

Brida de centrado con rosca exterior

Más información

Planos

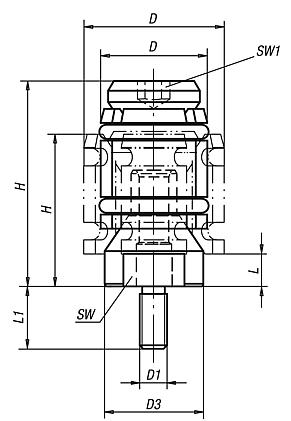

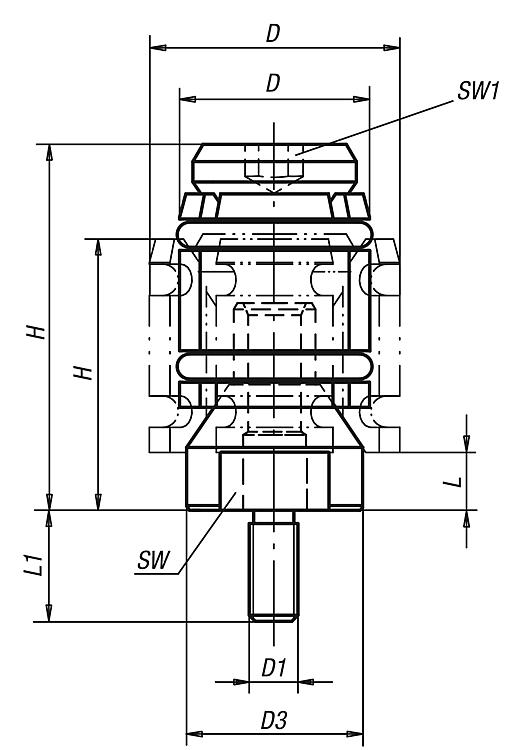

Brida de centrado con rosca exterior

Selección/filtro de artículos

ReferenciaTipo de roscaDD1L1D
mín.
D3H
mín.
H
máx.
L
mín.
SWSW1Fuerza de
sujeción
máx. kN
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
03165-061215rosca exterior15M6121211,42227,54,892,51,52,2 1,854.44 MXN
03165-061219rosca exterior19M612151424,5324,81242,56 1,854.44 MXN
03165-081624rosca exterior24M8161917,826354,5155410 1,602.72 MXN
03165-081630rosca exterior30M81624233244,571954,510 1,602.72 MXN
