        Pasadores de bloqueo de acero inoxidable con cuadrado

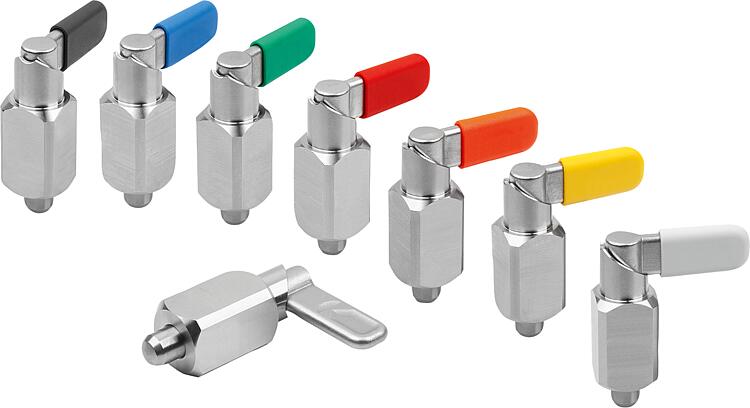

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Los pasadores de bloqueo se usan para aplicaciones en que hay que impedir el cambio de la posición de bloqueo por fuerzas transversales.
Si se gira el pestillo 180°, se recoge la clavija de bloqueo y entonces se puede cambiar la posición de bloqueo.
La muesca de enclavamiento hace que el pestillo se mantenga en esta posición, con lo que la clavija de bloqueo permanece retraída.
Material:Pestillo 1.4308.
Casquillo 1.4301.
Clavija de bloqueo 1.4305.
Muelle de compresión 1.4310.
Tapa del pestillo de termoplástico PA.Versión:Casquillo y pestillo de acabado natural.
Clavija de bloqueo pulida y con acabado natural.
Muelle de compresión con acabado natural.
Tapa del pestillo de varios colores:
- gris antracita RAL 7021.
- naranja puro RAL 2004.
- amarillo colza RAL 1021.
- rojo tráfico RAL 3020.
- verde señal RAL 6032.
- azul tráfico RAL 5017.
- gris claro RAL 7035Indicación:Los pasadores de bloqueo, gracias al manguito cuadrado, son idóneos para soldadura. Se recomienda el posicionamiento mediante soldadura por puntos para evitar un calentamiento excesivo de los muelles.Ventajas:Si se gira el pestillo 180°, se recoge la clavija de bloqueo.
Alternativamente con tapas de pestillo de plástico de color.
Manguito cuadrado para soldar.A petición:Modelos especiales.
Accesorios:Casquillos de posicionamiento 03099-50, 03099-60, 03099-61.

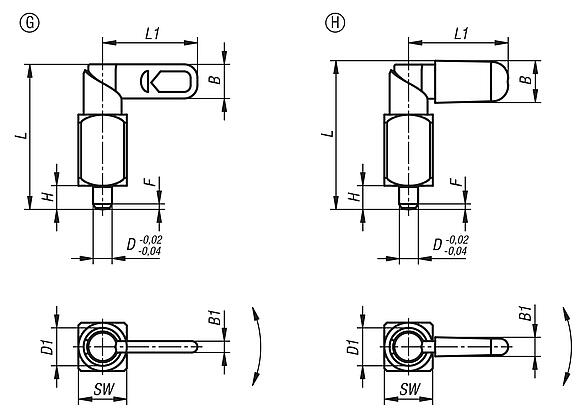

Indicación sobre el dibujo:

Forma G: sin tapa de pestillo
Forma H: con tapa de pestillo

Características especiales:

Acero inoxidable

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03099-19 Pasadores de bloqueo de acero inoxidable con cuadrado

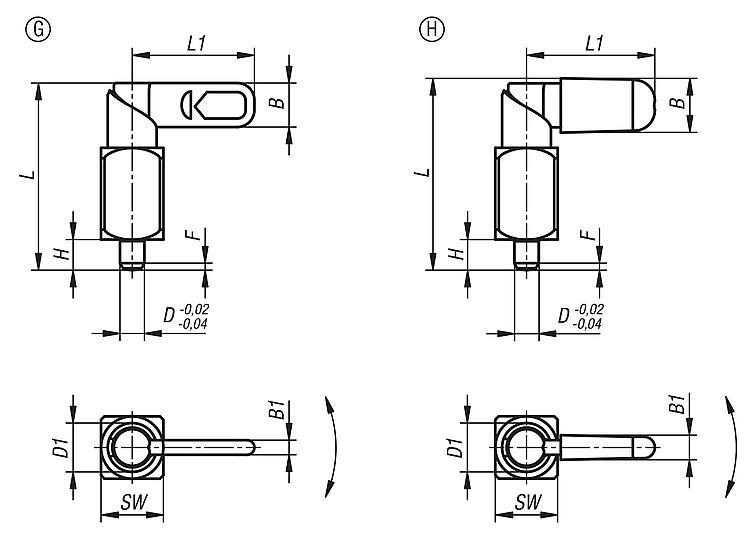

Planos (vista completa)

Pasadores de bloqueo de acero inoxidable con cuadrado

Pasadores de bloqueo de acero inoxidable con cuadrado, forma G, sin tapa de pestillo

Más información

Planos

Pasadores de bloqueo de acero inoxidable con cuadrado, forma G, sin tapa de pestillo

Selección/filtro de artículos

Referencia	Forma	D	D1	L	L1	B	B1	H	F x 30°	SW	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	CAD	Acc.	Precio	Pedir
03099-19-1100410	G	4	10	38,5	25	9	3	6	1	12	8	14			403.76 MXN
03099-19-1100510	G	5	10	38,5	25	9	3	6	1,3	12	8	14			403.76 MXN
03099-19-1100610	G	6	10	38,5	25	9	3	6	1,8	12	8	14			490.28 MXN
03099-19-1100512	G	5	12	47,4	30	10,8	3,6	8	1,3	16	8	14			403.76 MXN
03099-19-1100612	G	6	12	47,4	30	10,8	3,6	8	1,8	16	8	14			490.28 MXN
03099-19-1100812	G	8	12	47,4	30	10,8	3,6	8	2,3	16	8	14			634.48 MXN
03099-19-1100616	G	6	16	61,2	40	14,4	4,8	10	1,8	20	15	35			490.28 MXN
03099-19-1100816	G	8	16	61,2	40	14,4	4,8	10	2,3	20	15	35			634.48 MXN
03099-19-1101016	G	10	16	61,2	40	14,4	4,8	10	2,8	20	15	35			807.52 MXN
03099-19-1100820	G	8	20	71	50	18	6	12	2,3	24	20	60			634.48 MXN
03099-19-1101020	G	10	20	71	50	18	6	12	2,8	24	20	60			807.52 MXN
03099-19-1101220	G	12	20	71	50	18	6	12	3	24	20	60			807.52 MXN

Pasadores de bloqueo de acero inoxidable con cuadrado, forma H, con tapa de pestillo

Más información

Planos

Pasadores de bloqueo de acero inoxidable con cuadrado, forma H, con tapa de pestillo

Selección/filtro de artículos

Referencia	Forma	Color del componente	D	D1	L	L1	B	B1	H	F x 30°	SW	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	CAD	Acc.	Precio	Pedir
03099-19-1110410	H	gris antracita RAL 7021	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14			432.60 MXN
03099-19-1110510	H	gris antracita RAL 7021	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14			432.60 MXN
03099-19-1110610	H	gris antracita RAL 7021	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14			519.12 MXN
03099-19-1110512	H	gris antracita RAL 7021	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14			432.60 MXN
03099-19-1110612	H	gris antracita RAL 7021	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14			519.12 MXN
03099-19-1110812	H	gris antracita RAL 7021	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14			663.32 MXN
03099-19-1110616	H	gris antracita RAL 7021	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35			519.12 MXN
03099-19-1110816	H	gris antracita RAL 7021	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35			663.32 MXN
03099-19-1111016	H	gris antracita RAL 7021	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35			836.36 MXN
03099-19-1110820	H	gris antracita RAL 7021	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60			663.32 MXN
03099-19-1111020	H	gris antracita RAL 7021	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60			836.36 MXN
03099-19-1111220	H	gris antracita RAL 7021	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60			836.36 MXN
03099-19-11104102	H	naranja puro RAL 2004	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14			432.60 MXN
03099-19-11105102	H	naranja puro RAL 2004	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14			432.60 MXN
03099-19-11106102	H	naranja puro RAL 2004	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14			519.12 MXN
03099-19-11105122	H	naranja puro RAL 2004	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14			432.60 MXN
03099-19-11106122	H	naranja puro RAL 2004	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14			519.12 MXN
03099-19-11108122	H	naranja puro RAL 2004	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14			663.32 MXN
03099-19-11106162	H	naranja puro RAL 2004	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35			519.12 MXN
03099-19-11108162	H	naranja puro RAL 2004	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35			663.32 MXN
03099-19-11110162	H	naranja puro RAL 2004	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35			836.36 MXN
03099-19-11108202	H	naranja puro RAL 2004	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60			663.32 MXN
03099-19-11110202	H	naranja puro RAL 2004	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60			836.36 MXN
03099-19-11112202	H	naranja puro RAL 2004	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60			836.36 MXN
03099-19-111041016	H	amarillo colza RAL 1021	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14			432.60 MXN
03099-19-111051016	H	amarillo colza RAL 1021	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14			432.60 MXN
03099-19-111061016	H	amarillo colza RAL 1021	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14			519.12 MXN
03099-19-111051216	H	amarillo colza RAL 1021	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14			432.60 MXN
03099-19-111061216	H	amarillo colza RAL 1021	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14			519.12 MXN
03099-19-111081216	H	amarillo colza RAL 1021	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14			663.32 MXN
03099-19-111061616	H	amarillo colza RAL 1021	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35			519.12 MXN
03099-19-111081616	H	amarillo colza RAL 1021	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35			663.32 MXN
03099-19-111101616	H	amarillo colza RAL 1021	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35			836.36 MXN
03099-19-111082016	H	amarillo colza RAL 1021	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60			663.32 MXN
03099-19-111102016	H	amarillo colza RAL 1021	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60			836.36 MXN
03099-19-111122016	H	amarillo colza RAL 1021	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60			836.36 MXN
03099-19-111041084	H	rojo tráfico RAL 3020	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14			432.60 MXN
03099-19-111051084	H	rojo tráfico RAL 3020	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14			432.60 MXN
03099-19-111061084	H	rojo tráfico RAL 3020	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14			519.12 MXN
03099-19-111051284	H	rojo tráfico RAL 3020	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14			432.60 MXN
03099-19-111061284	H	rojo tráfico RAL 3020	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14			519.12 MXN
03099-19-111081284	H	rojo tráfico RAL 3020	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14			663.32 MXN
03099-19-111061684	H	rojo tráfico RAL 3020	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35			519.12 MXN
03099-19-111081684	H	rojo tráfico RAL 3020	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35			663.32 MXN
03099-19-111101684	H	rojo tráfico RAL 3020	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35			836.36 MXN
03099-19-111082084	H	rojo tráfico RAL 3020	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60			663.32 MXN
03099-19-111102084	H	rojo tráfico RAL 3020	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60			836.36 MXN
03099-19-111122084	H	rojo tráfico RAL 3020	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60			836.36 MXN
03099-19-111041086	H	verde señal RAL 6032	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14			432.60 MXN
03099-19-111051086	H	verde señal RAL 6032	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14			432.60 MXN
03099-19-111061086	H	verde señal RAL 6032	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14			519.12 MXN
03099-19-111051286	H	verde señal RAL 6032	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14			432.60 MXN
03099-19-111061286	H	verde señal RAL 6032	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14			519.12 MXN
03099-19-111081286	H	verde señal RAL 6032	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14			663.32 MXN
03099-19-111061686	H	verde señal RAL 6032	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35			519.12 MXN
03099-19-111081686	H	verde señal RAL 6032	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35			663.32 MXN
03099-19-111101686	H	verde señal RAL 6032	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35			836.36 MXN
03099-19-111082086	H	verde señal RAL 6032	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60			663.32 MXN
03099-19-111102086	H	verde señal RAL 6032	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60			836.36 MXN
03099-19-111122086	H	verde señal RAL 6032	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60			836.36 MXN
03099-19-111041087	H	azul tráfico RAL 5017	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14			432.60 MXN
03099-19-111051087	H	azul tráfico RAL 5017	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14			432.60 MXN
03099-19-111061087	H	azul tráfico RAL 5017	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14			519.12 MXN
03099-19-111051287	H	azul tráfico RAL 5017	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14			432.60 MXN
03099-19-111061287	H	azul tráfico RAL 5017	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14			519.12 MXN
03099-19-111081287	H	azul tráfico RAL 5017	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14			663.32 MXN
03099-19-111061687	H	azul tráfico RAL 5017	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35			519.12 MXN
03099-19-111081687	H	azul tráfico RAL 5017	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35			663.32 MXN
03099-19-111101687	H	azul tráfico RAL 5017	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35			836.36 MXN
03099-19-111082087	H	azul tráfico RAL 5017	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60			663.32 MXN
03099-19-111102087	H	azul tráfico RAL 5017	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60			836.36 MXN
03099-19-111122087	H	azul tráfico RAL 5017	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60			836.36 MXN
03099-19-111041088	H	gris claro RAL 7035	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14			432.60 MXN
03099-19-111051088	H	gris claro RAL 7035	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14			432.60 MXN
03099-19-111061088	H	gris claro RAL 7035	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14			519.12 MXN
03099-19-111051288	H	gris claro RAL 7035	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14			432.60 MXN
03099-19-111061288	H	gris claro RAL 7035	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14			519.12 MXN
03099-19-111081288	H	gris claro RAL 7035	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14			663.32 MXN
03099-19-111061688	H	gris claro RAL 7035	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35			519.12 MXN
03099-19-111081688	H	gris claro RAL 7035	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35			663.32 MXN
03099-19-111101688	H	gris claro RAL 7035	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35			836.36 MXN
03099-19-111082088	H	gris claro RAL 7035	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60			663.32 MXN
03099-19-111102088	H	gris claro RAL 7035	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60			836.36 MXN
03099-19-111122088	H	gris claro RAL 7035	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60			836.36 MXN
