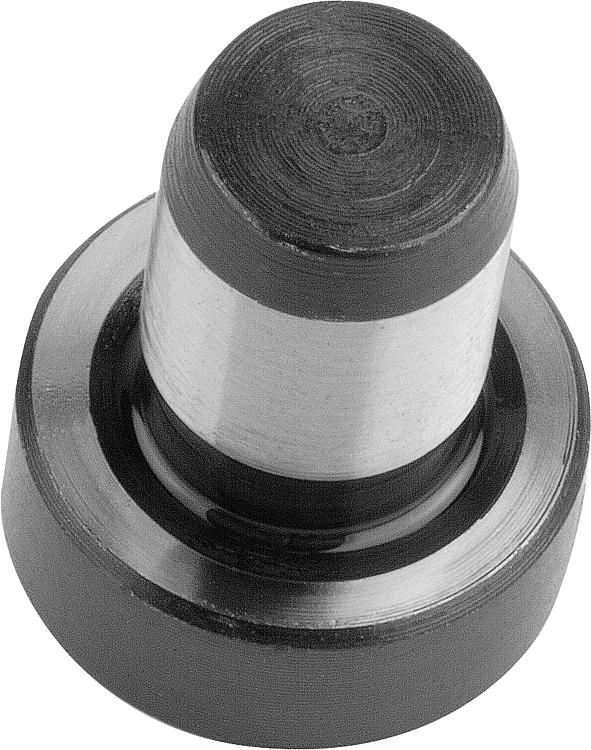

        Pernos de apoyo de acero bruñido, endurecido y rectificado, sin centrado

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para herramientas.Versión:Endurecido y pulido.

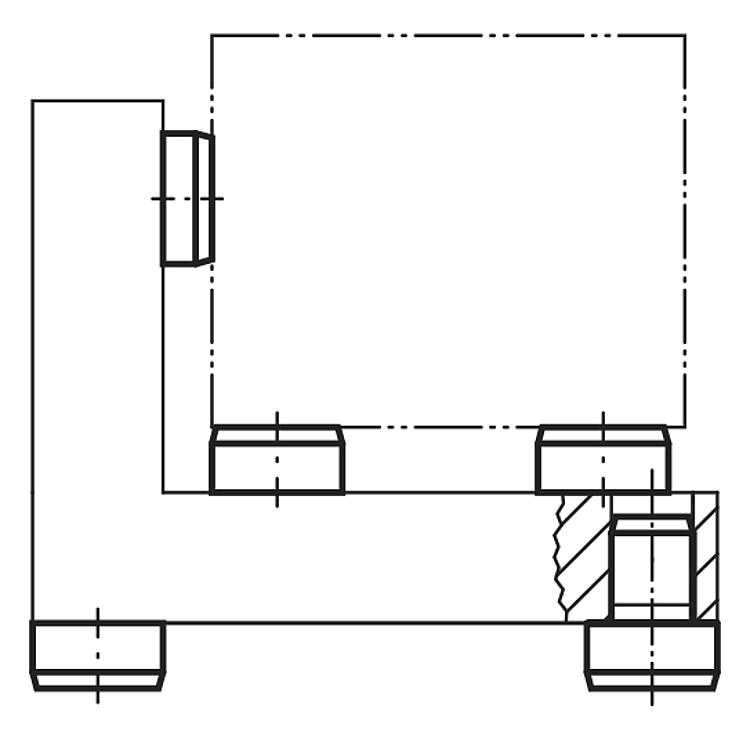

Superficie de apoyo sin centrado.Indicación:En caso de aplicación de varios pernos de apoyo, la altura de apoyo se puede rectificar. Los pernos de apoyo se pueden utilizar también como pies para dispositivos.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02010 Pernos de apoyo de acero bruñido, endurecido y rectificado, sin centrado

438 kB

Planos

Selección/filtro de artículos

Referencia	D1	D2	H	H1	L3	L4	Precio
02010-041	6	4	2,5	6,5	0,7	1,2	104.72 MXN
02010-042	6	4	4,5	8,5	0,7	1,2	107.24 MXN
02010-04	6	4	5	6	0,7	1,2	78.68 MXN
02010-061	10	6	4,5	8,5	0,9	1,5	116.76 MXN
02010-06	10	6	8	8,5	0,9	1,5	86.80 MXN
02010-08	16	8	5	10	2	2	105.56 MXN
02010-081	16	8	13	10	2	2	144.48 MXN
02010-10	20	10	6	12	2	2	199.08 MXN
02010-101	20	10	12	12	2	2	203.00 MXN
02010-12	25	12	8	14	2	2	210.84 MXN
02010-122	25	12	20	14	2	2	269.92 MXN
02010-123	25	12	30	14	2	2	307.72 MXN
02010-16	30	16	25	20	2,5	2,5	363.16 MXN
02010-164	30	16	40	20	2,5	2,5	409.08 MXN
02010-165	30	16	50	20	2,5	2,5	445.48 MXN
02010-166	30	16	65	20	2,5	2,5	496.72 MXN
02010-20	30	20	80	20	2,5	2,5	747.32 MXN
02010-201	30	20	100	20	2,5	2,5	648.76 MXN
02010-202	40	20	13	20	3,2	3,2	561.12 MXN
02010-203	40	20	32	20	3,2	3,2	781.48 MXN
