        Pernos de apoyo en forma de clavija con rosca exterior

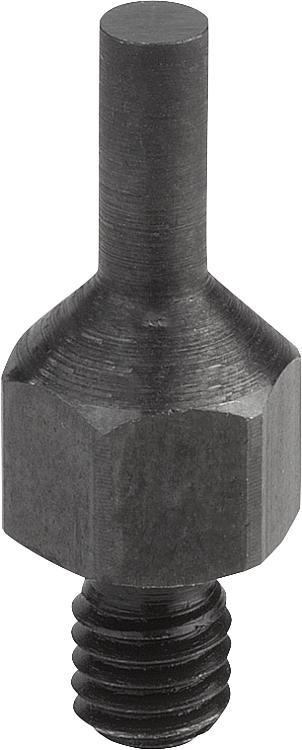

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.Versión:Tratado en caliente, bruñido.
Superficie de apoyo endurecida por inducción y pulida.Indicación:Los pernos de apoyo se pueden emplear tanto a modo de soporte estable y de alta precisión, como a modo de tope.
Gracias a su forma de clavija, estos pernos también se pueden utilizar en piezas con puntos de apoyo estrechos.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02027 Pernos de apoyo en forma de clavija con rosca exterior

115 kB

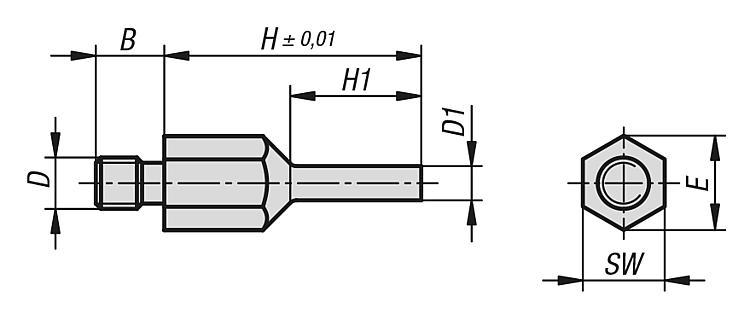

Planos

Selección/filtro de artículos

Referencia	B	D	D1	E	H	H1	SW	Precio
02027-1060420	8	M6	4	11	20	10	10	259.56 MXN
02027-1060430	8	M6	4	11	30	15	10	265.16 MXN
02027-1080430	10	M8	4	14,4	30	15	13	283.36 MXN
02027-1080440	10	M8	4	14,4	40	20	13	289.24 MXN
02027-1080630	10	M8	6	14,4	30	15	13	290.92 MXN
02027-1080640	10	M8	6	14,4	40	20	13	296.24 MXN
02027-1100630	14	M10	6	19	30	15	17	307.16 MXN
02027-1100650	14	M10	6	19	50	25	17	316.40 MXN
02027-1100830	14	M10	8	19	30	15	17	313.04 MXN
02027-1100850	14	M10	8	19	50	25	17	322.00 MXN
02027-1120640	14	M12	6	21,2	40	20	19	323.68 MXN
02027-1120660	14	M12	6	21,2	60	30	19	338.52 MXN
02027-1120840	14	M12	8	21,2	40	20	19	331.24 MXN
02027-1120860	14	M12	8	21,2	60	30	19	345.80 MXN
