        Pernos de alojamiento de cerámica similar a DIN 6321

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

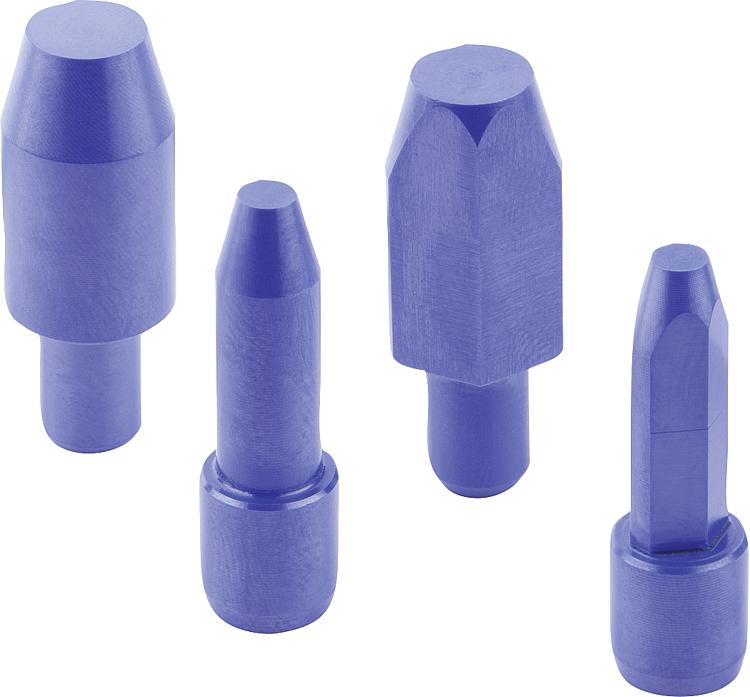

DescripciónMaterial:Cerámica de altas prestaciones Cerazur.Versión:Pulido.Indicación:Los pernos de alojamiento con forma A sirven para posicionar piezas de trabajo y piezas de dispositivos en perforaciones con dimensiones toleradas.

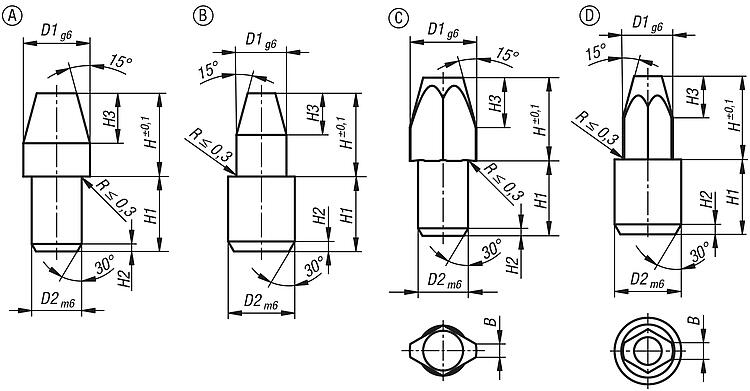

Con la forma C aplanada se pueden superar tolerancias en la distancia entre perforaciones o fijar la pieza que se desee posicionar en una única dirección. Los pernos de alojamiento con forma A también se pueden utilizar como topes y como pies para dispositivos.Ventajas:Cerazur es muy resistente a impactos y a la flexión. El óxido de circonio es la base del material. Se trata de una solución combinada de metal y cerámica.Indicación sobre el dibujo:

Forma A y B: perno de alojamiento cilíndrico
Forma C y D: perno de alojamiento aplanado

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02020-01 Pernos de alojamiento de cerámica similar a DIN 6321

185 kB

Indicación técnica sobre cerámica de altas prestaciones

76,3 kB

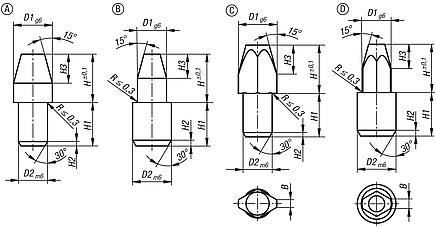

Planos (vista completa)

Pernos de alojamiento de cerámica similar a DIN 6321, forma A

Más información

Planos

Pernos de alojamiento de cerámica similar a DIN 6321, forma A

Selección/filtro de artículos

Referencia	Forma	D1	D2	H	H1	H2	H3	Precio
02020-01-10607	A	6	4	7	6	0,6	4	2,040.08 MXN
02020-01-10612	A	6	4	12	6	0,6	4	2,352.28 MXN
02020-01-10810	A	8	6	10	9	0,9	6	2,472.12 MXN
02020-01-10816	A	8	6	16	9	0,9	6	2,784.32 MXN
02020-01-11010	A	10	6	10	9	0,9	6	2,472.12 MXN
02020-01-11018	A	10	6	18	9	0,9	6	2,976.40 MXN
02020-01-11210	A	12	6	10	9	0,9	6	2,544.08 MXN
02020-01-11218	A	12	6	18	9	0,9	6	3,144.40 MXN
02020-01-11613	A	16	8	13	12	1,2	8	3,240.44 MXN
02020-01-11622	A	16	8	22	12	1,2	8	4,128.32 MXN

Pernos de alojamiento de cerámica similar a DIN 6321, forma B

Más información

Planos

Pernos de alojamiento de cerámica similar a DIN 6321, forma B

Selección/filtro de artículos

Referencia	Forma	D1	D2	H	H1	H2	H3	Precio
02020-01-20307	B	3	4	7	6	0,6	3	2,232.16 MXN
02020-01-20312	B	3	4	12	6	0,6	3	2,352.28 MXN
02020-01-20410	B	4	6	10	9	0,9	4	2,448.32 MXN
02020-01-20416	B	4	6	16	9	0,9	4	2,784.32 MXN
02020-01-20610	B	6	8	10	9	1,2	5	2,496.20 MXN
02020-01-20618	B	6	8	18	9	1,2	5	2,976.40 MXN

Pernos de alojamiento de cerámica similar a DIN 6321, forma C

Más información

Planos

Pernos de alojamiento de cerámica similar a DIN 6321, forma C

Selección/filtro de artículos

Referencia	Forma	B	D1	D2	H	H1	H2	H3	Precio
02020-01-30607	C	1	6	4	7	6	0,6	4	2,520.28 MXN
02020-01-30612	C	1	6	4	12	6	0,6	4	3,024.28 MXN
02020-01-30810	C	1,6	8	6	10	9	0,9	6	3,072.16 MXN
02020-01-30816	C	1,6	8	6	16	9	0,9	6	4,320.40 MXN
02020-01-31010	C	2,5	10	6	10	9	0,9	6	3,120.04 MXN
02020-01-31018	C	2,5	10	6	18	9	0,9	6	3,936.24 MXN
02020-01-31210	C	2,5	12	6	10	9	0,9	6	3,240.44 MXN
02020-01-31218	C	2,5	12	6	18	9	0,9	6	4,152.40 MXN
02020-01-31613	C	3,5	16	8	13	12	1,2	8	4,224.08 MXN
02020-01-31622	C	3,5	16	8	22	12	1,2	8	5,328.68 MXN

Pernos de alojamiento de cerámica similar a DIN 6321, forma D

Más información

Planos

Pernos de alojamiento de cerámica similar a DIN 6321, forma D

Selección/filtro de artículos

Referencia	Forma	B	D1	D2	H	H1	H2	H3	Precio
02020-01-40307	D	1,2	3	4	7	6	0,6	3	2,496.20 MXN
02020-01-40312	D	1,2	3	4	12	6	0,6	3	3,144.40 MXN
02020-01-40410	D	1,6	4	6	10	9	0,9	4	3,120.04 MXN
02020-01-40416	D	1,6	4	6	16	9	0,9	4	3,792.32 MXN
02020-01-40610	D	2	6	8	10	9	1,2	5	3,120.04 MXN
02020-01-40618	D	2	6	8	18	9	1,2	5	3,685.64 MXN
