        Tornillos de apoyo

Descripción del artículo/Imágenes del producto

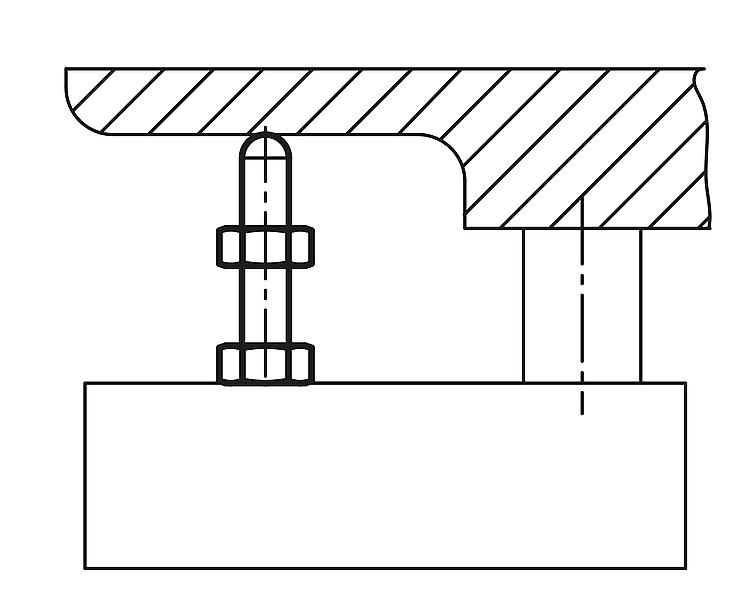

DescripciónMaterial:Acero para temple y revenido tratado en caliente.Versión:Bruñido.Indicación:Gracias al saliente redondeado, los tornillos de apoyo también se pueden utilizar como elementos de posicionamiento para piezas de trabajo con perforaciones.

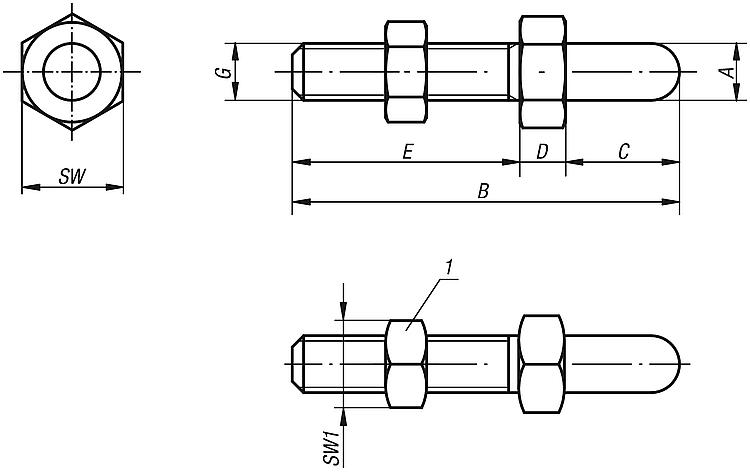

Las versiónes 02037-20020 y 02037-20040 tienen un hexágono.Indicación sobre el dibujo:

1) Contratuerca

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02037 Tornillos de apoyo

170 kB

Planos

Selección/filtro de artículos

Referencia	A	B	C	D	E	G	SW	SW1	Precio
02037-06006	6	37	6	6	25	M6	13	10	194.88 MXN
02037-06012	6	43	12	6	25	M6	13	10	211.12 MXN
02037-08008	8	45	8	7	30	M8	13	13	204.12 MXN
02037-08016	8	53	16	7	30	M8	13	13	218.68 MXN
02037-10010	10	58	10	8	40	M10	17	17	264.88 MXN
02037-10020	10	68	20	8	40	M10	17	17	269.08 MXN
02037-12012	12	72	12	10	50	M12	19	19	354.48 MXN
02037-12024	12	84	24	10	50	M12	19	19	360.36 MXN
02037-16016	16	89	16	13	60	M16	24	24	450.52 MXN
02037-16032	16	105	32	13	60	M16	24	24	454.72 MXN
02037-20020	20	115	20	15	80	M20	36	30	648.20 MXN
02037-20040	20	135	40	15	80	M20	36	30	719.32 MXN
