02130

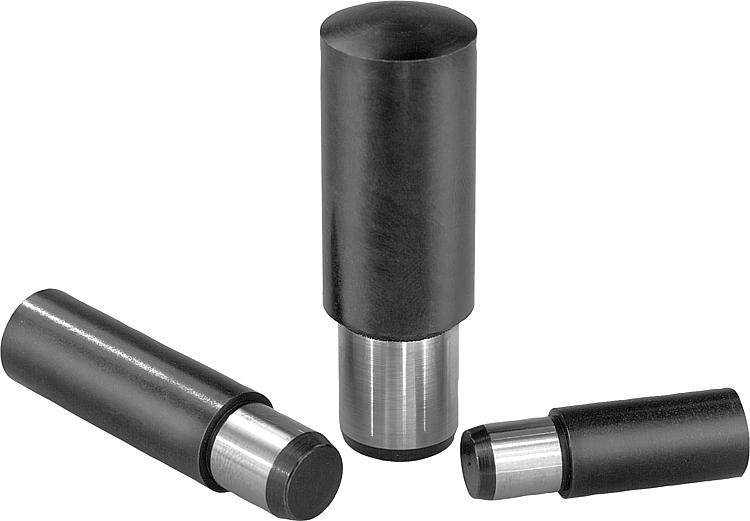

Pernos de apoyo de acero endurecido, bruñido y rectificado

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Soportes con bola oscilante Pies Bloques escalonados de sujeción Elementos de apoyo
      - Perno de apoyo y pies de posiciones
        Pernos de apoyo de acero endurecido, bruñido y rectificado

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero de cementación 1.0301.Versión:Templado por cementación, bruñido y pulido.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02130 Pernos de apoyo de acero endurecido, bruñido y rectificado

171 kB

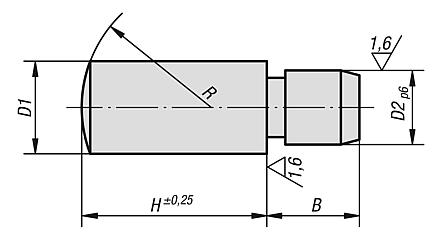

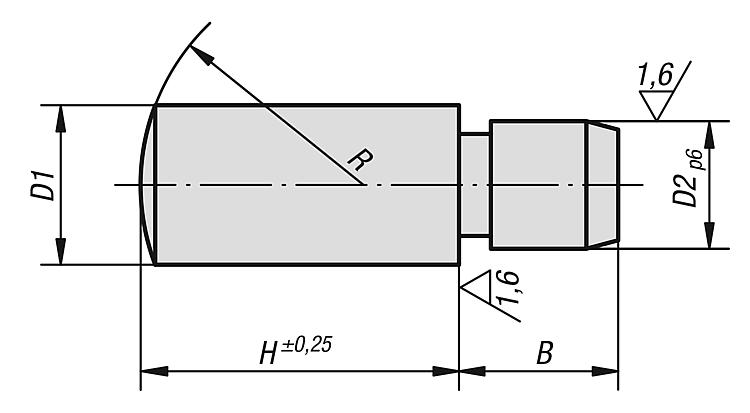

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	H	B	D1	D2	R
02130-05X	8/10/12/16	5	5	4	7
02130-06X	10/12/16/20	6	6	5	8
02130-08X	12/16/20/25	8	8	6	11
02130-10X	16/20/25/32	10	10	8	14
02130-12X	20/25/32/40	12	12	10	16
02130-14X	20/25/32/40	14	14	12	20
02130-16X	25/32/40/50	16	16	14	25
02130-20X	25/32/40/50	20	20	16	28
