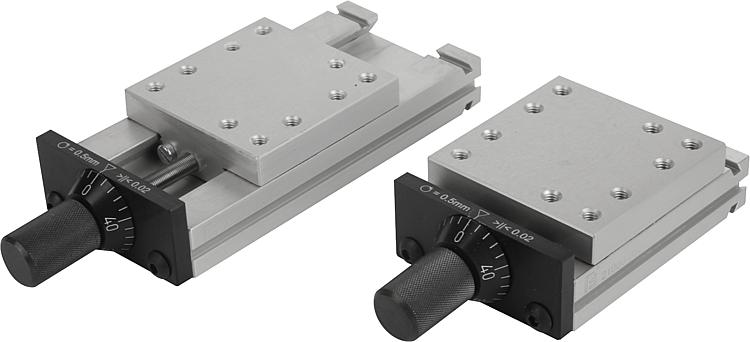

21000Guías de carro de cola de milano con husillo micrómetro |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Aluminio EN AW-6063.Indicación:Estas guías de carro de precisión se utilizan, por ejemplo, en la construcción de máquinas, de portapiezas y de aparatos de medición, así como en la industria óptica y en mecánica de precisión.
El valor de carga admisible indicado (F) está diseñado para cargas estáticas.
Los valores de momento de torsión solo se aplican a carros dispuestos en el centro.

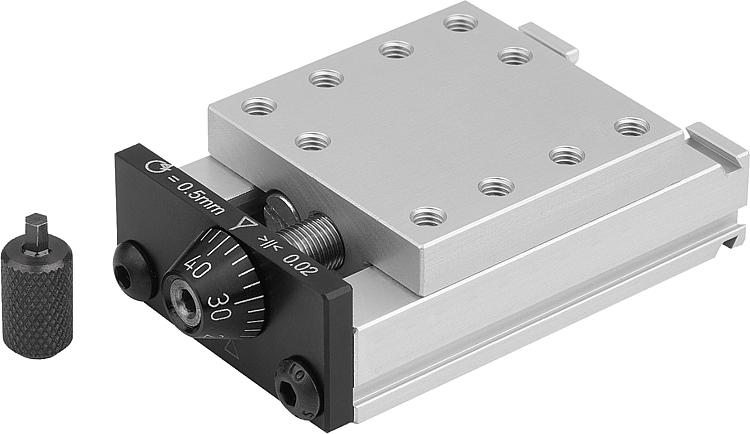

La moleta micrométrica para el desplazamiento del carro está insertada.
M1 = avellanado para tornillo.
TI = número de perforaciones de sujeción E1/E2/M1 en la parte interior.
TA = número de perforaciones de fijación E/E1/MA en la parte exteriorVentajas:- Sujeción novedosa y segura sin desplazamientos verticales ni laterales.
- Guías sin juego.
- Combinación rápida a posteriori en dirección x-y-z.Uso:- Ajuste de unidades de mecanizado, cámaras de medición, espejos, microscopios y cabezales de láser (por ejemplo, para el procesamiento de agujas quirúrgicas).
- Ajuste de precisión de cabezales de soldadura y plasma.
- Enfoque de boquillas de combustión. DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

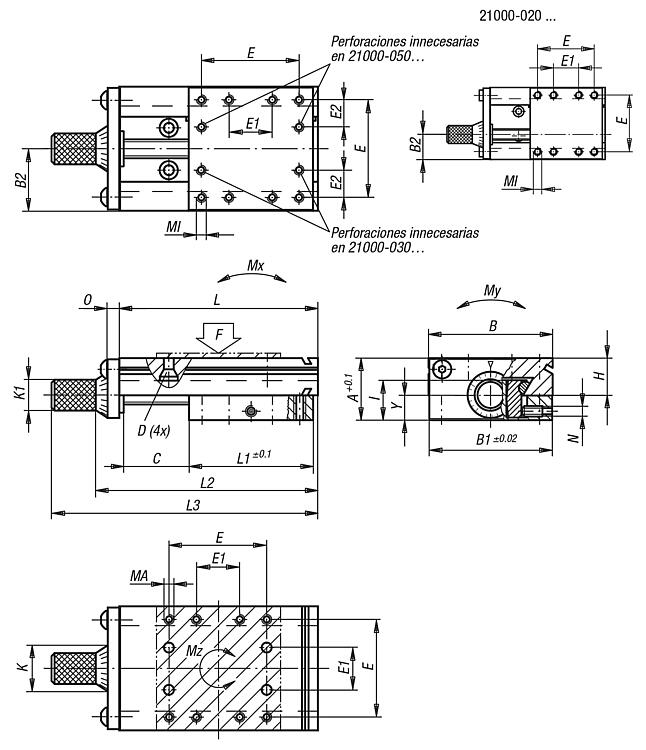

| Referencia | A | B
| B1 | B2 | D
Para
tornillo | E | E1 | E2 | Tl | TA | H | I | K | K1 | Carrera
S | CAD | Acc. | Precio | Pedir |
|---|
| 21000-020030 | 13 | 20 -0,3 | 19,6 | 8,1 | M2 | 12 | 6 | - | 8 | 8 | 8 | 8,3 | 10 | 6,3 | 5 |  |  | 6,752.20 MXN | | | 21000-020035 | 13 | 20 -0,3 | 19,6 | 8,1 | M2 | 12 | 6 | - | 8 | 8 | 8 | 8,3 | 10 | 6,3 | 10 | | | 6,847.40 MXN | | | 21000-020045 | 13 | 20 -0,3 | 19,6 | 8,1 | M2 | 12 | 6 | - | 8 | 8 | 8 | 8,3 | 10 | 6,3 | 20 | | | 6,940.92 MXN | | | 21000-030040 | 15 | 30 -0,3 | 29,6 | 13 | M3 | 23 | 8 | 7,5 | 10 | 8 | 9,8 | 9,8 | 10 | 6,3 | 5 | | | 7,272.72 MXN | | | 21000-030045 | 15 | 30 -0,3 | 29,6 | 13 | M3 | 23 | 8 | 7,5 | 10 | 8 | 9,8 | 9,8 | 10 | 6,3 | 10 | | | 7,366.52 MXN | | | 21000-030055 | 15 | 30 -0,3 | 29,6 | 13 | M3 | 23 | 8 | 7,5 | 10 | 8 | 9,8 | 9,8 | 10 | 6,3 | 20 | | | 7,460.88 MXN | | | 21000-050067 | 23 | 50 -0,3 | 49,4 | 25 | M4 | 38 | 16 | 11 | 10 | 8 | 14,5 | 15,6 | 22 | 14,3 | 12 | | | 7,696.92 MXN | | | 21000-050080 | 23 | 50 -0,3 | 49,4 | 25 | M4 | 38 | 16 | 11 | 10 | 8 | 14,5 | 15,6 | 22 | 14,3 | 25 | | | 7,791.56 MXN | | | 21000-050105 | 23 | 50 -0,3 | 49,4 | 25 | M4 | 38 | 16 | 11 | 10 | 8 | 14,5 | 15,6 | 22 | 14,3 | 50 | | | 7,886.48 MXN | | | 21000-080110 | 34 | 80 -0,5 | 79 | 40 | M5 | 60 | 34 | 13 | 12 | 8 | 23 | 22,5 | 26 | 14,3 | 25 | | | 9,727.48 MXN | | | 21000-080135 | 34 | 80 -0,5 | 79 | 40 | M5 | 60 | 34 | 13 | 12 | 8 | 23 | 22,5 | 26 | 14,3 | 50 | | | 9,821.28 MXN | | | 21000-080160 | 34 | 80 -0,5 | 79 | 40 | M5 | 60 | 34 | 13 | 12 | 8 | 23 | 22,5 | 26 | 14,3 | 75 | | | 9,916.76 MXN | | | 21000-080185 | 34 | 80 -0,5 | 79 | 40 | M5 | 60 | 34 | 13 | 12 | 8 | 23 | 22,5 | 26 | 14,3 | 100 | | | 9,964.08 MXN | | | 21000-120150 | 45 | 120 -0,5 | 119 | 60 | M5 | 90 | 40 | 25 | 12 | 8 | 30 | 29 | 26 | 14,3 | 25 | | | 11,994.36 MXN | | | 21000-120175 | 45 | 120 -0,5 | 119 | 60 | M5 | 90 | 40 | 25 | 12 | 8 | 30 | 29 | 26 | 14,3 | 50 | | | 12,230.96 MXN | | | 21000-120200 | 45 | 120 -0,5 | 119 | 60 | M5 | 90 | 40 | 25 | 12 | 8 | 30 | 29 | 26 | 14,3 | 75 | | | 12,702.20 MXN | | | 21000-120225 | 45 | 120 -0,5 | 119 | 60 | M5 | 90 | 40 | 25 | 12 | 8 | 30 | 29 | 26 | 14,3 | 100 | | | 13,127.52 MXN | |
| Referencia | L
| L1 | L2 | L3 | MI | MA | N | O | Y | Husillo | F
N | Mx
Nm | My
Nm | Mz
Nm | CAD | Acc. | Precio | Pedir |
|---|
| 21000-020030 | 30 | 20 | 38,2 | 48,2 | M2x3 | M2x3 | M3 | 3 | 5,2 | M5x0,5 | 180 | 0,45 | 2 | 0,3 | | | 6,752.20 MXN | | | 21000-020035 | 35 | 20 | 43,2 | 53,2 | M2x3 | M2x3 | M3 | 3 | 5,2 | M5x0,5 | 180 | 0,45 | 2 | 0,3 | | | 6,847.40 MXN | | | 21000-020045 | 45 | 20 | 53,2 | 63,2 | M2x3 | M2x3 | M3 | 3 | 5,2 | M5x0,5 | 180 | 0,45 | 2 | 0,3 | | | 6,940.92 MXN | | | 21000-030040 | 40 | 30 | 48,2 | 58,2 | M3x4,5 | M3x4,5 | M4 | 3 | 5,8 | M5x0,5 | 350 | 1,1 | 4 | 1 | | | 7,272.72 MXN | | | 21000-030045 | 45 | 30 | 53,2 | 63,2 | M3x4,5 | M3x4,5 | M4 | 3 | 5,8 | M5x0,5 | 350 | 1,1 | 4 | 1 | | | 7,366.52 MXN | | | 21000-030055 | 55 | 30 | 63,2 | 73,2 | M3x4,5 | M3x4,5 | M4 | 3 | 5,8 | M5x0,5 | 350 | 1,1 | 4 | 1 | | | 7,460.88 MXN | | | 21000-050067 | 67 | 50 | 78,2 | 98,2 | M4x6 | M4x8 | M4 | 5 | 11,5 | M5x0,5 | 540 | 2,5 | 8 | 2,3 | | | 7,696.92 MXN | | | 21000-050080 | 80 | 50 | 91,2 | 111,2 | M4x6 | M4x8 | M4 | 5 | 11,5 | M5x0,5 | 540 | 2,5 | 8 | 2,3 | | | 7,791.56 MXN | | | 21000-050105 | 105 | 50 | 116,2 | 136,2 | M4x6 | M4x8 | M4 | 5 | 11,5 | M5x0,5 | 540 | 2,5 | 8 | 2,3 | | | 7,886.48 MXN | | | 21000-080110 | 110 | 80 | 128,3 | 148,3 | M5x7,5 | M5x10 | M6 | 8 | 14 | M10x1 | 750 | 8 | 22 | 7 | | | 9,727.48 MXN | | | 21000-080135 | 135 | 80 | 153,3 | 173,3 | M5x7,5 | M5x10 | M6 | 8 | 14 | M10x1 | 750 | 8 | 22 | 7 | | | 9,821.28 MXN | | | 21000-080160 | 160 | 80 | 178,3 | 198,3 | M5x7,5 | M5x10 | M6 | 8 | 14 | M10x1 | 750 | 8 | 22 | 7 | | | 9,916.76 MXN | | | 21000-080185 | 185 | 80 | 203,3 | 223,3 | M5x7,5 | M5x10 | M6 | 8 | 14 | M10x1 | 750 | 8 | 22 | 7 | | | 9,964.08 MXN | | | 21000-120150 | 150 | 120 | 172,3 | 192,3 | M5x10 | M5x10 | M6 | 12 | 18,5 | M10x1 | 1500 | 30 | 45 | 18 | | | 11,994.36 MXN | | | 21000-120175 | 175 | 120 | 197,3 | 217,3 | M5x10 | M5x10 | M6 | 12 | 18,5 | M10x1 | 1500 | 30 | 45 | 18 | | | 12,230.96 MXN | | | 21000-120200 | 200 | 120 | 222,3 | 242,3 | M5x10 | M5x10 | M6 | 12 | 18,5 | M10x1 | 1500 | 30 | 45 | 18 | | | 12,702.20 MXN | | | 21000-120225 | 225 | 120 | 247,3 | 267,3 | M5x10 | M5x10 | M6 | 12 | 18,5 | M10x1 | 1500 | 30 | 45 | 18 | | | 13,127.52 MXN | |
