        Guías de carro de cola de milano con perforaciones de posicionamiento

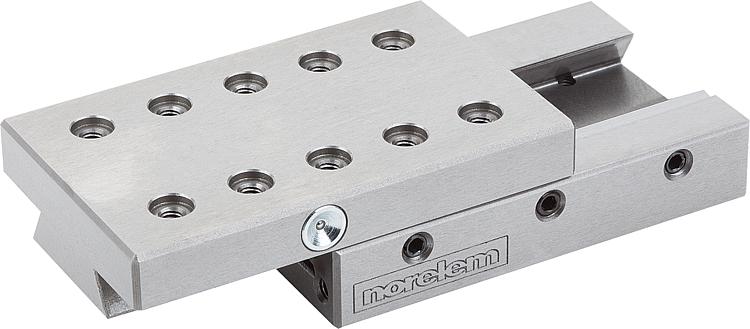

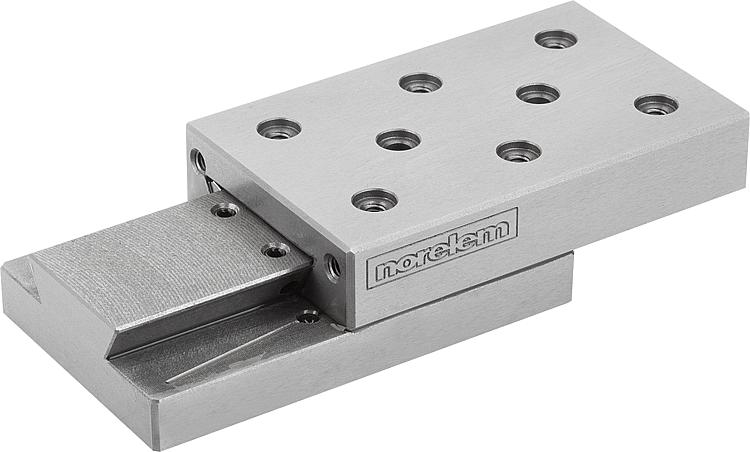

Descripción del artículo/Imágenes del producto

DescripciónMaterial:EN-GJL-250.
Versión:Acabado natural, pulido.Indicación:Estas guías de carro de precisión se utilizan, por ejemplo, en la construcción de máquinas, construcción de portapiezas y construcción de aparatos de medición, así como en la industria óptica y en mecánica de precisión. En lugar del tornillo de ajuste central "M1" se puede utilizar una palanca de sujeción 06460.
Los valores de carga admisibles indicados (F) están pensados para cargas dinámicas con una vida útil de 1 millón de carreras.
En caso de carga estática, se admite el valor de tabla "F" multiplicado por 10.
Los valores de momento de torsión solo se aplican a carros dispuestos en el centro.

En la parte superior del carro hay un orificio de centrado adicional en las perforaciones D2 y D3. En combinación con nuestros anillos de centrado 20240 pueden montarse en el carro de forma precisa otros elementos de conexión.

TI E = número de perforaciones de fijación E/M en la parte interior.
TA E = número de perforaciones de sujeción E/M en la parte exterior.
TI E1 = número de perforaciones de sujeción E1/D1 en la parte interior.

TI E1 = número de perforaciones de fijación E1/D1 en la parte exterior.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

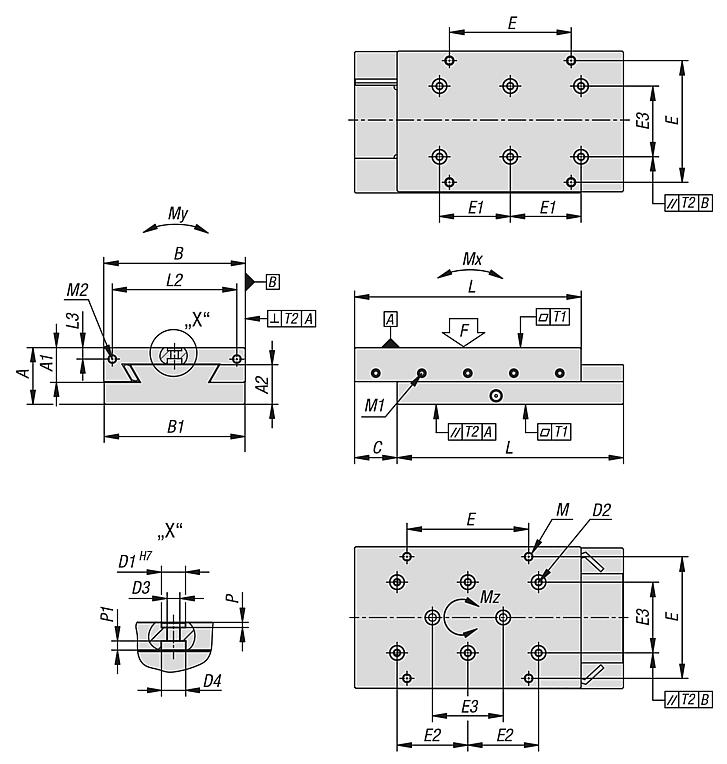

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21060 Guías de carro de cola de milano con perforaciones de posicionamiento

276 kB

norelem Manual de Instrucciones Guias de Carro 2020

1,3 MB

Planos

Selección/filtro de artículos

Referencia	A	A1	A2	B	B1	C	D1	D2	D3	D4	E	E1	E2	E3	TI E	TA E	TI E1	TA E1	Precio
21060-050080	25	15	17,5	50	49,5	15	7	M4	4,3	8,2	-	14	28	28	-	-	10	6	7,948.36 MXN
21060-050105	25	15	17,5	50	49,5	20	7	M4	4,3	8,2	-	14	28	28	-	-	14	8	8,860.32 MXN
21060-050130	25	15	17,5	50	49,5	25	7	M4	4,3	8,2	-	28	28	28	-	-	10	10	9,642.08 MXN
21060-075105	32	19,5	22	75	74,5	20	10	M5	5,3	10	62	25	25	50	4	4	6	6	9,773.12 MXN
21060-075130	32	19,5	22	75	74,5	25	10	M5	5,3	10	62	25	25	50	4	4	10	10	11,032.28 MXN
21060-100110	40	24	28	100	99,5	20	10	M5	5,3	10,2	86	25	25	50	4	4	6	6	12,204.64 MXN
21060-100135	40	24	28	100	99,5	25	10	M5	5,3	10,2	86	50	50	50	4	4	6	6	13,203.40 MXN
21060-100160	40	24	28	100	99,5	30	10	M5	5,3	10,2	86	50	50	50	4	4	6	6	14,376.04 MXN

Referencia	L	L2	L3	P	P1	M	M1	M2	T1	T2	F N	Mx Nm	My Nm	Mz Nm	Precio
21060-050080	80	40	5,5	1,6	3,2	-	M5	M4	0,02	0,02	75	4	6	5	7,948.36 MXN
21060-050105	105	40	5,5	1,6	3,2	-	M5	M4	0,02	0,02	90	7	7	8	8,860.32 MXN
21060-050130	130	40	5,5	1,6	3,2	-	M5	M4	0,025	0,025	120	10	9	12	9,642.08 MXN
21060-075105	105	60	5,5	2,1	3,6	M5	M5	M5	0,02	0,02	130	9	15	10	9,773.12 MXN
21060-075130	130	60	5,5	2,1	3,6	M5	M5	M5	0,025	0,025	160	15	18	15	11,032.28 MXN
21060-100110	110	-	-	2,1	3,8	M6	M6	-	0,02	0,02	155	11	26	12	12,204.64 MXN
21060-100135	135	88	8	2,1	3,8	M6	M6	M6	0,025	0,025	190	17	32	19	13,203.40 MXN
21060-100160	160	88	8	2,1	3,8	M6	M6	M6	0,025	0,025	230	24	37	26	14,376.04 MXN
