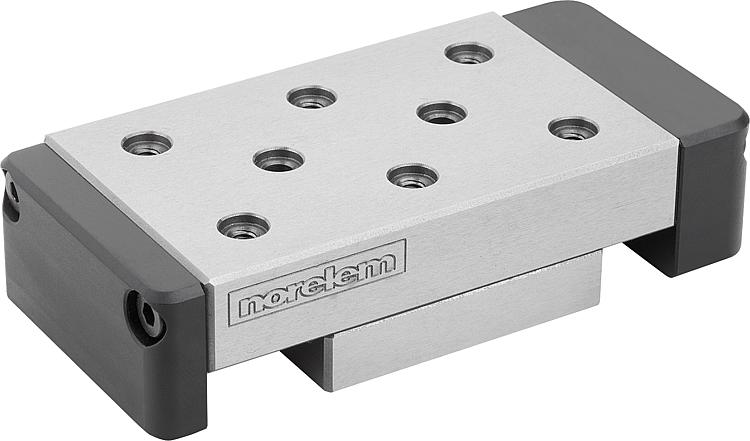

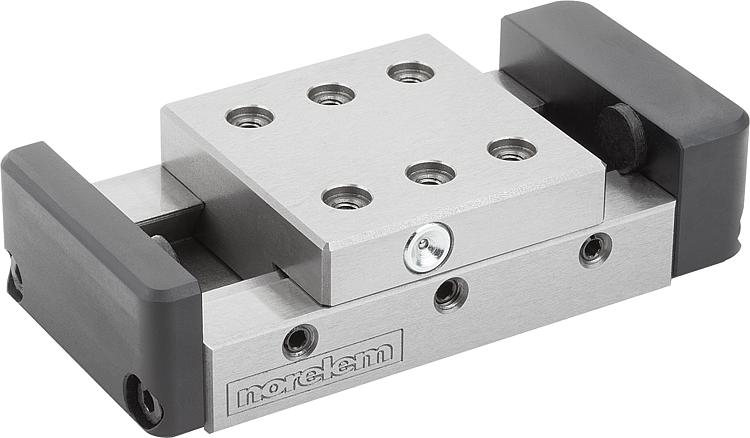

        Guías de carro de cola de milano con topes finales y perforaciones de posicionamiento

Descripción del artículo/Imágenes del producto

DescripciónMaterial:EN-GJL-250.
Versión:Acabado natural, pulido.Indicación:Estas guías de carro de precisión se utilizan, por ejemplo, en la construcción de máquinas, construcción de portapiezas y construcción de aparatos de medición, así como en la industria óptica y en mecánica de precisión. En lugar del tornillo de ajuste central "M1" se puede utilizar una palanca de sujeción 06460.
Los valores de carga admisibles indicados (F) están pensados para cargas dinámicas con una vida útil de 1 millón de carreras.
En caso de carga estática, se admite el valor de tabla "F" multiplicado por 10.
Los valores de momento de torsión solo se aplican a carros dispuestos en el centro.

En la parte superior del carro hay un orificio de centrado adicional en las perforaciones D2 y D3. En combinación con nuestros anillos de centrado 20240 pueden montarse en el carro de forma precisa otros elementos de conexión.

TI E = número de perforaciones de fijación E/M en la parte interior.
TA E = número de perforaciones de sujeción E/M en la parte exterior.
TI E1 = número de perforaciones de sujeción E1/D1 en la parte interior.

TI E1 = número de perforaciones de fijación E1/D1 en la parte exterior.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21061 Guías de carro de cola de milano con topes finales y perforaciones de posicionamiento

280 kB

norelem Manual de Instrucciones Guias de Carro 2020

1,3 MB

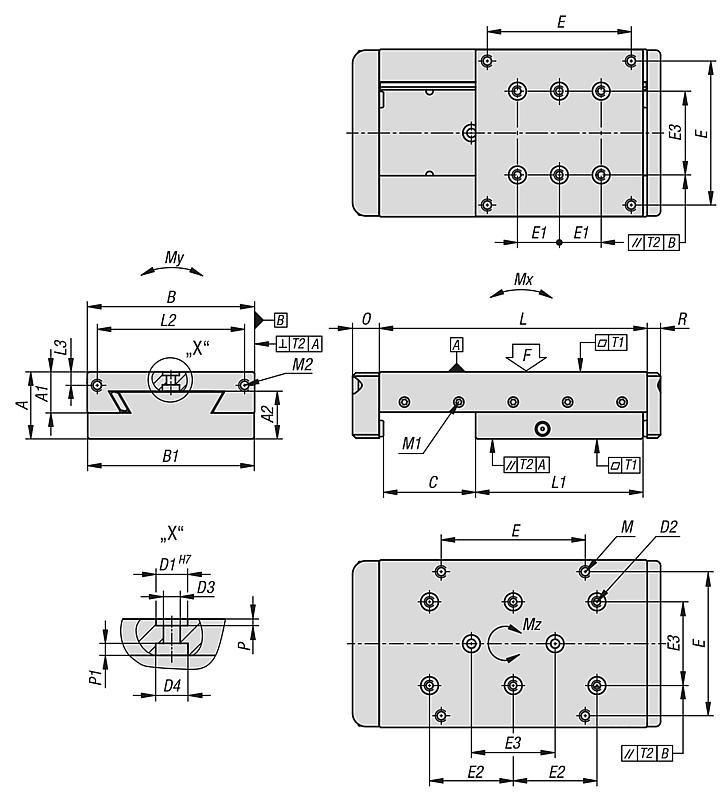

Planos

Selección/filtro de artículos

Referencia	A	A1	A2	B	B1	C	D1	D2	D3	D4	E	E1	E2	E3	TI E	TA E	TI E1	TA E1	Precio
21061-050080	25	15	17,5	50	49,5	29	7	M4	4,3	8,2	-	14	28	28	-	-	6	6	8,107.40 MXN
21061-050105	25	15	17,5	50	49,5	54	7	M4	4,3	8,2	-	14	28	28	-	-	6	8	8,610.56 MXN
21061-050180	25	15	17,5	50	49,5	77	7	M4	4,3	8,2	-	28	28	28	-	-	6	12	11,008.20 MXN
21061-050205	25	15	17,5	50	49,5	102	7	M4	4,3	8,2	28	28	28	28	4	-	6	12	12,195.40 MXN
21061-075105	32	19,5	22	75	74,5	27	10	M5	5,3	10	62	25	25	50	4	4	6	6	10,417.96 MXN
21061-075130	32	19,5	22	75	74,5	52	10	M5	5,3	10	62	25	25	50	4	4	6	10	10,879.12 MXN
21061-075155	32	19,5	22	75	74,5	77	10	M5	5,3	10	62	25	25	50	4	4	6	10	11,956.56 MXN
21061-075180	32	19,5	22	75	74,5	72	10	M5	5,3	10	62	25	25	50	4	4	6	14	14,104.72 MXN
21061-100135	40	24	28	100	99,5	32	10	M5	5,3	10,2	86	25	50	50	4	4	6	6	13,105.68 MXN
21061-100160	40	24	28	100	99,5	57	10	M5	5,3	10,2	86	25	50	50	4	4	6	6	14,071.68 MXN
21061-100260	40	24	28	100	99,5	108	10	M5	5,3	10,2	86	50	50	50	4	6	6	10	18,901.96 MXN

Referencia	L	L1	L2	L3	P	P1	O	R	M	M1	M2	T1	T2	F N	Mx Nm	My Nm	Mz Nm	Precio
21061-050080	80	48	40	5,5	1,6	3,2	15,5	8	-	M5	M4	0,02	0,02	110	2	6	2	8,107.40 MXN
21061-050105	105	48	40	5,5	1,6	3,2	15,5	8	-	M5	M4	0,02	0,02	60	2	6	2	8,610.56 MXN
21061-050180	180	100	40	5,5	1,6	3,2	15,5	8	-	M5	M4	0,025	0,025	120	4	9	4	11,008.20 MXN
21061-050205	205	100	40	5,5	1,6	3,2	15,5	8	M4	M5	M4	0,03	0,03	110	4	9	4	12,195.40 MXN
21061-075105	105	75	60	5,5	2,1	3,6	16	8	M5	M5	M5	0,02	0,02	290	5	19	6	10,417.96 MXN
21061-075130	130	75	60	5,5	2,1	3,6	16	8	M5	M5	M5	0,025	0,025	165	5	19	6	10,879.12 MXN
21061-075155	155	75	60	5,5	2,1	3,6	16	8	M5	M5	M5	0,025	0,025	110	5	19	6	11,956.56 MXN
21061-075180	180	105	60	5,5	2,1	3,6	16	8	M5	M5	M5	0,025	0,025	190	5	19	6	14,104.72 MXN
21061-100135	135	100	88	8	2,1	3,8	16	8	M6	M6	M6	0,025	0,025	590	11	43	12	13,105.68 MXN
21061-100160	160	100	88	8	2,1	3,8	16	8	M6	M6	M6	0,025	0,025	350	11	43	12	14,071.68 MXN
21061-100260	260	149	88	8	2,1	3,8	16	8	M6	M6	M6	0,03	0,03	400	23	63	26	18,901.96 MXN
