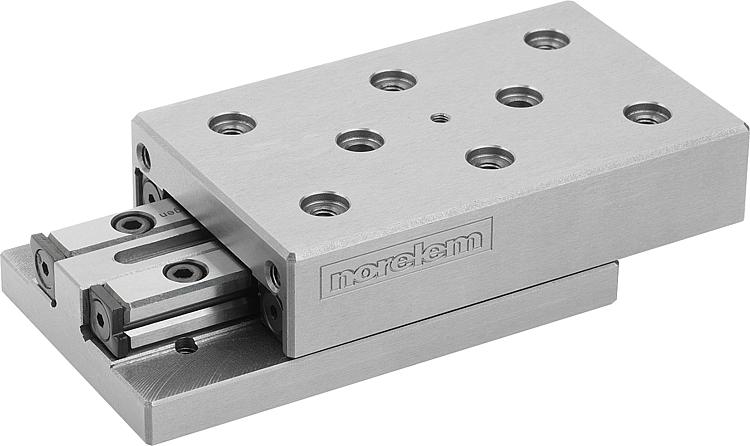

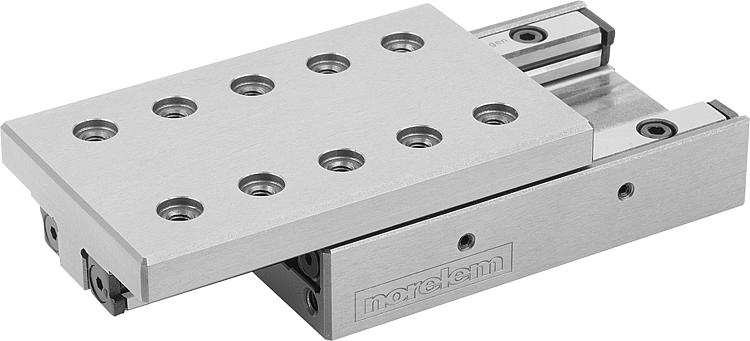

        Guías de carro de precisión sobre rodamiento de rodillos con perforaciones de posicionamiento

Descripción del artículo/Imágenes del producto

DescripciónMaterial:EN-GJL-250.
Versión:Acabado natural, pulido.Indicación:Estas guías de carro de precisión sobre rodamiento de rodillos se utilizan en la construcción de máquinas y portapiezas, en la técnica de medición, en instrumentos ópticos y en la mecánica de precisión.

Los valores de carga admisible indicados (F) están pensados para una vida útil de 1 millón de carreras.
Los valores de momento de torsión solo se aplican a carros dispuestos en el centro.
A petición, también se pueden suministrar carros en cruz.

En la parte superior del carro hay un orificio de centrado adicional en las perforaciones D2 y D3. En combinación con nuestros anillos de centrado 20240 pueden montarse en el carro de forma precisa otros elementos de conexión.

F = capacidad de carga en caso de carga dinámica o estática.
TI E/E1 = número de perforaciones de sujeción E/E1/M en la parte interior.
TA E/E1 = número de perforaciones de sujeción E/E1/M en la parte exterior.
TI E2 = número de perforaciones de sujeción E2/D1 en la parte interior.

TI E2 = número de perforaciones de sujeción E2/D1 en la parte exterior.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21064 Guías de carro de precisión sobre rodamiento de rodillos con perforaciones de posicionamiento

280 kB

norelem Manual de Instrucciones Guias de Carro 2020

1,3 MB

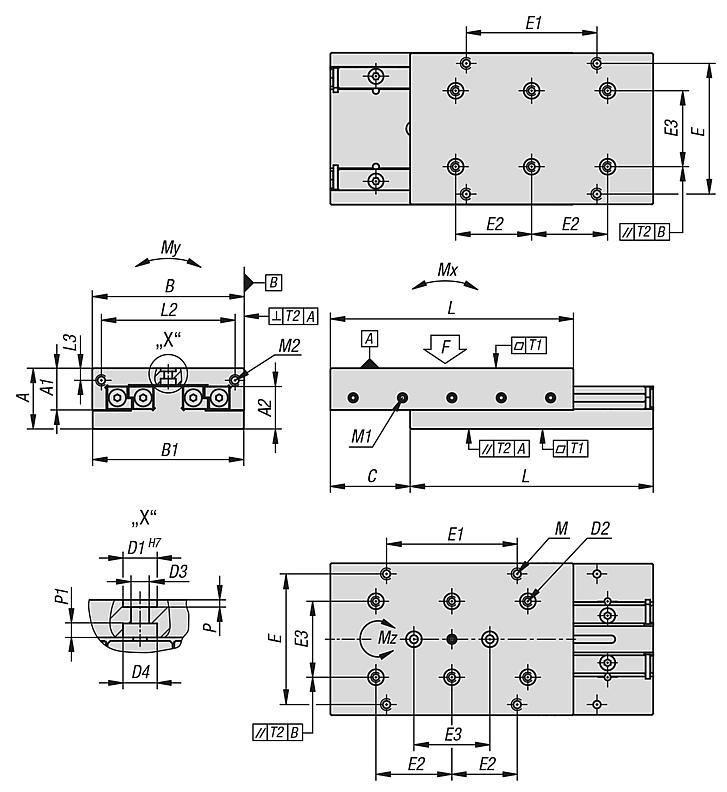

Planos

Selección/filtro de artículos

Referencia	A	A1	A2	B	B1	C	D1	D2	D3	D4	E	E1	E2	E3	TI E/E1	TA E/E1	TI E2	TA E2	Precio
21064-040050	20	13	13	40	39,5	10	5	M3	3,3	6,5	30	15	20	20	4	4	6	6	10,119.48 MXN
21064-0400501	20	13	13	40	39,5	17,5	5	M3	3,3	6,5	30	15	20	20	4	4	6	6	10,337.04 MXN
21064-040065	20	13	13	40	39,5	25	5	M3	3,3	6,5	30	15	20	20	6	6	6	6	12,074.16 MXN
21064-040080	20	13	13	40	39,5	32,5	5	M3	3,3	6,5	30	15	20	20	8	8	6	6	14,115.92 MXN
21064-050055	25	17	16,3	50	49,5	10	7	M4	4,3	8	-	-	14	28	-	-	6	6	7,123.20 MXN
21064-050080	25	17	16,3	50	49,5	30	7	M4	4,3	8	-	-	28	28	-	-	6	6	10,070.76 MXN
21064-050105	25	17	16,3	50	49,5	40	7	M4	4,3	8	-	-	28	28	-	-	8	8	12,332.32 MXN
21064-050155	25	17	16,3	50	49,5	60	7	M4	4,3	8	-	-	28	28	-	-	12	12	16,722.44 MXN
21064-060055	25	17	16,3	60	59,5	10	7	M4	4,3	8	-	-	17	34	-	-	6	6	7,297.36 MXN
21064-060080	25	17	16,3	60	59,5	30	7	M4	4,3	8	-	-	34	34	-	-	6	6	9,989.28 MXN
21064-060105	25	17	16,3	60	59,5	40	7	M4	4,3	8	-	-	34	34	-	-	6	6	12,508.72 MXN
21064-060155	25	17	16,3	60	59,5	60	7	M4	4,3	8	-	-	34	34	-	-	10	10	17,421.32 MXN
21064-075080	32	20	23	75	74,5	15	10	M5	5,3	10	62	62	25	50	4	4	6	4	10,249.96 MXN
21064-075105	32	20	23	75	74,5	20	10	M5	5,3	10	62	62	25	50	4	4	6	6	12,899.88 MXN
21064-075130	32	20	23	75	74,5	25	10	M5	5,3	10	62	62	25	50	4	4	8	8	15,114.96 MXN
21064-100110	40	27,5	28	100	99,5	15	10	M5	5,3	10	86	86	25	50	4	4	6	6	14,028.56 MXN
21064-100160	40	27,5	28	100	99,5	52,5	10	M5	5,3	10	86	86	50	50	4	4	12	12	19,761.84 MXN
21064-100210	40	27,5	28	100	99,5	80	10	M5	5,3	10	86	86	50	50	6	6	8	8	24,930.92 MXN
21064-100260	40	27,5	28	100	99,5	105	10	M5	5,3	10	86	86	50	50	4	6	10	10	30,099.44 MXN

Referencia	L	L2	L3	P	P1	M	M1	M2	T1	T2	F N	Mx Nm	My Nm	Mz Nm	Precio
21064-040050	50	34	3,8	1,1	3,4	M3	M3	M3	0,02	0,02	210	1	4	3	10,119.48 MXN
21064-0400501	50	34	3,8	1,1	3,4	M3	M3	M3	0,02	0,02	140	1	3	2	10,337.04 MXN
21064-040065	65	34	3,8	1,1	3,4	M3	M3	M3	0,02	0,02	180	1	4	3	12,074.16 MXN
21064-040080	80	34	3,8	1,1	3,4	M3	M3	M3	0,02	0,02	220	3	5	5	14,115.92 MXN
21064-050055	55	40	5,5	1,6	3,2	-	M3	M4	0,02	0,02	480	4	7	6	7,123.20 MXN
21064-050080	80	40	5,5	1,6	3,2	-	M3	M4	0,02	0,02	410	3	9	7	10,070.76 MXN
21064-050105	105	40	5,5	1,6	3,2	-	M3	M4	0,02	0,02	520	10	11	15	12,332.32 MXN
21064-050155	155	40	5,5	1,6	3,2	-	M3	M4	0,02	0,02	680	23	19	33	16,722.44 MXN
21064-060055	55	50	5,5	1,6	3,2	-	M3	M4	0,02	0,02	470	4	8	6	7,297.36 MXN
21064-060080	80	50	5,5	1,6	3,2	-	M3	M4	0,02	0,02	380	3	11	7	9,989.28 MXN
21064-060105	105	50	5,5	1,6	3,2	-	M3	M4	0,02	0,02	530	10	14	15	12,508.72 MXN
21064-060155	155	50	5,5	1,6	3,2	-	M3	M4	0,02	0,02	690	23	23	34	17,421.32 MXN
21064-075080	80	-	-	2,1	4,1	M5	M4	-	0,02	0,02	650	10	18	15	10,249.96 MXN
21064-075105	105	60	6	2,1	4,1	M5	M4	M5	0,02	0,02	720	18	26	27	12,899.88 MXN
21064-075130	130	60	6	2,1	4,1	M5	M4	M5	0,02	0,02	850	29	33	42	15,114.96 MXN
21064-100110	110	-	-	2,1	4,1	M6	M6	M6	0,02	0,02	1740	43	59	63	14,028.56 MXN
21064-100160	160	86	8	2,1	4,1	M6	M6	M6	0,02	0,02	1190	37	79	68	19,761.84 MXN
21064-100210	210	86	8	2,1	4,1	M6	M6	M6	0,03	0,03	1450	60	99	105	24,930.92 MXN
21064-100260	260	86	8	2,1	4,1	M6	M6	M6	0,03	0,03	1730	89	119	151	30,099.44 MXN
