        Apoyos de árbol abridados

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Aluminio.Versión:Acabado natural.Indicación:Soportes de árbol con plato de acoplamiento y perforación de alojamiento para la sujeción y la fijación de los árboles guía de forma sencilla y segura.Accesorios:Árboles guía de precisión 21595.
Tornillos de fijación 07160 o 07161.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21585 Apoyos de árbol abridados

197 kB

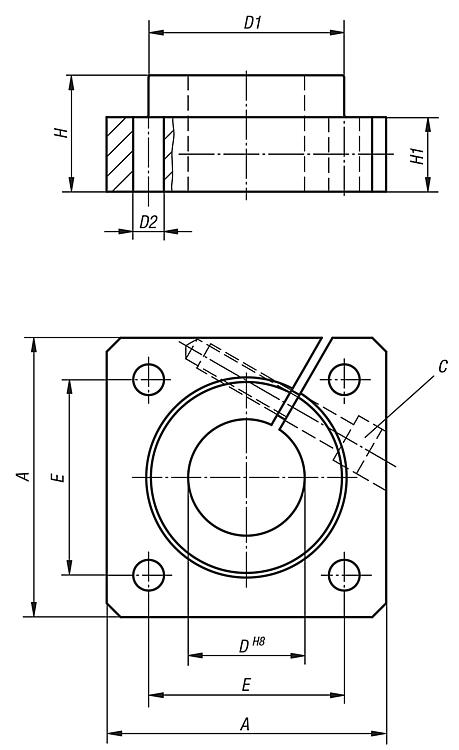

Planos

Selección/filtro de artículos

Referencia	A	D	D1	D2	E	H	H1	C (DIN 912)	Precio
21585-12	40	12	23,5	5,5	30 ±0,12	20	12	M4	815.08 MXN
21585-20	50	20	33,5	6,6	38 ±0,15	23	14	M5	1,024.80 MXN
21585-25	60	25	42	6,6	42 ±0,15	25	16	M6	1,151.64 MXN
21585-16	50	16	27,5	5,5	35 ±0,12	20	12	M4	912.80 MXN
21585-30	70	30	49,5	9	54 ±0,25	30	19	M8	1,537.76 MXN
21585-40	100	40	65	11	68±0,25	40	26	M10	1,268.68 MXN
21585-50	100	50	75	11	75±0,25	50	36	M10	1,776.88 MXN
