        Correas dentadas perfil AT

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Poliuretano (PU) con tiro de acero.Indicación:Correas dentadas de fabricación continua con perfil trapezoidal y tiro de acero reforzado (en comparación con la serie T), con división métrica. Perfil dentado optimizado para una distribución regular de la fuerza y una escasa deformación de los dientes bajo carga. Efecto poligonal reducido para una marcha de correa más suave. Las correas dentadas son adecuadas para accionamientos en los que se requiere precisión, allí donde la limpieza es importante y en caso de influencias químicas. Rango de temperatura:De -30 °C a +90 °CCaracterísticas:- Sin mantenimiento
- Alta transmisión de potencia
- Escasa extensión de correa
- Posicionamiento preciso y conformidad angular
- Excelente resistencia química, especialmente contra aceites, grasas y combustibles
- Máxima resistencia a la abrasión
- Potencia transmisible hasta 70 kW
- Revoluciones admisibles hasta 10.000 r. p. m.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22057 Correas dentadasperfil AT

131 kB

Indicación técnica para correas dentadas 22052 y 22057

372 kB

Indicación técnica para correas dentadas 22052, 22054, 22057 y 22059

131 kB

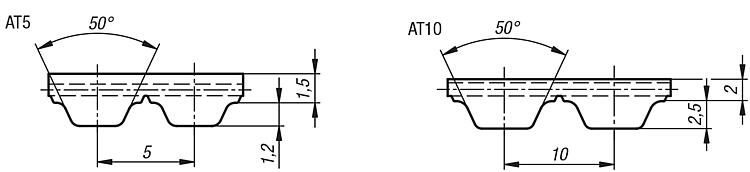

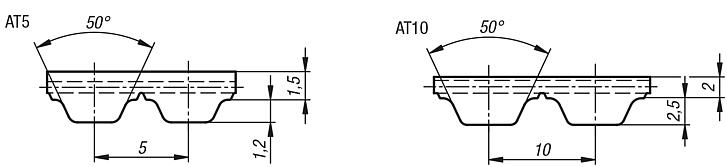

Planos (vista completa)

Correas dentadas, perfil AT5

Más información

Planos

Selección/filtro de artículos

Referencia	Perfil	Anchura de correa	Número de dientes	Longitud efectiva	Precio
22057-0510X0225	AT5	10	45	225	216.44 MXN
22057-0510X0255	AT5	10	51	255	224.84 MXN
22057-0510X0280	AT5	10	56	280	232.96 MXN
22057-0510X0300	AT5	10	60	300	232.96 MXN
22057-0510X0340	AT5	10	68	340	254.80 MXN
22057-0510X0375	AT5	10	75	375	263.48 MXN
22057-0510X0390	AT5	10	78	390	263.48 MXN
22057-0510X0420	AT5	10	84	420	267.40 MXN
22057-0510X0455	AT5	10	91	455	271.88 MXN
22057-0510X0500	AT5	10	100	500	288.96 MXN
22057-0510X0545	AT5	10	109	545	313.88 MXN
22057-0510X0600	AT5	10	120	600	326.48 MXN
22057-0510X0610	AT5	10	122	610	326.48 MXN
22057-0510X0660	AT5	10	132	660	343.84 MXN
22057-0510X0720	AT5	10	144	720	356.72 MXN
22057-0510X0750	AT5	10	150	750	374.36 MXN
22057-0510X0780	AT5	10	156	780	377.44 MXN
22057-0510X0825	AT5	10	165	825	382.48 MXN
22057-0510X0975	AT5	10	195	975	425.04 MXN
22057-0510X1050	AT5	10	210	1050	458.64 MXN
22057-0510X1125	AT5	10	225	1125	476.00 MXN
22057-0510X1500	AT5	10	300	1500	615.44 MXN
22057-0516X0225	AT5	16	45	225	348.04 MXN
22057-0516X0255	AT5	16	51	255	360.92 MXN
22057-0516X0280	AT5	16	56	280	377.44 MXN
22057-0516X0300	AT5	16	60	300	382.48 MXN
22057-0516X0340	AT5	16	68	340	399.56 MXN
22057-0516X0375	AT5	16	75	375	403.20 MXN
22057-0516X0390	AT5	16	78	390	407.40 MXN
22057-0516X0420	AT5	16	84	420	416.08 MXN
22057-0516X0455	AT5	16	91	455	437.36 MXN
22057-0516X0500	AT5	16	100	500	462.84 MXN
22057-0516X0545	AT5	16	109	545	501.20 MXN
22057-0516X0600	AT5	16	120	600	518.00 MXN
22057-0516X0610	AT5	16	122	610	518.00 MXN
22057-0516X0660	AT5	16	132	660	547.96 MXN
22057-0516X0720	AT5	16	144	720	573.16 MXN
22057-0516X0750	AT5	16	150	750	586.04 MXN
22057-0516X0780	AT5	16	156	780	595.00 MXN
22057-0516X0825	AT5	16	165	825	598.64 MXN
22057-0516X0975	AT5	16	195	975	679.28 MXN
22057-0516X1050	AT5	16	210	1050	730.80 MXN
22057-0516X1125	AT5	16	225	1125	764.12 MXN
22057-0516X1500	AT5	16	300	1500	980.56 MXN
22057-0525X0225	AT5	25	45	225	535.36 MXN
22057-0525X0255	AT5	25	51	255	569.80 MXN
22057-0525X0280	AT5	25	56	280	582.40 MXN
22057-0525X0300	AT5	25	60	300	586.04 MXN
22057-0525X0340	AT5	25	68	340	620.48 MXN
22057-0525X0375	AT5	25	75	375	637.00 MXN
22057-0525X0390	AT5	25	78	390	640.92 MXN
22057-0525X0420	AT5	25	84	420	653.80 MXN
22057-0525X0455	AT5	25	91	455	675.08 MXN
22057-0525X0500	AT5	25	100	500	713.16 MXN
22057-0525X0545	AT5	25	109	545	772.80 MXN
22057-0525X0600	AT5	25	120	600	806.96 MXN
22057-0525X0610	AT5	25	122	610	811.16 MXN
22057-0525X0660	AT5	25	132	660	857.92 MXN
22057-0525X0720	AT5	25	144	720	887.04 MXN
22057-0525X0750	AT5	25	150	750	912.80 MXN
22057-0525X0780	AT5	25	156	780	934.64 MXN
22057-0525X0825	AT5	25	165	825	938.56 MXN
22057-0525X0975	AT5	25	195	975	1,057.00 MXN
22057-0525X1050	AT5	25	210	1050	1,137.64 MXN
22057-0525X1125	AT5	25	225	1125	1,188.60 MXN
22057-0525X1500	AT5	25	300	1500	1,520.40 MXN

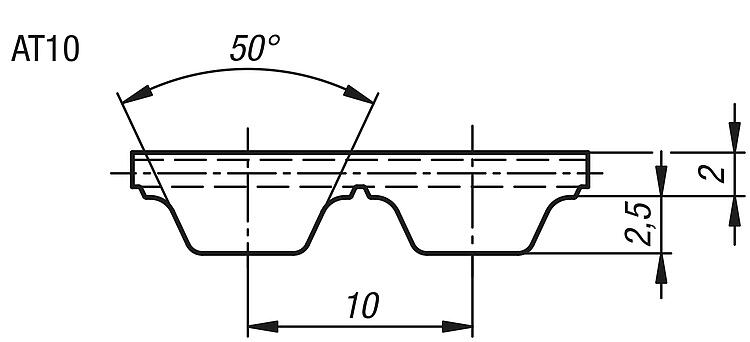

Correas dentadas, perfil AT10

Más información

Planos

Selección/filtro de artículos

Referencia	Perfil	Anchura de correa	Número de dientes	Longitud efectiva	Precio
22057-1016X0500	AT10	16	50	500	501.20 MXN
22057-1016X0560	AT10	16	56	560	569.80 MXN
22057-1016X0610	AT10	16	61	610	598.64 MXN
22057-1016X0660	AT10	16	66	660	640.92 MXN
22057-1016X0700	AT10	16	70	700	645.68 MXN
22057-1016X0730	AT10	16	73	730	653.80 MXN
22057-1016X0780	AT10	16	78	780	675.08 MXN
22057-1016X0800	AT10	16	80	800	684.04 MXN
22057-1016X0840	AT10	16	84	840	705.04 MXN
22057-1016X0890	AT10	16	89	890	768.60 MXN
22057-1016X0920	AT10	16	92	920	832.44 MXN
22057-1016X0960	AT10	16	96	960	857.92 MXN
22057-1016X0980	AT10	16	98	980	887.04 MXN
22057-1016X1010	AT10	16	101	1010	912.80 MXN
22057-1016X1050	AT10	16	105	1050	942.20 MXN
22057-1016X1080	AT10	16	108	1080	968.24 MXN
22057-1016X1150	AT10	16	115	1150	1,019.48 MXN
22057-1016X1210	AT10	16	121	1210	1,053.36 MXN
22057-1016X1250	AT10	16	125	1250	1,070.16 MXN
22057-1016X1320	AT10	16	132	1320	1,176.00 MXN
22057-1016X1400	AT10	16	140	1400	1,239.84 MXN
22057-1016X1500	AT10	16	150	1500	1,299.48 MXN
22057-1016X1600	AT10	16	160	1600	1,345.96 MXN
22057-1016X1700	AT10	16	170	1700	1,367.24 MXN
22057-1016X1800	AT10	16	180	1800	1,431.08 MXN
22057-1025X0500	AT10	25	50	500	785.12 MXN
22057-1025X0560	AT10	25	56	560	887.04 MXN
22057-1025X0610	AT10	25	61	610	938.56 MXN
22057-1025X0660	AT10	25	66	660	993.44 MXN
22057-1025X0700	AT10	25	70	700	1,002.12 MXN
22057-1025X0730	AT10	25	73	730	1,014.72 MXN
22057-1025X0780	AT10	25	78	780	1,044.68 MXN
22057-1025X0800	AT10	25	80	800	1,061.76 MXN
22057-1025X0840	AT10	25	84	840	1,108.24 MXN
22057-1025X0890	AT10	25	89	890	1,201.48 MXN
22057-1025X0920	AT10	25	92	920	1,290.80 MXN
22057-1025X0960	AT10	25	96	960	1,329.16 MXN
22057-1025X0980	AT10	25	98	980	1,384.32 MXN
22057-1025X1010	AT10	25	101	1010	1,422.12 MXN
22057-1025X1050	AT10	25	105	1050	1,469.44 MXN
22057-1025X1080	AT10	25	108	1080	1,503.32 MXN
22057-1025X1150	AT10	25	115	1150	1,592.64 MXN
22057-1025X1210	AT10	25	121	1210	1,639.40 MXN
22057-1025X1250	AT10	25	125	1250	1,668.80 MXN
22057-1025X1320	AT10	25	132	1320	1,834.28 MXN
22057-1025X1400	AT10	25	140	1400	1,932.28 MXN
22057-1025X1500	AT10	25	150	1500	2,025.24 MXN
22057-1025X1600	AT10	25	160	1600	2,093.84 MXN
22057-1025X1700	AT10	25	170	1700	2,140.04 MXN
22057-1025X1800	AT10	25	180	1800	2,233.56 MXN
22057-1032X0500	AT10	32	50	500	989.24 MXN
22057-1032X0560	AT10	32	56	560	1,125.04 MXN
22057-1032X0610	AT10	32	61	610	1,193.64 MXN
22057-1032X0660	AT10	32	66	660	1,273.72 MXN
22057-1032X0700	AT10	32	70	700	1,277.92 MXN
22057-1032X0730	AT10	32	73	730	1,303.12 MXN
22057-1032X0780	AT10	32	78	780	1,333.64 MXN
22057-1032X0800	AT10	32	80	800	1,358.84 MXN
22057-1032X0840	AT10	32	84	840	1,414.28 MXN
22057-1032X0890	AT10	32	89	890	1,537.20 MXN
22057-1032X0920	AT10	32	92	920	1,655.92 MXN
22057-1032X0960	AT10	32	96	960	1,699.04 MXN
22057-1032X0980	AT10	32	98	980	1,779.40 MXN
22057-1032X1010	AT10	32	101	1010	1,817.48 MXN
22057-1032X1050	AT10	32	105	1050	1,876.28 MXN
22057-1032X1080	AT10	32	108	1080	1,927.80 MXN
22057-1032X1150	AT10	32	115	1150	2,030.00 MXN
22057-1032X1210	AT10	32	121	1210	2,097.20 MXN
22057-1032X1250	AT10	32	125	1250	2,140.04 MXN
22057-1032X1320	AT10	32	132	1320	2,339.96 MXN
22057-1032X1400	AT10	32	140	1400	2,471.56 MXN
22057-1032X1500	AT10	32	150	1500	2,590.28 MXN
22057-1032X1600	AT10	32	160	1600	2,675.68 MXN
22057-1032X1700	AT10	32	170	1700	2,734.20 MXN
22057-1032X1800	AT10	32	180	1800	2,858.24 MXN
