Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónMaterial:Cuerpo base: Fundición inyectada de cinc.
Elementos corredizos: plástico POM.
Piezas de montaje: Acero galvanizado.
Junta tórica: EPDM.
Indicación:Deslizadores de perfil de metal con elementos deslizantes de plástico sujetos con clips. Los perfiles de aluminio con una ranura de 8 mm, gracias a los deslizadores de perfil, realizan un movimiento lineal con bajo desgaste. Como no requiere lubricación, el sistema es extremadamente resistente a la suciedad.

La carga máxima admisible de un deslizador de perfil es de Fmax. = 50 N.
Las guías de deslizamiento con varios carros deslizantes deben estar compuestas de una combinación de rodamiento fijo (forma F) y rodamiento libre (forma L). De este modo se compensan las tolerancias de forma y se asegura una movilidad suave.

Forma S: Juego para conectar cualquier elemento de montaje.

Forma L: Juego para empleo como rodamiento libre.

Forma F: Juego para empleo como rodamiento fijo.

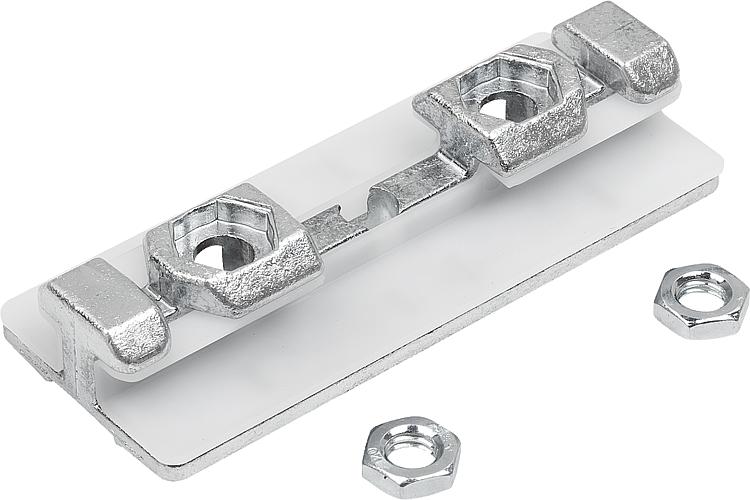

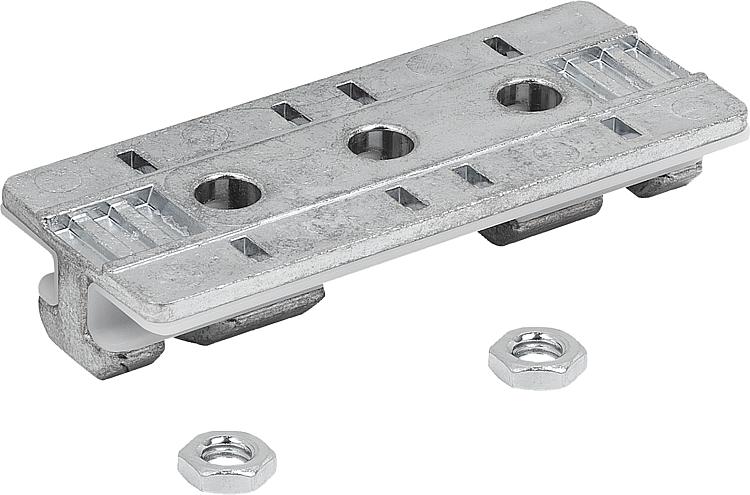

Volumen de suministroForma S: Deslizador de perfil con elementos deslizantes.
2 tuercas hexagonales DIN 439 B - M6.

Forma L: Deslizador de perfil con elementos deslizantes..
2 tornillos alomados ISO 7380 - M5x25.
2 juntas tóricas DIN 3771 - 5x1,5.
2 tuercas correderas en ranura, ranura 8 - M5.

Forma F: Deslizador de perfil con elementos deslizantes.
2 tornillos alomados ISO 7380 - M6x25.
2 juntas tóricas DIN 3771 - 5x1,5.
2 tuercas correderas en ranura, ranura 8 - M6.
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 10449 Deslizadores de perfil 487 kB

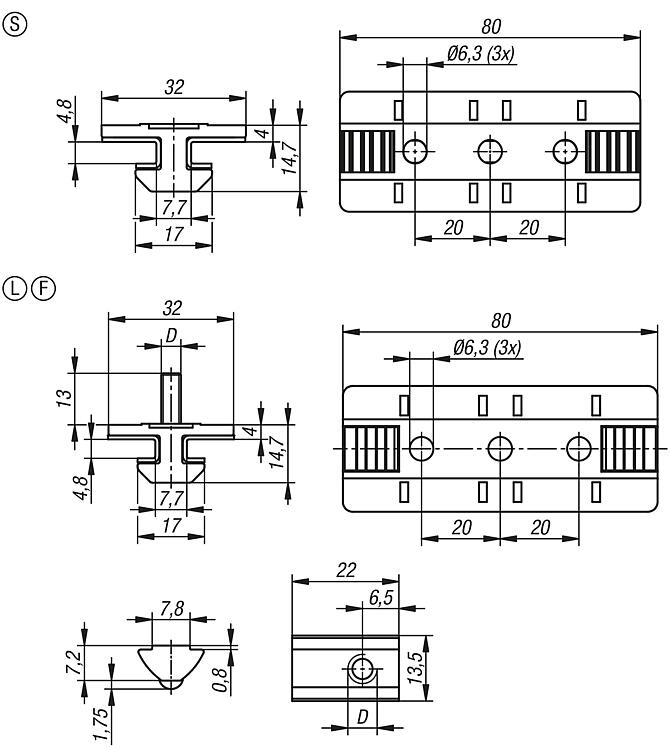

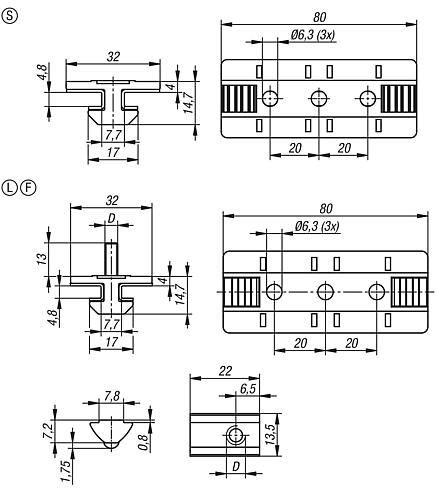

Planos (vista completa)

Deslizadores de perfil

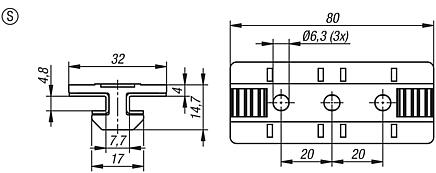

Deslizadores de perfil, forma S, estándar

Más información

Planos

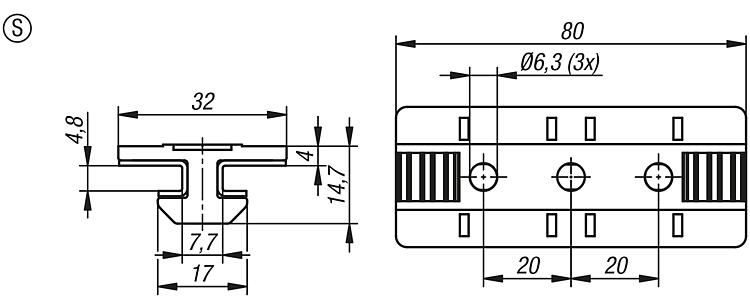

Deslizadores de perfil, forma S, estándar

Selección/filtro de artículos

Referencia

FormaModelo
de forma
CADAcc.PrecioPedir
10449-1000Sestándar 193.48 MXN

Deslizadores de perfil, forma L, rodamiento libre

Más información

Planos

Deslizadores de perfil, forma L, rodamiento libre

Selección/filtro de artículos

ReferenciaFormaModelo
de forma
D

CADAcc.PrecioPedir
10449-2050Lrodamiento con apoyo libreM5 228.48 MXN

Deslizadores de perfil, forma F, rodamiento fijo

Más información

Planos

Deslizadores de perfil, forma F, rodamiento fijo

Selección/filtro de artículos

ReferenciaFormaModelo
de forma
D

CADAcc.PrecioPedir
10449-3060Frodamiento fijoM6 228.48 MXN
