Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa y accionamiento de fundición inyectada de cinc.
Leva de acero.
Versión:Carcasa y accionamiento cromados.
Leva cincada.

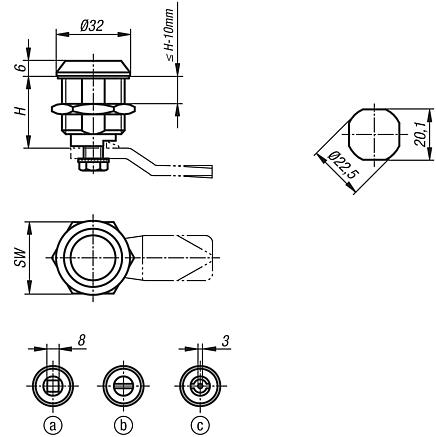

Indicación:Tipo de protección IP65. Esto se consigue por medio de una junta tórica adicional bajo el accionamiento y una junta plana dispuesta en la carcasa. El cierre de cuarto de vuelta se puede instalar previamente montado. Pedir la leva en el modelo deseado por separado. Todas las levas se pueden combinar con esta carcasa.Indicación sobre el dibujo:
Accionamiento:
a) Cuadrado 8 mm
b) Ranura
c) Paletón doble 3 mm
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 05568 Cierres de cuarto de vuelta versión larga 223 kB

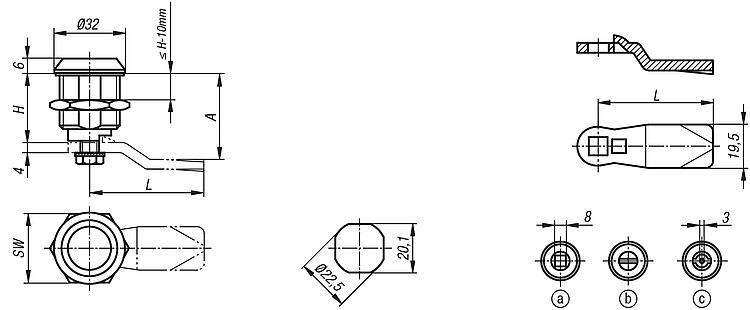

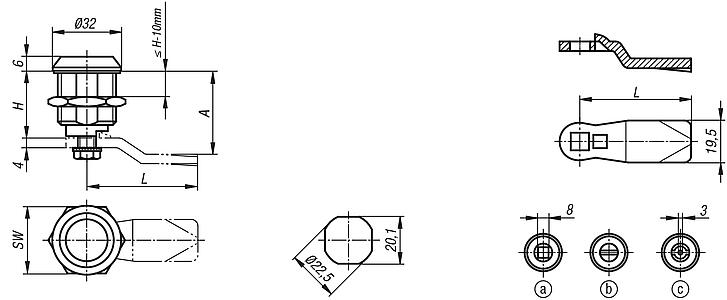

Planos (vista completa)

Cierres de cuarto de vuelta versión larga

Cierre de cuarto de vuelta con versión larga

Más información

Planos

Selección/filtro de artículos

ReferenciaH

AccionamientoSWCADAcc.PrecioPedir
05568-1830130cuadrado 8 mm27 172.64 MXN
05568-4030130paletón doble 3 mm27 200.46 MXN
05568-2030130ranura27 221.00 MXN
05568-1840140cuadrado 8 mm27 172.64 MXN
05568-4040140paletón doble 3 mm27 200.46 MXN
05568-2040140ranura27 221.00 MXN
05568-1850150cuadrado 8 mm27 172.64 MXN
05568-4050150paletón doble 3 mm27 200.46 MXN
05568-2050150ranura27 221.00 MXN

Leva para cierre de cuarto de vuelta

Más información

Planos

Leva para cierre de cuarto de vuelta

Selección/filtro de artículos

ReferenciaA
Con longitud de carcasa
H=30
A
Con longitud de carcasa
H=40
A
Con longitud de carcasa
H=50
L

CADAcc.PrecioPedir
05569-145X04016263645 12.48 MXN
05569-145X06018283845 12.48 MXN
05569-145X08020304045 12.48 MXN
05569-145X10022324245 12.48 MXN
05569-145X12024344445 12.48 MXN
05569-145X14026364645 12.48 MXN
05569-145X16028384845 12.48 MXN
05569-145X18030405045 12.48 MXN
05569-145X20032425245 12.48 MXN
05569-145X22034445445 12.48 MXN
05569-145X24036465645 12.48 MXN
05569-145X26038485845 12.48 MXN
05569-145X28040506045 12.48 MXN
05569-145X30042526245 12.48 MXN
05569-145X32044546445 12.48 MXN
05569-145X34046566645 12.48 MXN
05569-145X36048586845 13.78 MXN
05569-145X38050607045 13.78 MXN
05569-145X40052627245 13.78 MXN
05569-145X42054647445 13.78 MXN
