Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Carcasa de acero inoxidable 1.4404.
Accionamiento y tuerca de fijación de acero inoxidable 1.4404.
Leva de acero inoxidable 1.4301.

Versión:Acabado natural.Indicación:El cierre de cuarto de vuelta puede instalarse premontado y tiene un recorrido de cierre de 90º. Utilizable a la derecha o la izquierda. Protegido del polvo y del agua según IP65 y EN 60529.

Pedir la versión de leva deseada por separado. Cualquier leva se puede combinar con cualquier carcasa.

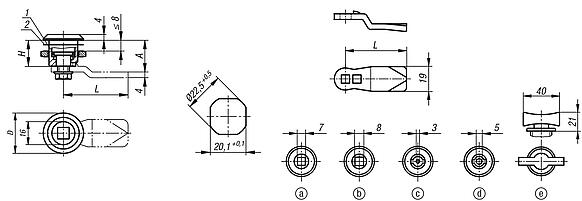

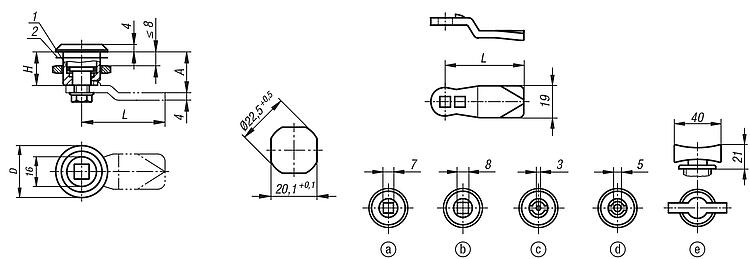

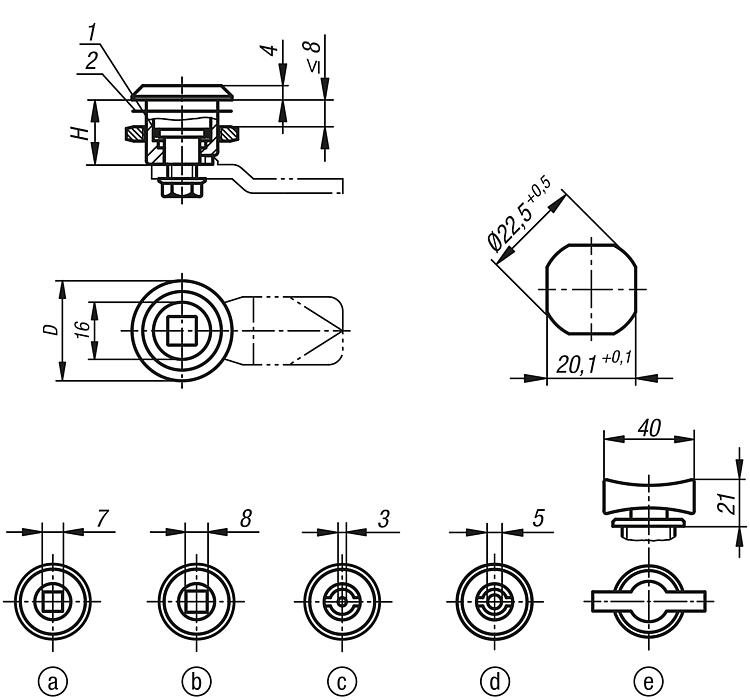

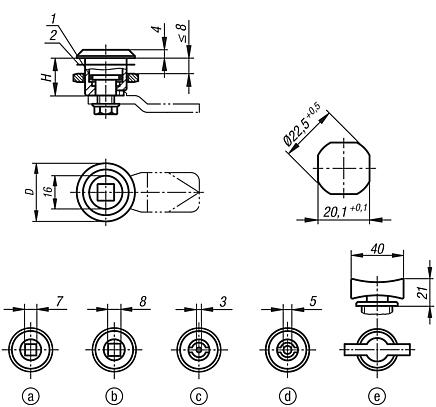

Accesorios:Llave de vaso 05586Indicación sobre el dibujo:
Accionamiento:
a) Cuadrado 7 mm
b) Cuadrado 8 mm
c) Paletón doble 3 mm
d) Paletón doble 5 mm
e) Muletilla

1) Junta tórica
2) Junta plana
Características especiales:
Acero inoxidableRoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 05566-03 Cierres de cuarto vuelta de acero inoxidable versión pequeña 184 kB

Planos (vista completa)

Cierres de cuarto vuelta de acero inoxidable versión pequeña

Cuartos de vuelta de acero inoxidable, versión pequeña

Más información

Planos

Cuartos de vuelta de acero inoxidable, versión pequeña

Selección/filtro de artículos

ReferenciaAccionamientoD

HCADAcc.PrecioPedir
05566-03-1718cuadrado 7 mm2818 540.80 MXN
05566-03-1818cuadrado 8 mm2818 540.80 MXN
05566-03-4318paletón doble 3 mm2818 563.94 MXN
05566-03-4518paletón doble 5 mm2818 569.14 MXN
05566-03-0018muletilla2818 594.10 MXN

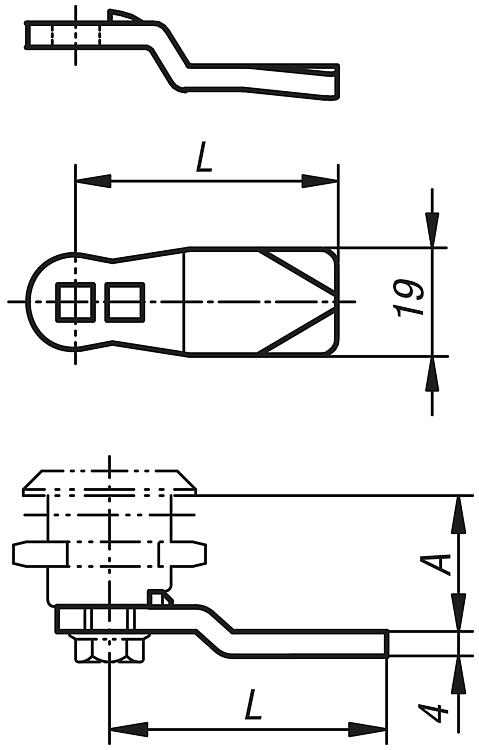

Levas para cierre de cuarto de vuelta

Más información

Planos

Levas para cierre de cuarto de vuelta

Selección/filtro de artículos

Referencia

A=Separación de lengüetasA
Con longitud de carcasa
H=30
A
Con longitud de carcasa
H=36
A
Con longitud de carcasa
H=40
A
Con longitud de carcasa
H=50
A
Con longitud de carcasa
H=60
L

CADAcc.PrecioPedir
05566-07-450606182428384845 61.88 MXN
05566-07-450808202630405045 61.88 MXN
05566-07-4510010222832425245 61.88 MXN
05566-07-4514014263236465645 61.88 MXN
05566-07-4516016283438485845 61.88 MXN
05566-07-4518018303640506045 61.88 MXN
05566-07-4520020323842526245 61.88 MXN
05566-07-4522022344044546445 61.88 MXN
05566-07-4524024364246566645 61.88 MXN
05566-07-4526026384448586845 61.88 MXN
05566-07-4528028404650607045 61.88 MXN
05566-07-4532032445054647445 61.88 MXN
05566-07-4550050626872829245 61.88 MXN
