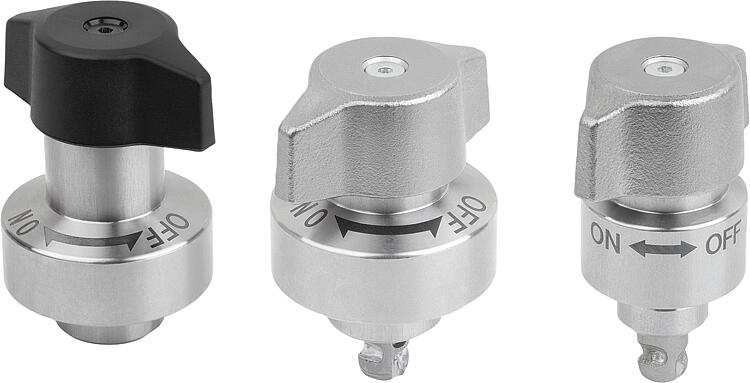

05592-12Pestillo de tensión de torsión de acero inoxidable replegable,... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónDescripción del producto:Los pestillos de tensión de torsión sirven para cambiar y cerrar de forma rápida y fácil dispositivos o cubiertas.
La sujeción sin herramientas reduce el tiempo de preparación.Material:Carcasa de acero inoxidable.
Perno de acero.
Botón giratorio de acero inoxidable o termoplástico PA (poliamida).Versión:Carcasa con acabado natural.
Perno niquelado.
Botón giratorio PA reforzado con fibra de vidrio, negro.
Botón giratorio de acero inoxidable, de acabado natural.Indicación:El volumen de suministro incluye tornillos de fijación M2 o M3 de acero inoxidable.
Opción de montaje 1 para grosor de placa de 9 mm.
Opción de montaje 2 para grosor de placa > 9 a 20 mm.
Opción de montaje 3 para grosor de placa de 6 mm.
Opción de montaje 4 para grosor de placa > 6 mm a < 9 mm.
En caso de exceder la fuerza de retención se crea una hendidura de más de 0,1 mm entre las placas.Modo de accionamiento:Comprobar que el botón giratorio está en la posición "OFF".
Deslizar o colocar el pestillo de tensión de torsión sobre la placa de sujeción premontada.
Presionar el botón giratorio hacia abajo y girar a la posición "ON".
Cuando se cierra totalmente se oye una señal de clic.Accesorios:Placas de sujeción de acero para pestillos de tensión de torsión 05592-30.

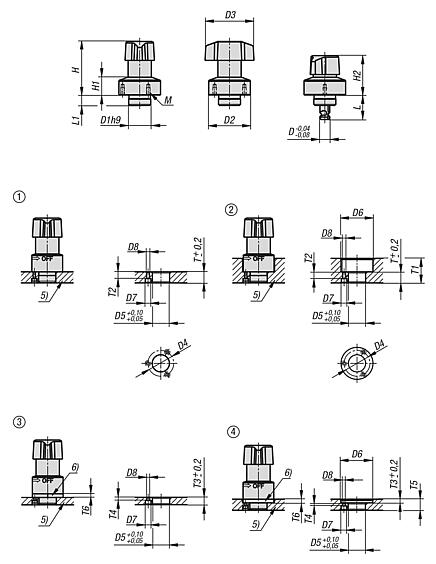

Arandelas distanciadoras de acero inoxidable para pestillos de tensión de torsión 05592-15.Indicación sobre el dibujo:1) Opción de montaje 1
2) Opción de montaje 2
3) Opción de montaje 3
4) Opción de montaje 4
5) Placa
6) Arandela distanciadora DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Pestillos de tensión de torsión de acero inoxidable, replegables, botón giratorio de plástico |
Más información |
Selección/filtro de artículos |
|
| Referencia | Versión 2 | Material
del componente | L | L1 | H | H1 | H2 | D
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | T | T1 | T2 | T3 | T4 | T5 | T6 | CAD | Acc. | Precio | Pedir |
|---|
| 05592-12-2508 | perno de acero | poliamida | 20 | 8,5 | 43,9 | 14,7 | 32,3 | 8 | 14 | 25 | 35 | 21 | 14 | 26 | 4,4 | 2,4 | 9 | 9-20 | 5,5 | 6 | 2,5 | 6-9 | 3 |  | | 1,723.02 MXN | | | 05592-12-3408 | perno de acero | poliamida | 20 | 8,5 | 43,9 | 14,7 | 32,3 | 8 | 18 | 34 | 40 | 28 | 18 | 35 | 6,5 | 3,4 | 9 | 9-20 | 5,5 | 6 | 2,5 | 6-9 | 3 | | | 1,756.82 MXN | |
| Referencia | Versión 2 | Material
del componente | M | Fuerza
de sujeción
N | Fuerza de
cizallado
kN | Fuerza de
extracción F
kN | Fuerza
de retención
N | Resistente a
la temperatura
| CAD | Acc. | Precio | Pedir |
|---|
| 05592-12-2508 | perno de acero | poliamida | M2x3 | 250 | 3 | 1,6 | 250 | ≤130 °C | | | 1,723.02 MXN | | | 05592-12-3408 | perno de acero | poliamida | M03X6 | 250 | 3 | 1,6 | 250 | ≤130 °C | | | 1,756.82 MXN | |
|
Pestillos de tensión de torsión de acero inoxidable, replegables, botón giratorio de acero inoxidable |
Más información |
Selección/filtro de artículos |
|
| Referencia | Versión 2 | Material
del componente | L | L1 | H | H1 | H2 | D
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | T | T1 | T2 | T3 | T4 | T5 | T6 | CAD | Acc. | Precio | Pedir |
|---|
| 05592-12-25081 | perno de acero | acero inoxidable A2 | 20 | 8,5 | 43,9 | 14,7 | 32,3 | 8 | 14 | 25 | 35 | 21 | 14 | 26 | 4,4 | 2,4 | 9 | 9-20 | 5,5 | 6 | 2,5 | 6-9 | 3 | | | 1,953.90 MXN | | | 05592-12-34081 | perno de acero | acero inoxidable A2 | 20 | 8,5 | 43,9 | 14,7 | 32,3 | 8 | 18 | 34 | 40 | 28 | 18 | 35 | 6,5 | 3,4 | 9 | 9-20 | 5,5 | 6 | 2,5 | 6-9 | 3 | | | 1,992.38 MXN | |
| Referencia | Versión 2 | Material
del componente | M | Fuerza
de sujeción
N | Fuerza de
cizallado
kN | Fuerza de
extracción F
kN | Fuerza
de retención
N | Resistente a
la temperatura
| CAD | Acc. | Precio | Pedir |
|---|
| 05592-12-25081 | perno de acero | acero inoxidable A2 | M2x3 | 400 | 3 | 1,6 | 400 | ≤180 °C | | | 1,953.90 MXN | | | 05592-12-34081 | perno de acero | acero inoxidable A2 | M03X6 | 400 | 3 | 1,6 | 400 | ≤180 °C | | | 1,992.38 MXN | |
|
