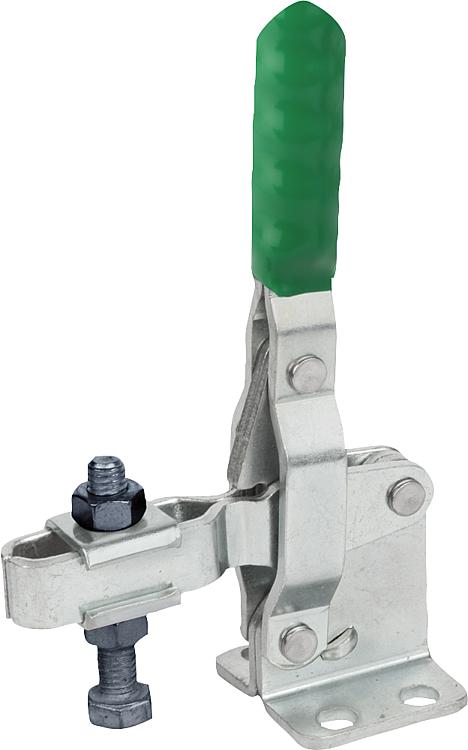

05020Dispositivos de sujeción rápida verticales con pie horizontal |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Chapa de acero DD11 1.0332.Versión:Partes de acero cincado.
Perno del eje tratado en caliente.
Empuñadura de plástico resistente al aceite.Accesorios:05200 Empuñaduras de plástico
05280 Tapas protectoras
05899 Sensores dinamométricos para dispositivos de sujeción rápida DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

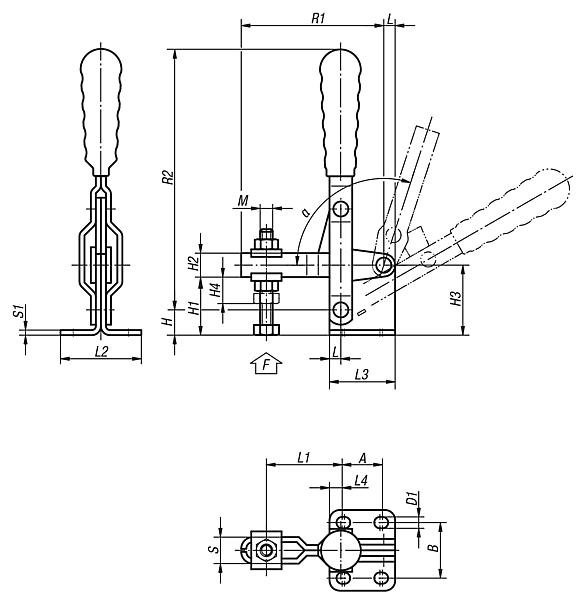

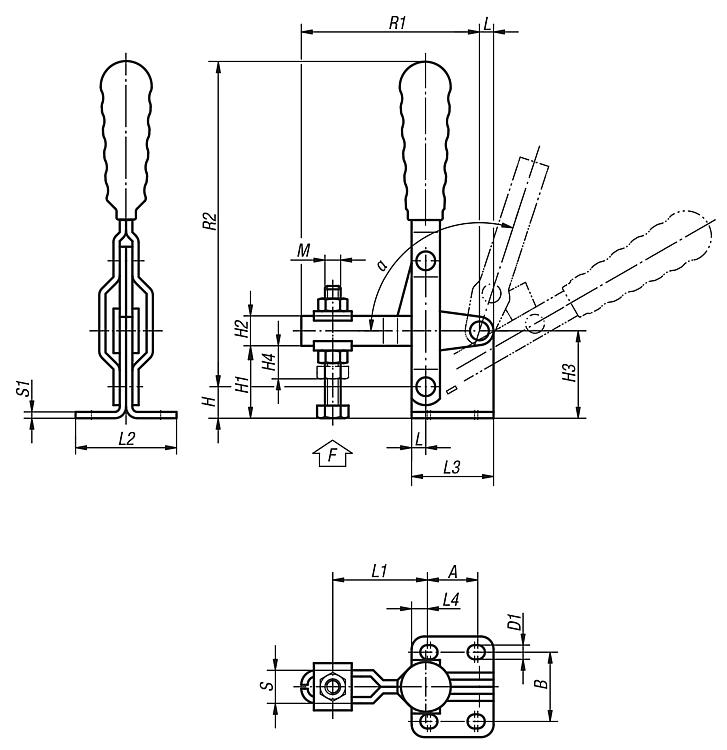

Referencia
| L | L1
mín. | L1
máx. | L2 | L3 | L4 | B | H | H1 | H2 | H3 | H4 | A
mín. | A
máx. | M=Husillo de presión | D1 | R1 | R2 | S | S1 | F
kN | α | Empuñaduras
de plástico
| CAD | Acc. | Precio | Pedir |
|---|
| 05020-05 | 4,5 | 16 | 35 | 32 | 26 | 5 | 22 | 10 | 23 | 9,5 | 28 | 10 | 14 | 16 | M5x35 | 4,5 | 56,5 | 96 | 10,5 | 2 | 0,8 | 108° | 05200-100 |  |  | 318.50 MXN | | | 05020-06 | 5,5 | 23 | 46 | 38 | 32 | 9 | 27 | 13 | 29 | 11,5 | 35 | 11 | 12 | 14 | M6x50 | 5,5 | 70,5 | 121 | 13,5 | 3 | 1 | 108° | 05200-105 | | | 340.34 MXN | | | 05020-08 | 7 | 27 | 55 | 45 | 39 | 9 | 32 | 16 | 35 | 14 | 42 | 14 | 19 | 21 | M8x50 | 6,5 | 86 | 143 | 16 | 3 | 2,3 | 108° | 05200-115 | | | 410.02 MXN | | | 05020-10 | 8 | 33 | 74 | 56 | 43 | 7,5 | 38 | 20 | 39 | 18 | 48 | 18 | 26 | 28 | M10x70 | 8,5 | 110 | 177 | 18 | 3,5 | 3,5 | 108° | 05200-120 | | | 560.04 MXN | | | 05020-12 | 10 | 45 | 100 | 68 | 50 | 9 | 45 | 25 | 45 | 22 | 56 | 21 | 32 | 32 | M12x80 | 8,5 | 140 | 215 | 23 | 4 | 4 | 90° | 05200-135 | | | 804.70 MXN | |
