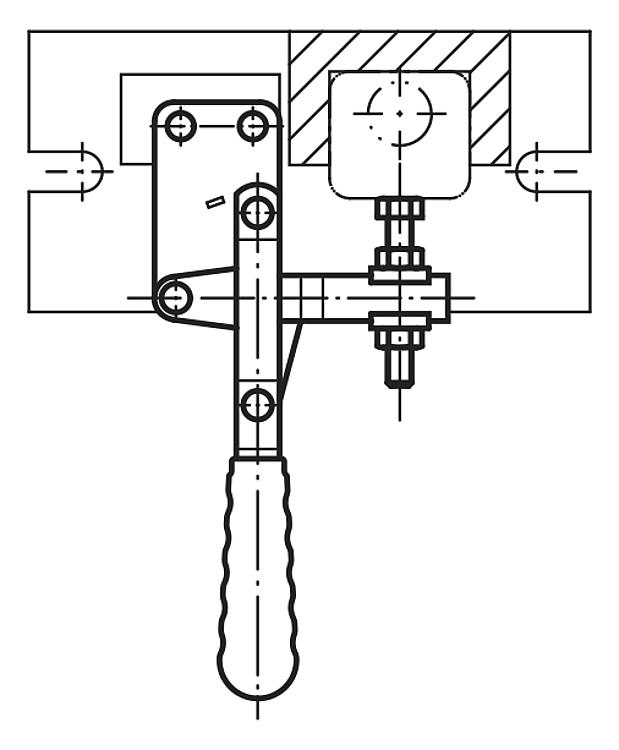

        Dispositivos de sujeción rápida verticales con pie vertical

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Chapa de acero DD11 1.0332.Versión:Partes de acero cincado.
Perno del eje tratado en caliente.
Empuñadura de plástico resistente al aceite.Indicación:Véanse los accesorios en 05200 – 05280.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05040 Dispositivos de sujeción rápida verticales con pie vertical

198 kB

Indicación técnica para dispositivo de sujeción rápida

128 kB

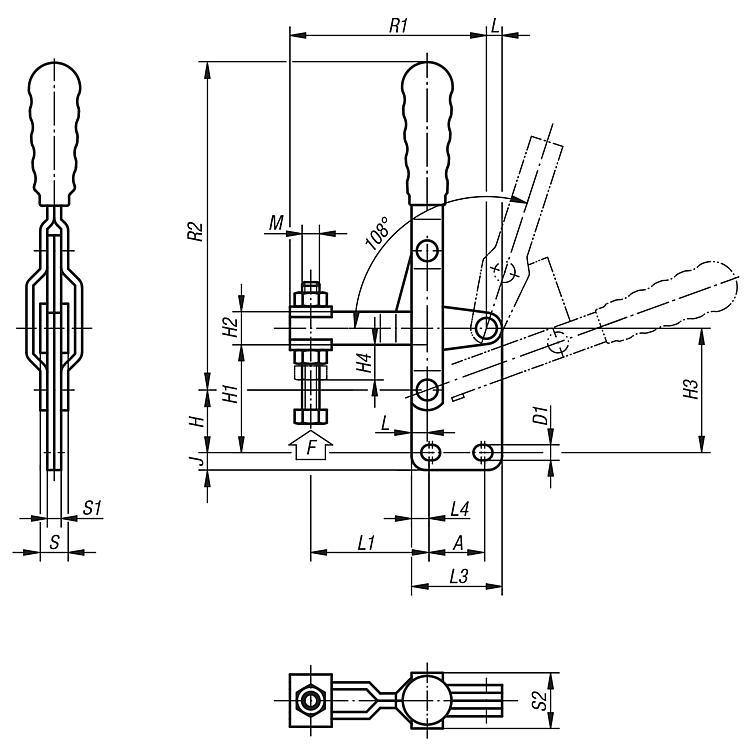

Planos

Selección/filtro de artículos

Referencia	L	L1 mín.	L1 máx.	L3	L4	H	H1	H2	H3	H4	A mín.	A máx.	M=Husillo de presión	D1	J	R1	R2	S	S1	S2	F kN	Empuñaduras de plástico	Precio
05040-05	4,5	16	35	26	5	18	31	9,5	36	10	14	16	M5x35	4,5	5	56,5	96	10,5	4	16	0,8	05200-100	351.52 MXN
05040-06	5,5	23	46	32	9	21	37	11,5	43	11	12	14	M6x50	5,5	5,5	70,5	121	13,5	6	23	1	05200-105	394.94 MXN
05040-08	7	27	55	39	9	26,5	45,5	14	52,5	14	19	21	M8x50	6,5	6,5	86	143	16	6	23	2,3	05200-115	453.70 MXN
05040-10	8	33	74	43	7,5	33	52	18	61	18	26	28	M10x70	8,5	9	110	177	18	7	26	3,5	05200-120	647.14 MXN
05040-12	10	45	100	50	9	41	61	22	72	21	32	32	M12x80	8,5	11,5	140	215	23	8	30	4,6	05200-135	843.96 MXN
