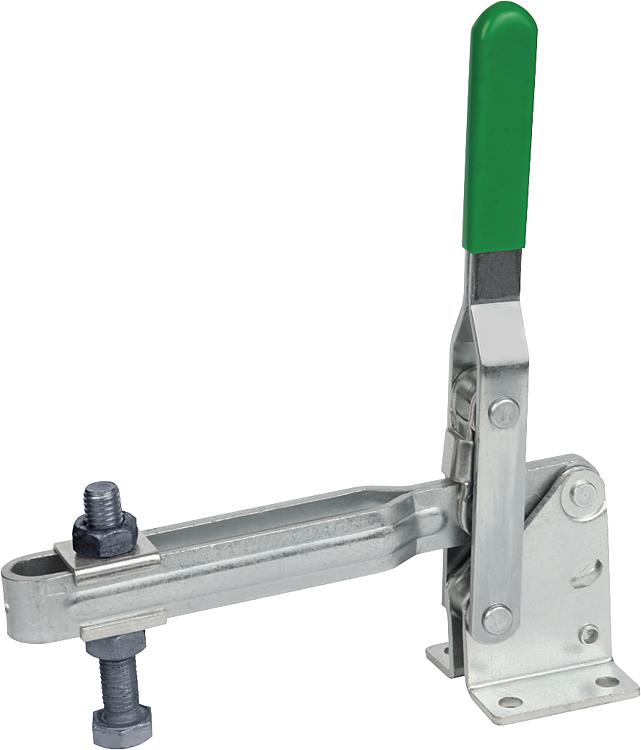

        Dispositivos de sujeción rápida verticales con pie horizontal, versión grande

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Chapa de acero DD11 1.0332.Versión:Partes de acero cincado.
Perno del eje tratado en caliente.
Empuñadura de plástico resistente al aceite.Indicación:Véanse los accesorios en 05200 – 05280.Indicación sobre el dibujo:

1) Empuñadura de plástico 05200

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05020 Dispositivos de sujeción rápida verticales con pie horizontal, versión grande

177 kB

Indicación técnica para dispositivo de sujeción rápida

128 kB

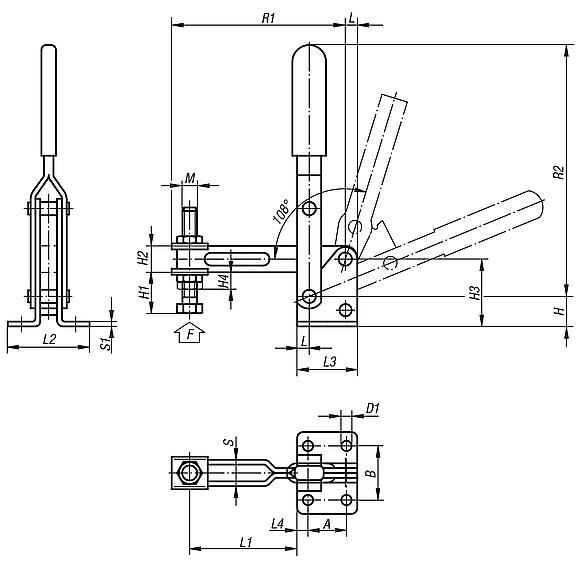

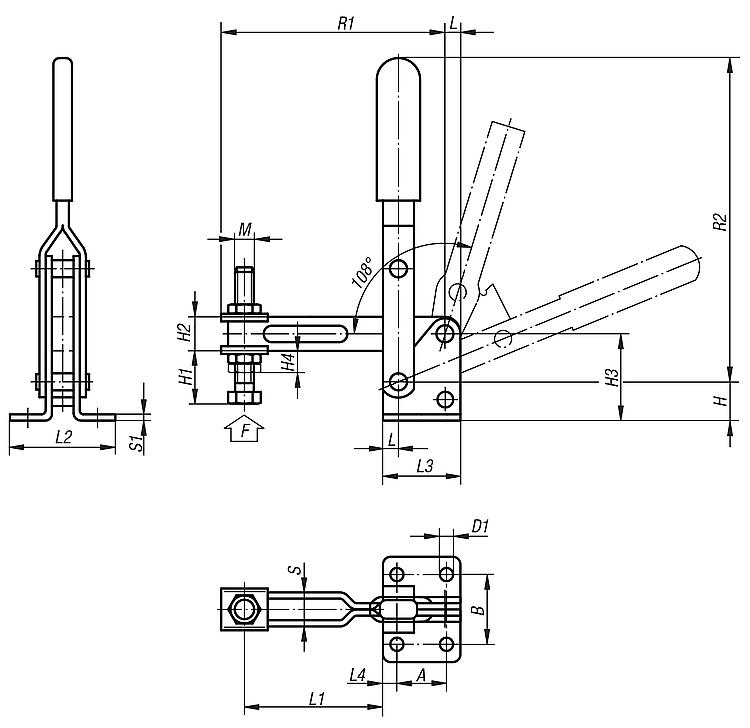

Planos

Selección/filtro de artículos

Referencia	L	L1 mín.	L1 máx.	L2	L3	L4	B	H	H1	H2	H3	H4	A	M=Husillo de presión	D1	R1	R2	S	S1	S3	F kN	Empuñaduras de plástico	CAD	Acc.	Precio	Pedir
05020-14	10	50	165	73	60	10	52	35	62,5	25	75	21	40	M14x90	8,5	225	230	25	4	34	4,6	05200-135			1,115.92 MXN
05020-16	15	55	215	100	90	20	70	58	101	30	116	27	50	M16x140	12,5	300	305	30	5	44	6	05200-140			1,762.80 MXN
