05120

Dispositivos de sujeción rápida horizontal versión grande

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Dispositivos de sujeción rápida Dispositivos de sujeción neumático Accesorios para dispositivo de sujeción Cierres acodados Cierres de cuarto de vuelta
      - Dispositivo de sujeción rápida
        Dispositivos de sujeción rápida horizontal versión grande

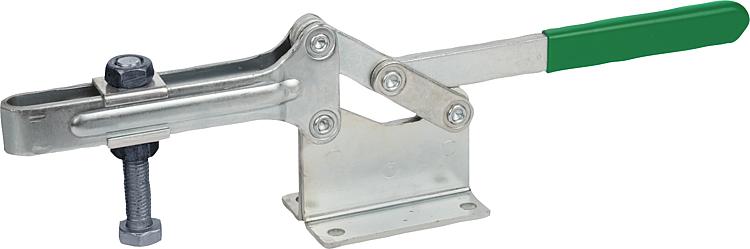

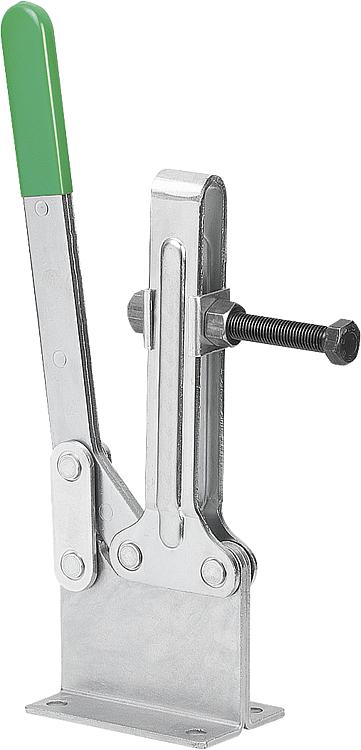

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Chapa de acero DD11 1.0332.Versión:Partes de acero cincado.
Perno del eje tratado en caliente.

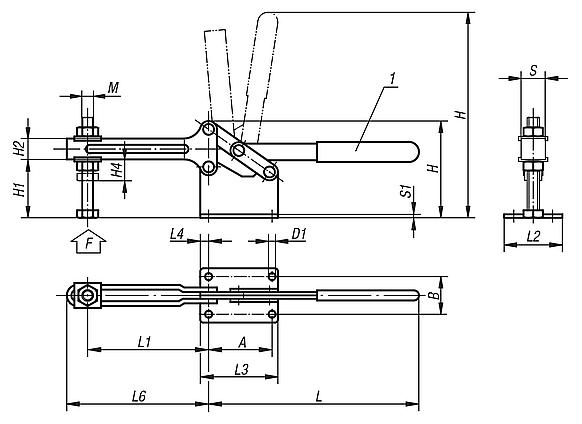

Empuñadura de plástico resistente al aceite.Indicación:Véanse los accesorios en 05200 – 05280.Indicación sobre el dibujo:

1) Empuñadura de plástico 05200

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05120 Dispositivos de sujeción rápida horizontal versión grande

215 kB

Indicación técnica para dispositivo de sujeción rápida

128 kB

Planos

Selección/filtro de artículos

Referencia	L	L1 máx.	L1 mín.	L2	L3	L4	L6	B	H mín.	H máx.	H1	H2	H4	A	M=Husillo de presión	D1	S	S1	F kN	Empuñaduras de plástico	CAD	Acc.	Precio	Pedir
05120-14	252	145	45	65	96	10	160	45	116	310	70	25	21	76	M14x90	9	24	4	4,5	05200-145			989.56 MXN
05120-16	325	205	55	85	132	15	225	55	173	425	110,5	35	27	102	M16x140	12,5	30	5	6	05200-140			1,873.82 MXN
